圆柱音叉32.768kHz表晶谐振器结构

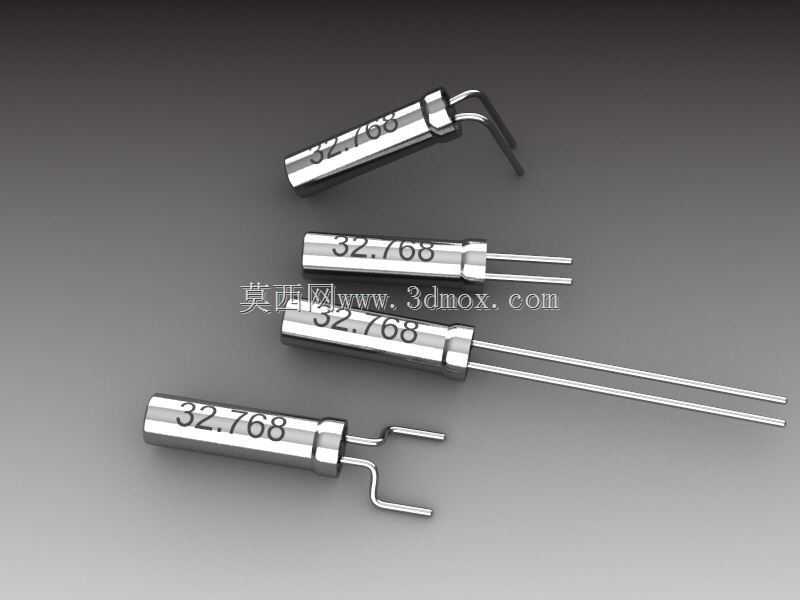

　　该三维作品呈现的是圆柱音叉式低频石英谐振器，也就是电子设备中常见的32.768kHz表晶。模型把金属圆柱外壳、密封端部、两根引出引脚以及不同引脚成型状态放在同一展示场景中，能够直观看到直插、弯脚、贴片适配等装配形态。对结构设计人员来说，这类元件虽然体积很小，但在实时时钟、低功耗计时、手表机芯、电源管理模块、家电控制板和便携电子产品中承担着稳定频率基准的作用，其外形和引脚边界直接影响PCB布局、外壳避让以及自动插装或贴装工艺。

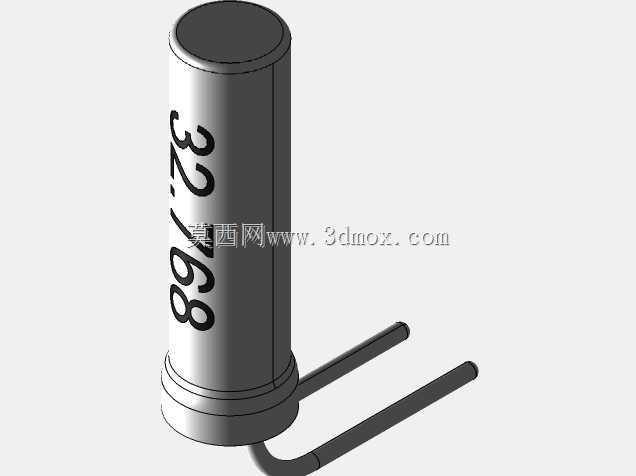

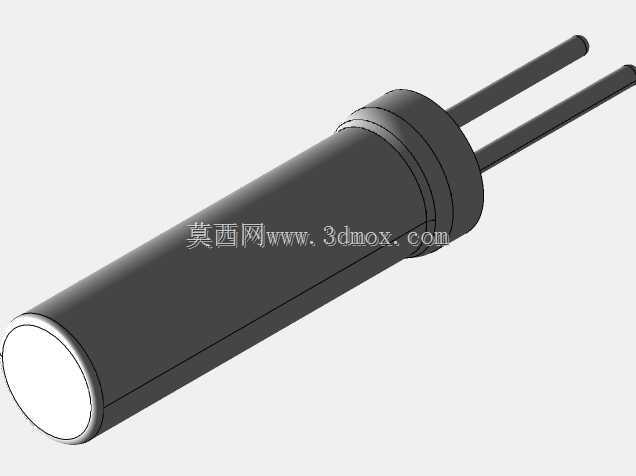

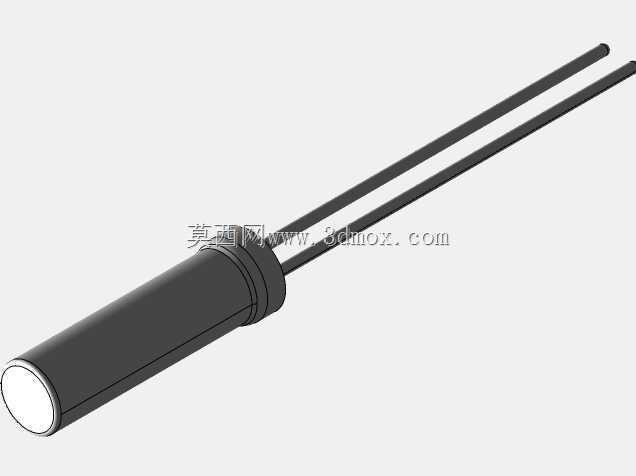

　　从实际用途看，32.768kHz频率经过十五次二分频后可得到1Hz秒信号，因此特别适合需要长期走时和低功耗待机的电路。圆柱内部的音叉石英晶片在激励后产生稳定机械振动，金属外壳既提供机械保护，也形成电磁屏蔽和密封环境。建模时需要重点表达外壳直径、筒体长度、端部封口台阶、引脚直径、引脚中心距以及引脚伸出长度。直插版本通常用于波峰焊或手工焊接，引脚穿过PCB孔位后保留适当伸出量；弯脚版本可降低元件最高点，适合薄型壳体；成型引脚则要关注弯折半径、根部应力释放区以及贴板后的支撑位置，避免装配振动使封接处承受反复载荷。

　　设计思路上，模型没有把元件简化成单一圆柱体，而是保留了真实产品在工程应用中的多个关键细节。筒体表面的频率标识用于物料识别和生产追溯，端部封接区域体现金属壳与引脚绝缘密封的过渡结构，引脚末端的直线段则对应焊盘或插孔的有效连接长度。对于PCB结构协同，圆柱表晶通常横向贴靠板面安装，布局时要在筒体两侧预留拾取、视觉识别和返修空间；靠近板边、连接器或金属外壳时，还要确认筒体不会与螺钉柱、卡扣、屏蔽罩发生干涉。若设备存在跌落、振动或温度循环，引脚弯折处不宜紧贴封接根部，应留出缓冲段，以减少热胀冷缩和机械冲击传递到密封部位。

　　安装边界方面，直插孔位需要与引脚中心距匹配，孔径过小会造成插装阻力大，孔径过大则可能导致焊接时元件偏移。表面贴装应用中，焊盘长度应覆盖引脚贴合段，焊盘间距与筒体轴线保持一致，过孔不宜布置在引脚正下方，以免焊料流失影响共面性。薄型设备选用弯脚形态时，筒体最高点由外壳半径、离板间隙和引脚成型高度共同决定；若周边有电池、支架或上盖，应按最大实体轮廓建立干涉检查，而不是只依据二维规格书中的标称长度。

　　该模型适合用于时钟模块方案验证、电路板空间校核、装配工艺演示以及元器件库建立。通过不同引脚形态的并列展示，设计人员可以在同一尺度下比较直插与弯折封装对设备内部堆叠的影响，也能在早期结构评审中发现焊盘、孔位、壳体间隙和维修操作空间之间的矛盾。对三维建模从业者而言，作品的价值不在于复杂曲面，而在于把小尺寸电子元件的封装特征、安装姿态和工程约束表达清楚，使结构、电子和工艺人员在协同设计时拥有统一的视觉基准。
