TO92直插三极管封装多规格引脚结构

　　TO-92是消费电子、工控板卡和电源类产品中极常见的小功率半导体直插封装，常用于小信号三极管、霍尔器件、温度传感器、三端稳压器、可控硅及部分线性集成电路。该封装本体体积小、成本低、可手工焊接，也能适应波峰焊和选择性焊接，在电源管理、信号放大、开关控制、位置检测、过流保护、温度采样等电路中大量使用。与贴片器件相比，TO-92直插件在维修、样机调试、教学实验板以及高振动但需要引脚柔性释放应力的场景中仍有明显工程价值。

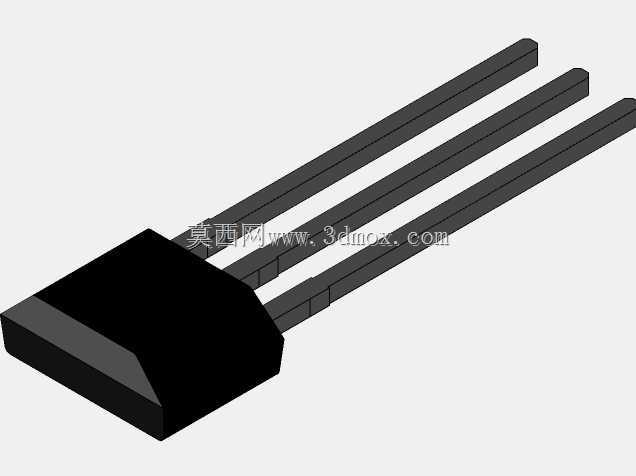

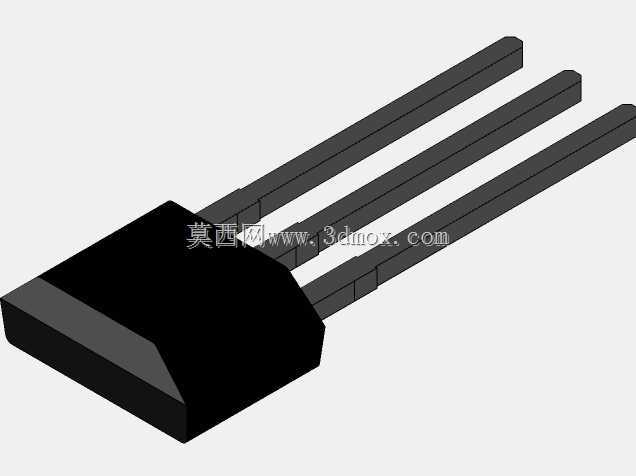

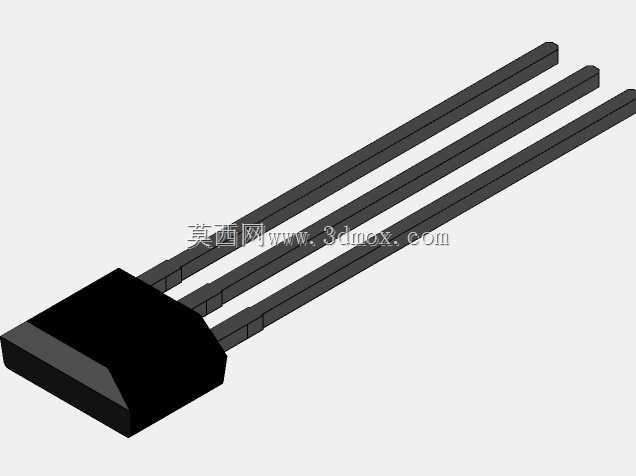

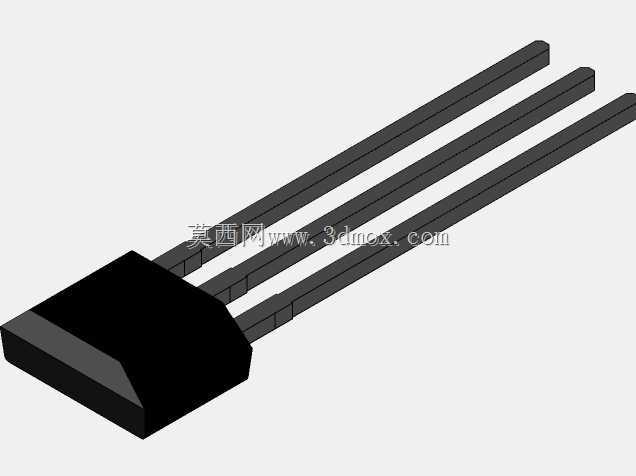

　　这套三维结构围绕TO-92平面封装展开，重点还原黑色塑封本体、三根平行直引线以及不同引脚长度和成型状态。塑封本体采用近似扁平方块的外形，正面宽度、本体厚度和高度按常规TO-92比例建立，底部为引脚伸出区域。三根引脚在本体下方按固定间距排列，引脚截面为薄矩形金属带，材质视觉上对应镀锡铜引线框架。模型中同时呈现多组高度不同的直引线版本，便于在PCB布局阶段评估器件顶端与外壳、灌胶层、散热片或相邻高元件之间的安全距离。

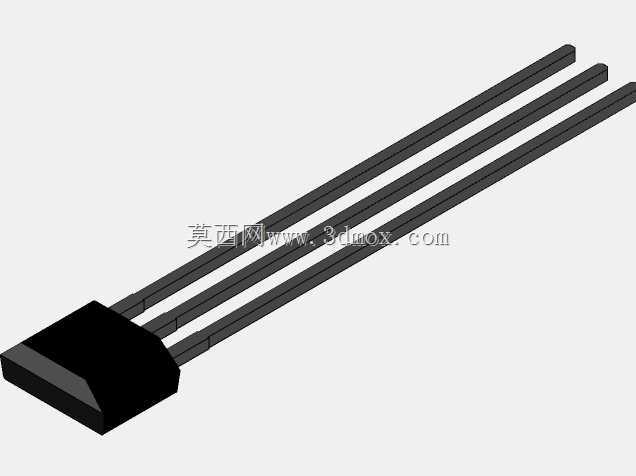

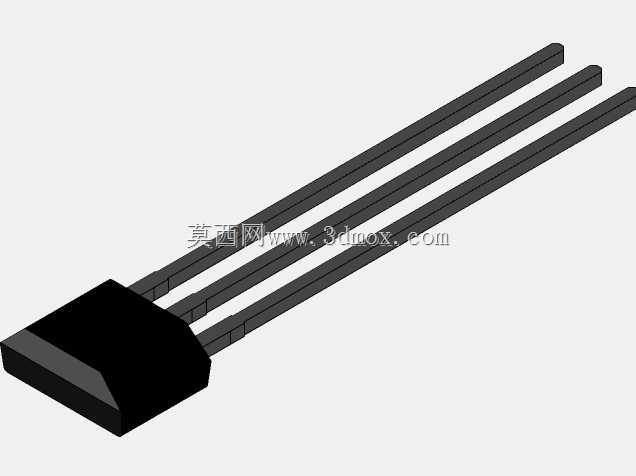

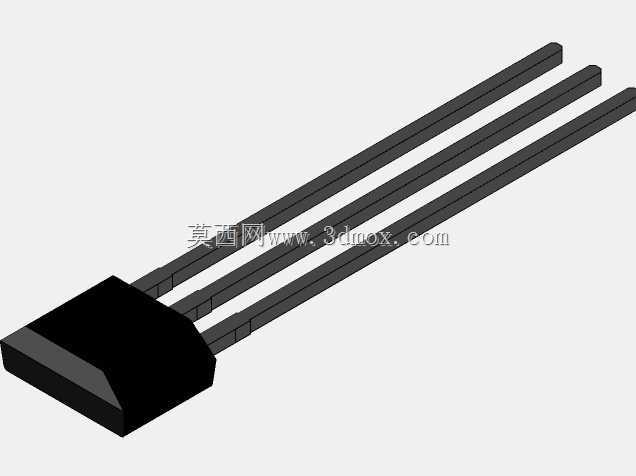

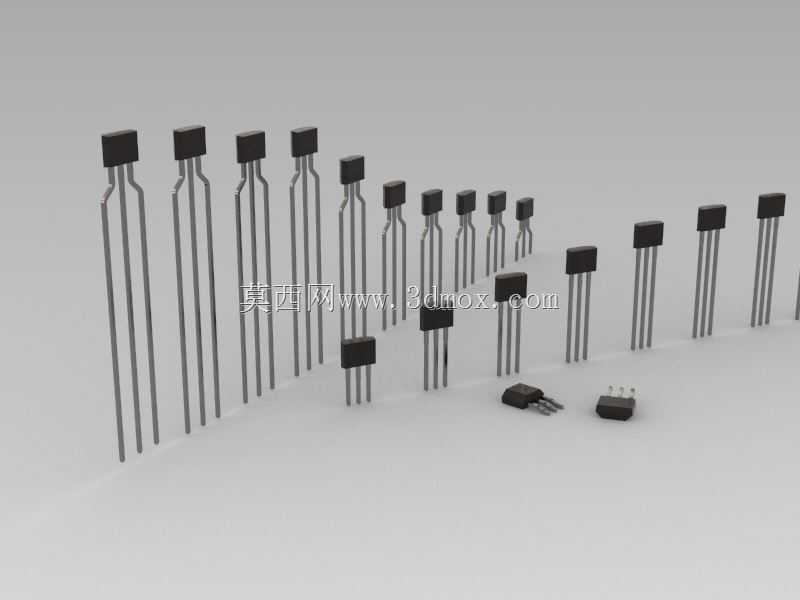

　　在实际电路板设计中，TO-92器件并非只按单一外形处理。引脚长度会影响插装后本体离板高度：短引脚适合薄型壳体和自动插装，长引脚则常见于手工焊接、通用实验板或需要弯折整形的产品。引脚穿过PCB孔后，焊接面需要保留足够伸出量，以保证焊锡爬升和焊点强度；若伸出过长，又可能触碰底壳、金属支架或另一层走线。模型将不同高度的器件并列布置，可直接用于检查板上堆叠关系，而不是仅提供一个孤立器件外观。

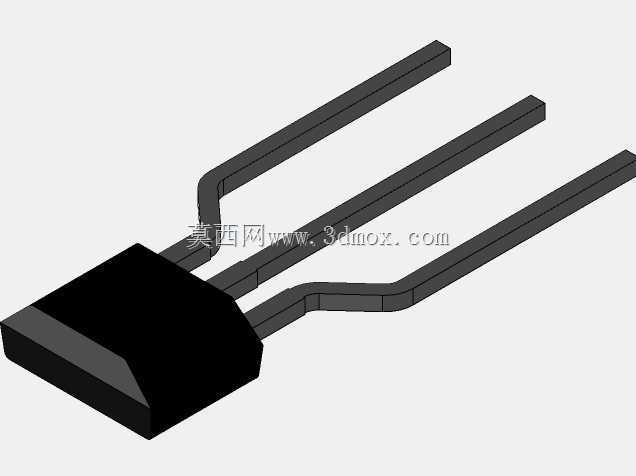

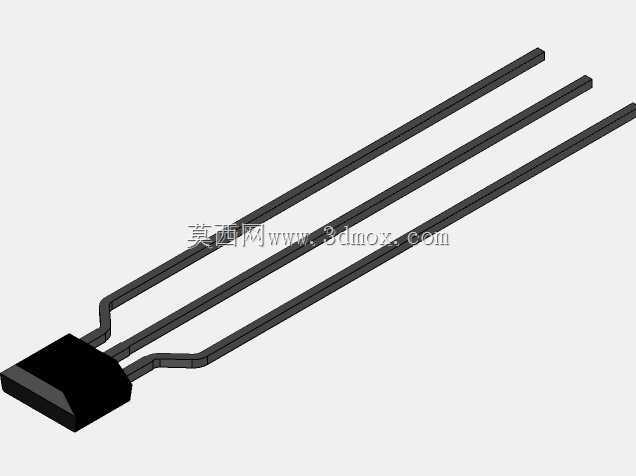

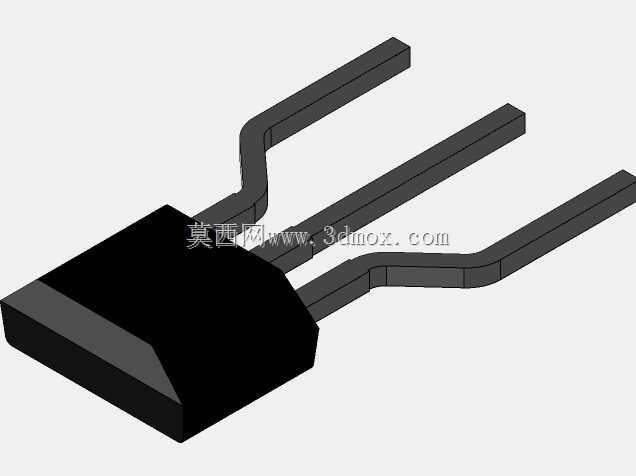

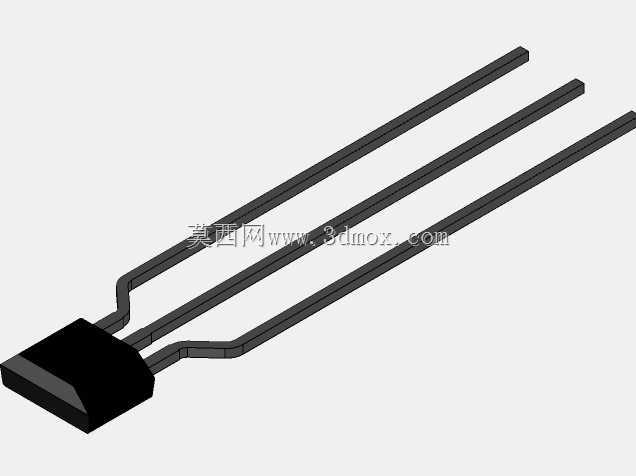

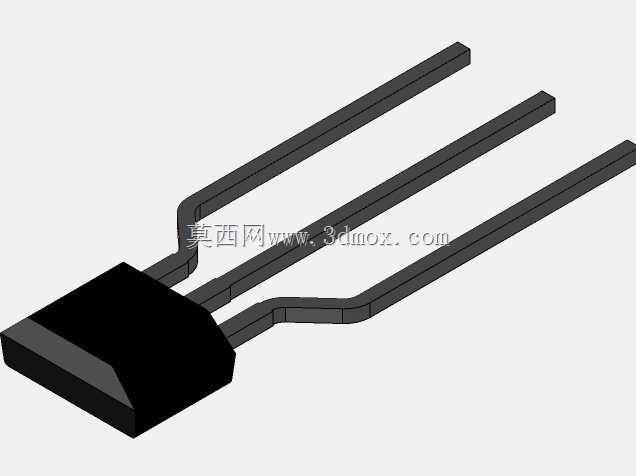

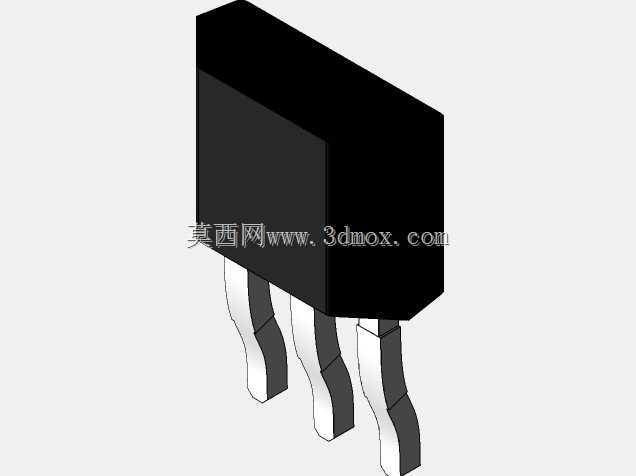

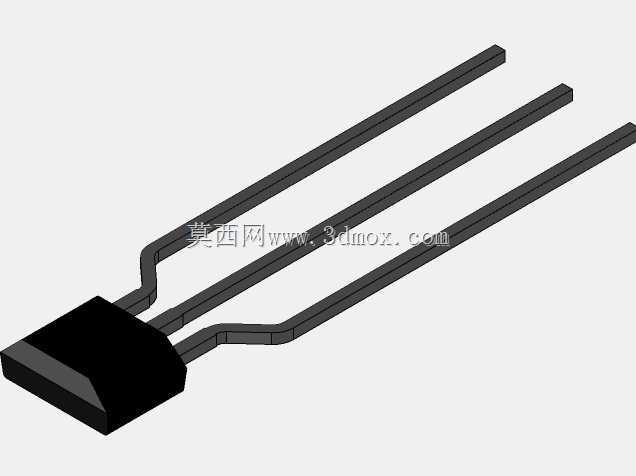

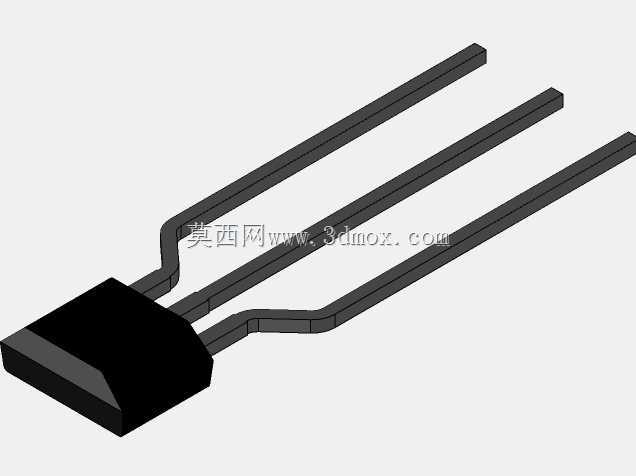

　　成型导线版本体现了引线框架在后段加工中的差异。部分TO-92器件在出厂或装配前会将引脚弯折成指定形状，使本体贴靠板面、侧向安装或抬高安装。水平弯曲版本尤其适合空间高度受限的壳体：器件本体可以平行于PCB放置，引脚通过弯折段吸收公差，降低顶部轮廓；也可在需要贴近测温对象时，让传感器本体更接近热源或被检测位置。建模时需要保持弯折半径、引脚间距和根部过渡一致，避免出现直角死折。实际加工中，引脚根部过度弯折会损伤塑封密封区，甚至造成内部键合丝断裂，因此弯折区通常要离开本体底部一小段距离。

　　安装边界方面，TO-92的三个通孔需要按引脚宽度和厚度设置合理孔径与焊盘。孔径过小会造成插装困难，孔径过大则容易导致器件歪斜、焊锡量不均。布局时除了占用三个焊孔，还应在本体两侧预留取放、检测和返修空间。波峰焊场景下，器件方向、相邻高大元件的阴影效应、焊盘热容量都要同步考虑；若器件靠近板边、连接器或螺丝柱，还要检查塑封本体与塑料立柱、线束、卡扣之间的干涉。多规格模型可以帮助结构工程师在概念阶段快速判断不同离板高度下的外壳间隙，也能让电子工程师在元件库中统一封装轮廓和三维占位。

　　从功能特性看，TO-92本体主要承担芯片密封、绝缘和机械保护作用，本身并非强制散热壳体。小功率器件依靠引脚向PCB铜箔传导部分热量，因此引脚形状、焊盘铜皮面积和走线宽度会影响热释放。若用于线性稳压器或功率三极管，不能只依据本体外观估算散热能力，应结合功耗、环境温度和铜皮面积校核结温。三维模型中保留引脚的细长形态，有助于在热结构评审时提醒设计者：引脚既是电气连接，也是散热和承受机械应力的路径。

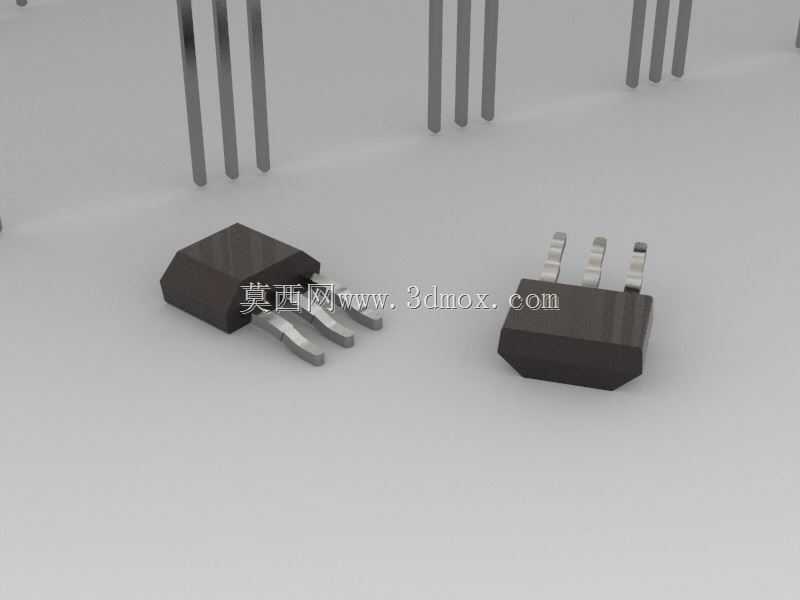

　　建模处理上，塑封本体可按统一黑色绝缘材质表达，引脚使用金属材质并保持薄片状轮廓；不同规格之间主要变化集中在引脚长度、弯折位置和本体离板高度。直引线版本适合标准通孔库，成型版本适合空间受限或特殊安装姿态。SMD版本与水平弯曲版本应分开管理，因为二者在焊盘形式、载带包装、焊接工艺和检测方式上均不同。将这些差异在三维结构中明确表达，可减少PCB装配时的误选，也能在机电协同设计中提前发现外壳高度、引脚干涉和维修工具可达性问题。
