三孔集成式曼克灯灯头壳体结构

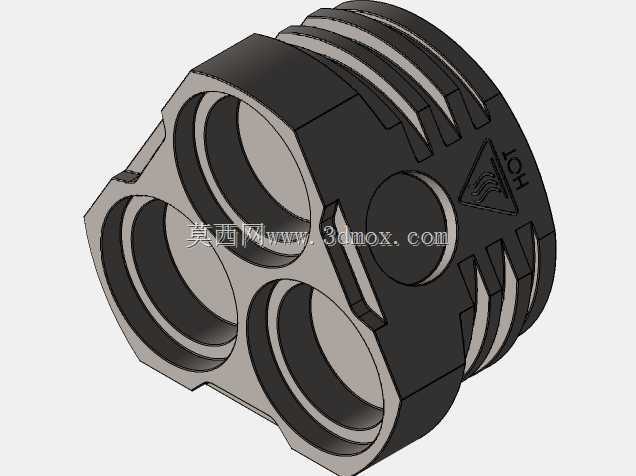

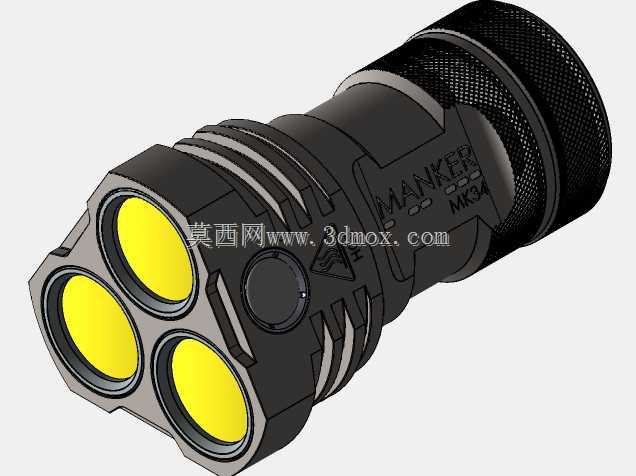

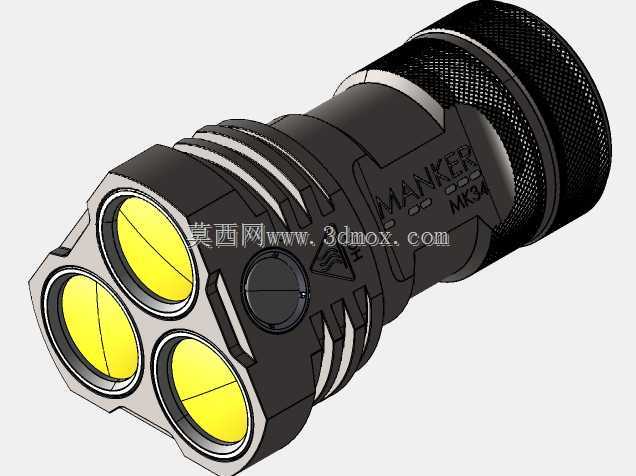

　　这款三孔集成灯头壳体面向便携强光照明设备的前端模组装配场景，常见于多灯珠手持探照灯、车载应急照明组件、户外搜救灯具以及小型工业检修灯的灯头段，核心作用是把三颗独立灯杯的安装定位、灯头散热、外筒连接和前端防护整合在同一段筒状构件里，减少多灯拼装时的零件数量，避免三颗灯杯在受震动后出现光轴偏移。从结构布局上看，壳体前端面开出三个呈三角排布的大直径圆形沉孔，每个沉孔的内壁都预留了阶梯止口，灯杯从壳体后侧装入后，杯口外缘直接抵在沉孔台阶面上，周向不会发生转动，轴向也不会向前窜出；三个孔位之间保留了连续的实体筋壁，既隔开相邻灯杯的反光区域，避免三个光斑在灯头内部互相串光，也让前端面在跌落磕碰时不会因为开孔过多出现局部开裂。

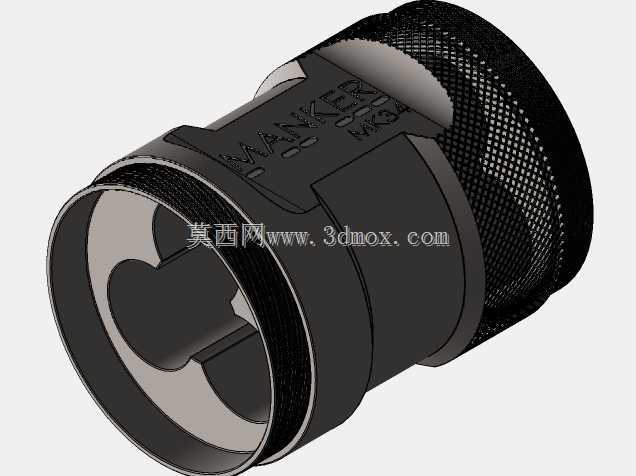

　　壳体外圆面加工出多道平行的环形散热筋，筋条沿筒体轴向均匀分布，凸起高度和筋间槽宽经过权衡：槽宽过窄会让空气在筋间滞留，对流换热路径受阻；筋高过大则会导致壳体最外圈尺寸超出灯筒外套的安装内径，装配时无法推入外筒。实际选型时，这段壳体通常采用导热铝合金通过压铸成型，外圆筋条既承担散热功能，也作为和外套筒之间的周向防滑定位面，当灯头外圈包裹橡胶防滑套时，筋条嵌入橡胶内壁，握持转动灯头调焦时不会出现内层壳体和外套打滑的情况。壳体侧面预留了一个圆形盲孔位，该位置对应灯具内部的接线走线腔或者功能按键安装位，盲孔底部保留均匀壁厚，后续根据整机配置可以选择打通作为开关按钮的伸出孔，也可以保留封闭状态作为工艺定位基准面；旁侧的三角标识区域做了浅凹槽刻位，标识字符凹陷在壳体表面，长期手持摩擦也不会磨掉标记。设计这类多灯孔壳体时，首先要确定三颗灯杯的中心距：中心距过小，三个沉孔的孔壁会发生交叠，孔口边缘强度不足，灯杯压入后容易把薄壁撑裂；中心距过大，壳体整体外径随之增加，灯头会变得笨重，和手持灯具的筒身直径无法衔接。本次结构里三个灯孔呈等边三角形排布，孔间保留的实体壁厚均匀，没有出现局部薄厚突变的位置，冷却凝固时不会因为壁厚差产生缩凹缺陷。筒体后端的外圆设置了多级台阶，最末端的小直径段用于和灯身主筒进行套接配合，台阶端面作为轴向装配限位，灯头和筒身拧紧后，两个端面完全贴合，水汽和灰尘难以从拼接缝隙进入腔体内部；

　　筒壁上沿轴向开出的多条凹槽既可以作为密封圈的安装槽，也能够在旋合装配时容纳少量多余的粘接胶，避免胶层被挤压后溢出到灯杯安装腔内。从安装边界来看，壳体的最大外轮廓由散热筋的外圆决定，所有筋条的顶端共同构成装配基准圆柱，设计时要保证该圆柱的同轴度，避免装入外套筒后出现单边偏磨；前端三个灯杯孔的轴线需要和壳体中心轴线保持平行，孔位的角度偏差会直接导致三颗灯珠射出的光束指向不一致，远照时光斑分散，无法形成集中的强光区域。壳体内部在三个灯孔后方留出连通的空腔，用于放置驱动电路板和连接导线，空腔内壁没有突兀的尖边，走线时导线可以顺着孔间筋位的圆弧过渡面布置，不会被棱角割破绝缘层。在振动工况下，比如灯具随车携带在越野路面颠簸、

　　检修人员失手把灯具掉落到水泥地面，壳体的环形筋条同时起到加强肋的作用，相比光滑圆筒，带筋结构的径向抗变形能力明显提升，受到侧向冲击时外圆不容易被压扁，内部灯杯的同轴位置可以保持稳定。针对密封需求，前端灯杯装入后，灯杯前端的透光镜片压在沉孔端面，中间放置环形密封垫，壳体后端和筒身连接位置同样设置密封面，整段壳体作为灯头的承力骨架，把镜片、灯杯、驱动板、开关按键几个部件的安装基准统一起来，装配时工人只需要从后往前依次放入灯杯、电路板，再和主筒锁紧，不需要额外增加独立的灯杯固定支架，既压缩了装配工序，也减少了小零件在灯具内部松动异响的隐患。建模过程中，所有开孔的边缘都做了小圆角过渡，尤其是三个灯孔和前端面相交的位置，圆角可以消除应力集中，在灯具受到前端冲击时，孔口边缘不会出现裂纹向外扩展；外圆散热筋的根部也保留圆角，避免压铸时金属液在筋根位置形成涡流卷气，提升零件成型后的致密性。
