摩托车点火断电器线圈外壳安装组件

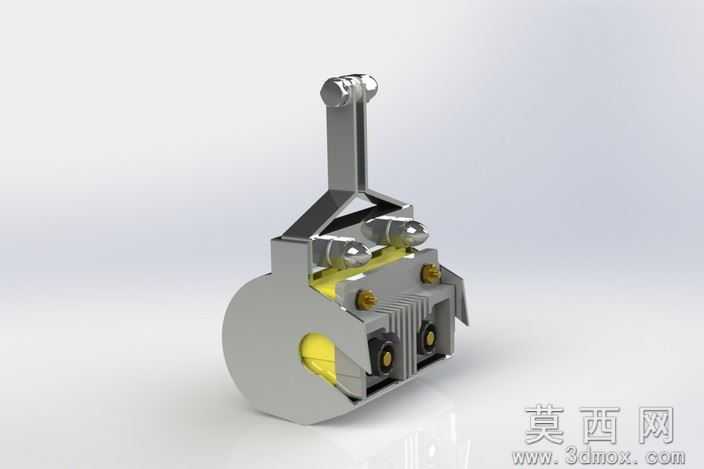

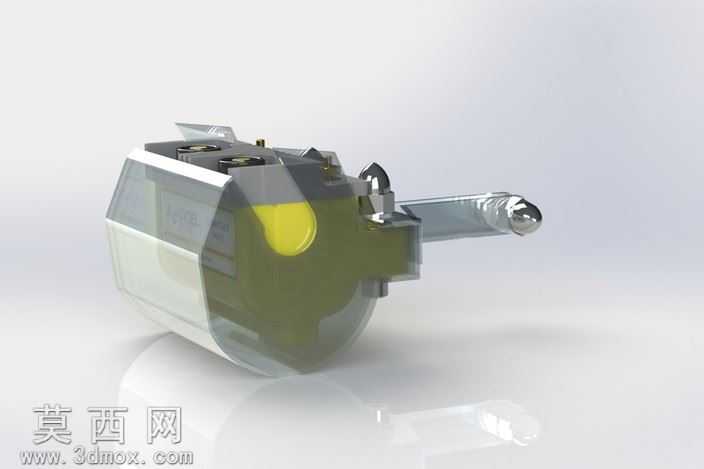

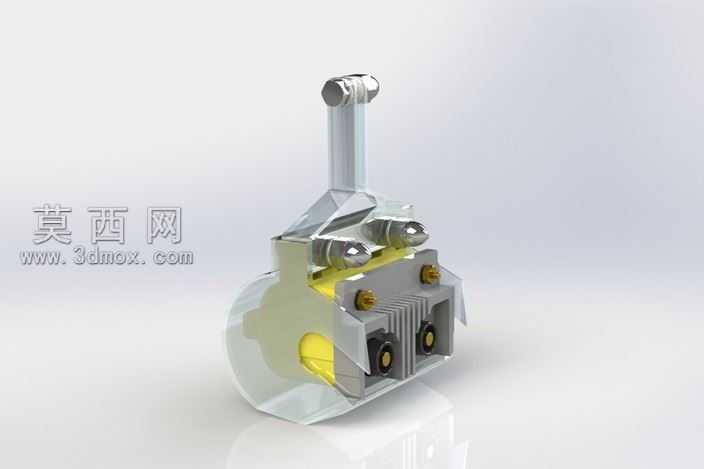

本组件为摩托车点火系统配套的断电器线圈与外壳集成安装结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械装配的公差配合要求，对每一处连接结构都做了干涉检查，确保各部件装配后无错位、无卡滞问题。渲染阶段采用金属质感与工程塑料质感分层赋材的处理方式，主体金属支架部分赋予哑光不锈钢材质，调整反射粗糙度参数还原金属件的磨砂加工质感，外壳绝缘部分赋予耐温工程塑料材质，通过调整漫反射与高光参数，呈现塑料件的哑光耐温特性，线圈绕组部分则做了漆包线的分层材质处理，还原铜质漆包线的细腻光泽与绝缘漆的半透明质感。结构设计上，整体采用集成化布局，将线圈主体、防护外壳、安装支架、固定五金件整合为统一组件，上方设置带铰接结构的操作拨杆，拨杆与外壳连接处做了转轴限位结构，可实现规定角度内的往复摆动，满足断电器的触发动作需求；外壳侧面设置对称分布的接线端子，端子处做了绝缘隔挡结构，避免接线后出现短接风险；底部设置带散热鳍片的安装基座，鳍片采用等距排布设计，既可以提升组件工作时的散热效率，也能增强基座的结构强度，避免安装紧固时出现基座变形问题；线圈与外壳的衔接处设置了定位卡槽，装配时可通过卡槽快速定位线圈位置，配合紧固螺丝完成线圈的固定，减少装配工序的定位难度。设计思路围绕摩托车点火部件的实际使用需求展开，充分考虑部件在车载工况下的抗震、耐温、绝缘性能要求，所有固定点位都做了加厚处理，五金紧固件都采用防松设计，避免车辆行驶过程中的震动导致部件松脱；外壳的防护结构完全包裹线圈主体，仅留出接线与动作触发的必要开口，可有效阻挡行驶过程中的灰尘、泥水侵入线圈内部，提升部件的使用寿命；整体建模过程中对所有棱角都做了圆角过渡处理，既避免加工过程中出现应力集中问题，也能消除安装使用过程中的锐边划伤风险，组件的各部分结构都预留了合理的装配间隙，可满足不同加工精度下的装配适配需求，无需额外修配即可完成整体组装。
