越野摩托后制动盘160mm右侧实测结构

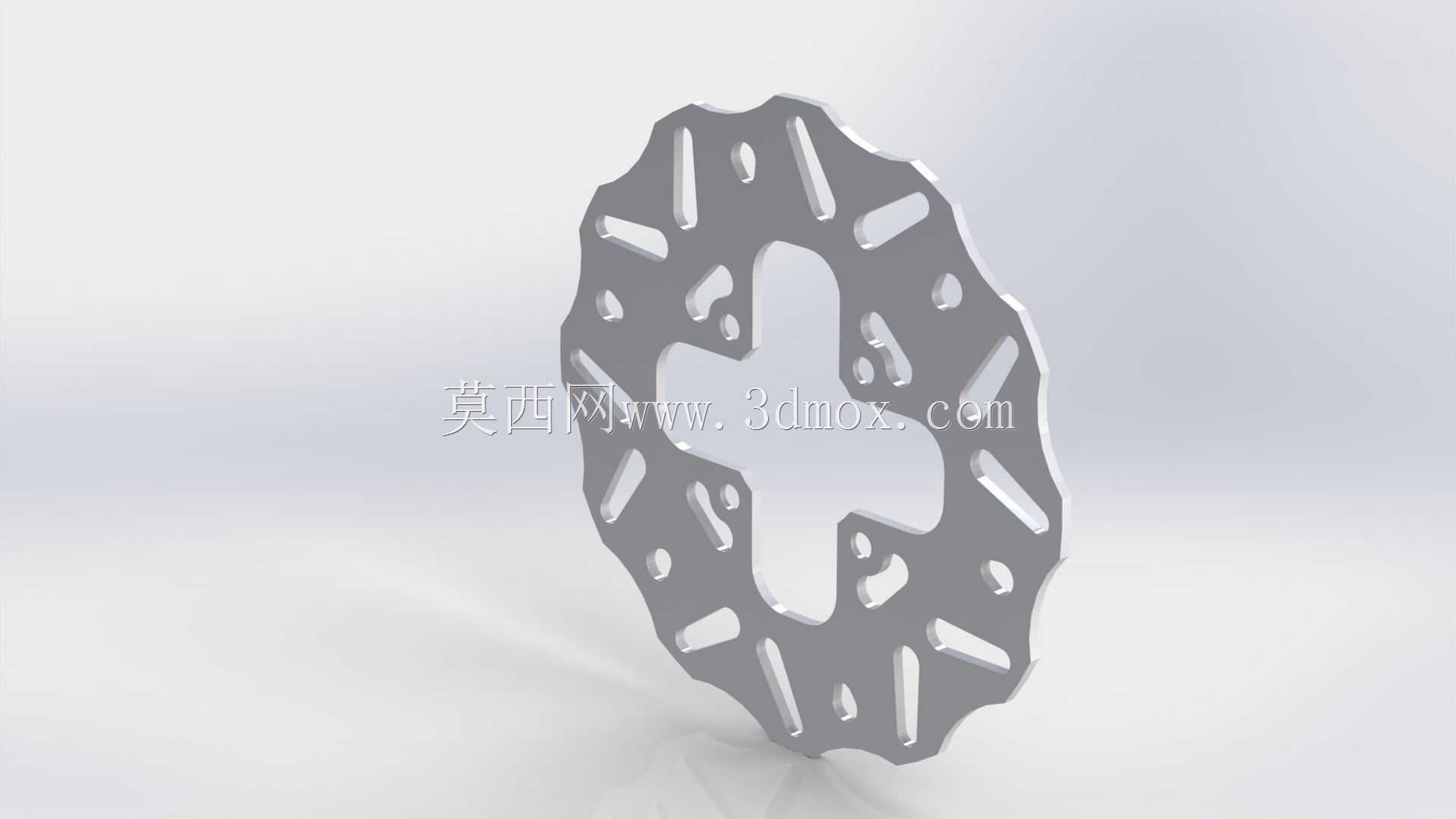

　　该制动盘针对小型越野摩托车后轮制动系统建立，外径按160mm摩擦环边界还原，中心采用十字形镂空安装区，适配KTM SX65车型后轮轮毂的装配关系。模型重点表达碟刹盘的波浪外缘、周向散热槽、中心定位孔系以及摩擦面轮廓，可用于小型越野车辆制动部件结构校核、改装件开发参考和刹车系统装配干涉检查。

　　从实际使用场景看，后制动盘安装于后轮轮毂与制动卡钳之间，车辆行驶时随后轮同步旋转；卡钳活塞推动刹车片夹紧盘体两侧摩擦面，通过摩擦转矩使后轮减速。越野工况下，制动盘频繁承受泥水冲击、砂石刮擦和热负荷循环，因此盘体不能只按简单圆环处理，外缘形状、开孔分布和材料厚度都会影响排屑、散热、清洁刹车片以及热变形控制。

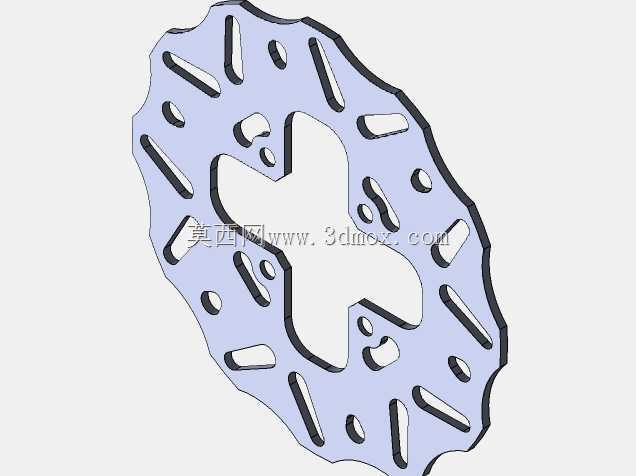

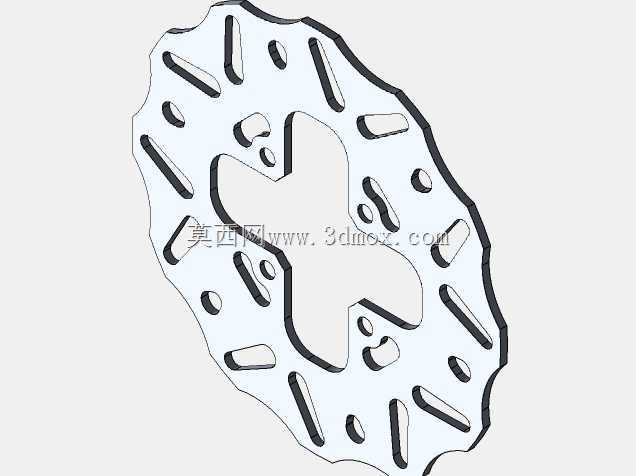

　　结构上，摩擦环采用波浪形外轮廓，而非完整圆形边界。该形式在小排量越野车中较常见，一方面能够在刹车片夹紧与松开过程中帮助刮除泥污，另一方面断续边缘可降低盘片持续贴合产生的拖拽感。盘面上分布多组长条槽和异形孔，槽孔沿周向错开布置，既减少盘体质量，也为制动产生的粉尘、泥水和热量提供排出通道。开孔位置避开主要受力环带，使摩擦面仍保留连续的承载区域，避免因过度镂空导致刚性不足。

　　中心区域采用大十字镂空结构，四个方向的实体桥连接内圈安装边与外部摩擦环。这种布置能显著降低旋转质量，同时为轮毂螺栓、衬套和卡钳周边零件留出空间。内圈安装面需要与轮毂定位面贴合，孔位、中心孔和止口尺寸直接决定盘体跳动量；若同轴度偏差过大，刹车时会出现脉冲式抖动，卡钳也会产生异常噪声。建模时应将安装孔、沉台、摩擦环厚度和两侧平面关系作为关键尺寸控制，而不是仅还原外观。

　　尺寸边界方面，盘体有效摩擦直径围绕160mm级别展开，适合小轮径越野摩托的后制动布局。设计时需同时核对卡钳开口宽度、刹车片接触半径、轮毂法兰厚度和轮辐避让空间。制动盘外径过小会降低制动力臂，使同等夹紧力下制动转矩不足；外径过大则可能与卡钳、护板或轮胎发生干涉。盘厚也要与卡钳活塞回位量匹配，过厚会造成拖刹，过薄则会降低热容量并加快磨损。

　　设计思路上，该零件属于高速旋转安全件，几何造型需要在轻量化、制动效能和热稳定性之间平衡。摩擦环承担主要热输入，开孔虽有利于散热和排污，但会切断部分热传导路径，并使局部应力集中在槽孔端部，因此槽端多采用圆滑过渡，避免尖角在反复制动中形成裂纹源。外波浪边的起伏幅度不宜过大，否则刹车片单位接触面积变化明显，会影响制动手感。

　　在三维建模过程中，可先按实测外径和内圈定位尺寸建立基础回转体，再依据右侧实测轮廓绘制波浪外缘与中心十字镂空，最后阵列周向槽孔并处理各孔端圆角。装配验证时应将盘体放入后轮轮毂、卡钳支架和刹车片组成的简化机构中，检查旋转全包络、卡钳夹持范围、螺栓安装工具空间以及盘片轴向间隙。对于后续工程深化，还可进一步补充材料属性、摩擦面平面度、热处理或表面处理要求，以及制动热变形分析所需的厚度分区信息。
