这套盘式制动部件主要面向乘用车辆、轻型商用车辆以及部分高性能试验车辆的轮端制动系统,在整车行驶过程中承担把车轮转动动能转化为摩擦热能并快速散出的任务。制动盘安装在轮毂轴端,随车轮同步旋转,制动卡钳从两侧夹紧摩擦片后,摩擦片与盘面接触产生制动力矩,车辆由此减速或停稳。与普通实心盘相比,该结构在摩擦环区域布置了连续导向通道和斜向通风沟槽,气流能够沿着盘面切线方向与径向方向形成稳定通路,在高速旋转时把摩擦产生的热量迅速带走,降低热衰退风险。

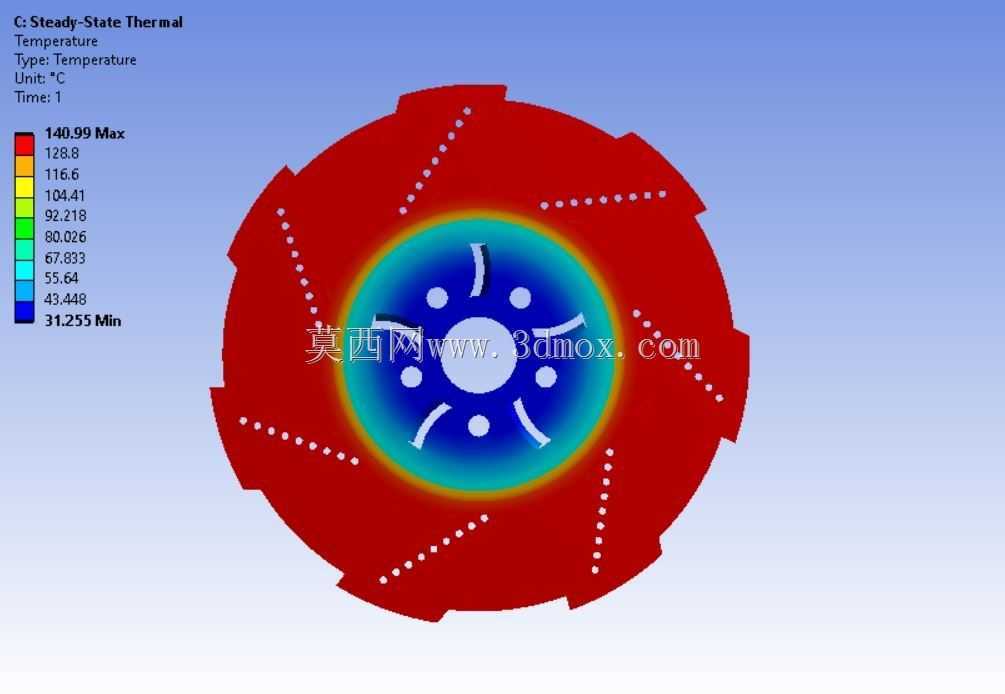

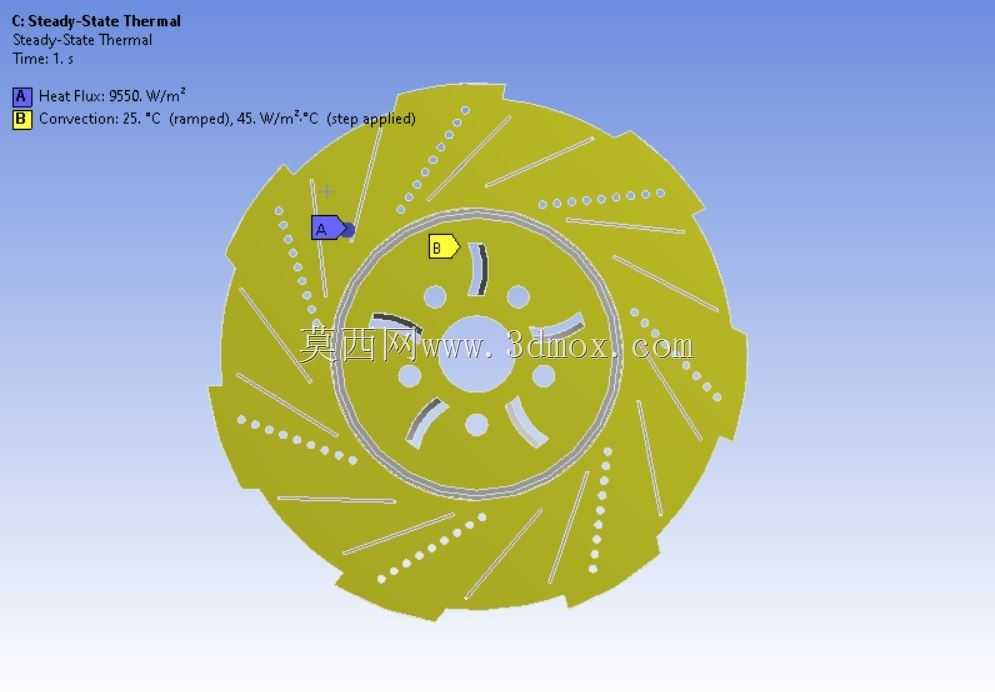

从实际使用场景看,制动盘频繁工作在山区长下坡、城市拥堵路段反复制动以及赛道连续高强度制动等工况中。摩擦界面温度升高后,材料摩擦系数会发生变化,盘体也可能因局部热膨胀不均出现翘曲、抖动或制动踏板脉动。该设计通过盘面沟槽、点状散热结构和内部导向通道组合,使冷空气从轮毂侧进入,沿摩擦环向外缘排出,换热路径更顺畅。沟槽还可以在制动初期刮除摩擦片表面的水膜、粉尘和磨屑,雨天涉水后恢复制动响应的速度更快,也能减少磨粒在摩擦面之间形成的三体磨损。
结构建模时,首先需要确定轮端安装边界。中心孔与轮毂定位轴颈配合,承担径向定位;周围螺栓孔分布圆、孔径和孔位角度必须与车桥轮毂、车轮螺栓保持一致,否则会出现装配干涉或动平衡偏差。盘体中部帽状过渡区连接安装法兰与摩擦环,其轴向高度决定了轮距方向的安装位置,也影响卡钳、转向节和轮毂轴承之间的间隙。摩擦环外径、有效摩擦半径和厚度需要结合卡钳活塞面积、摩擦片包角以及目标制动力矩匹配;外径过大可能与轮辋内壁、卡钳体发生干涉,过小则会降低制动力矩并增加单位面积热负荷。

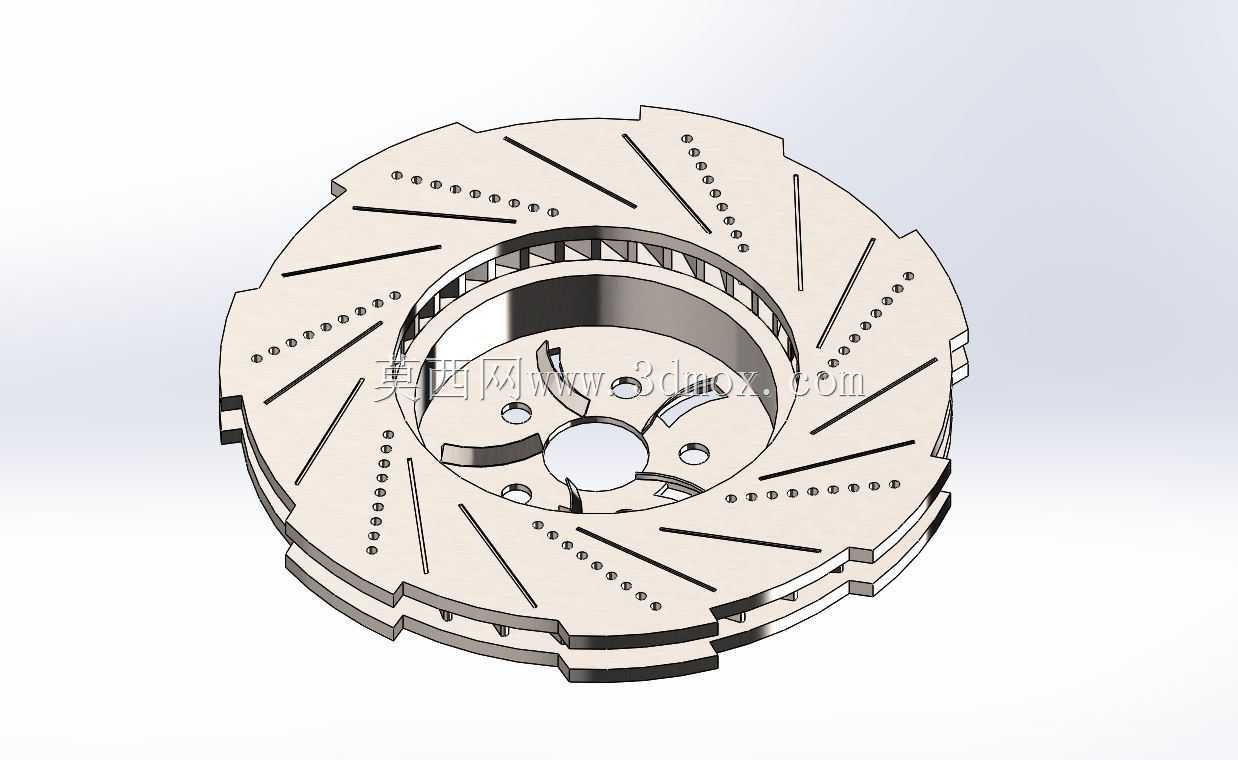

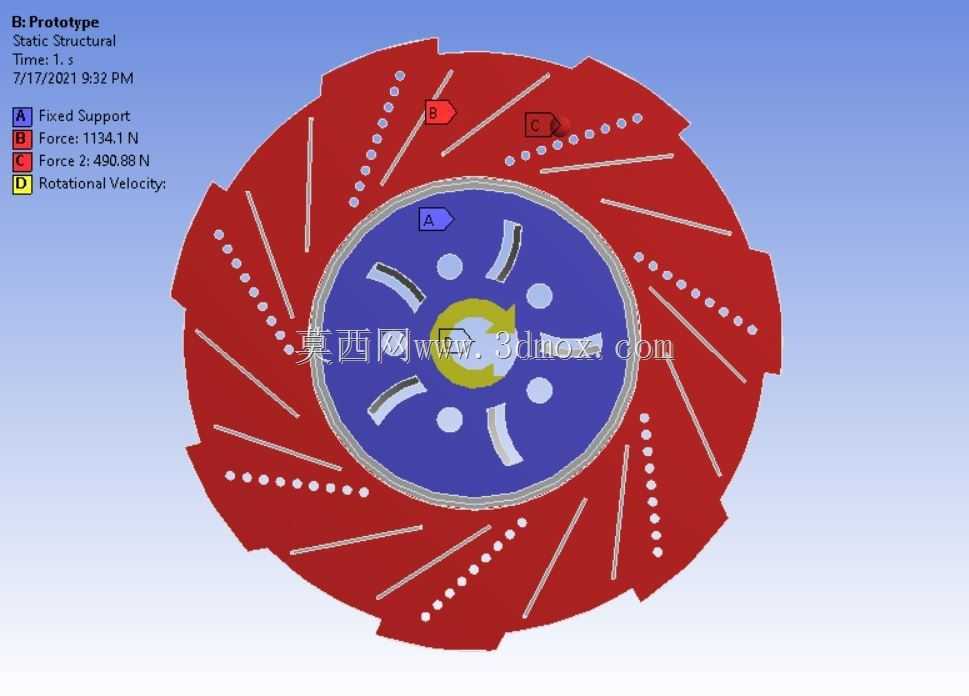

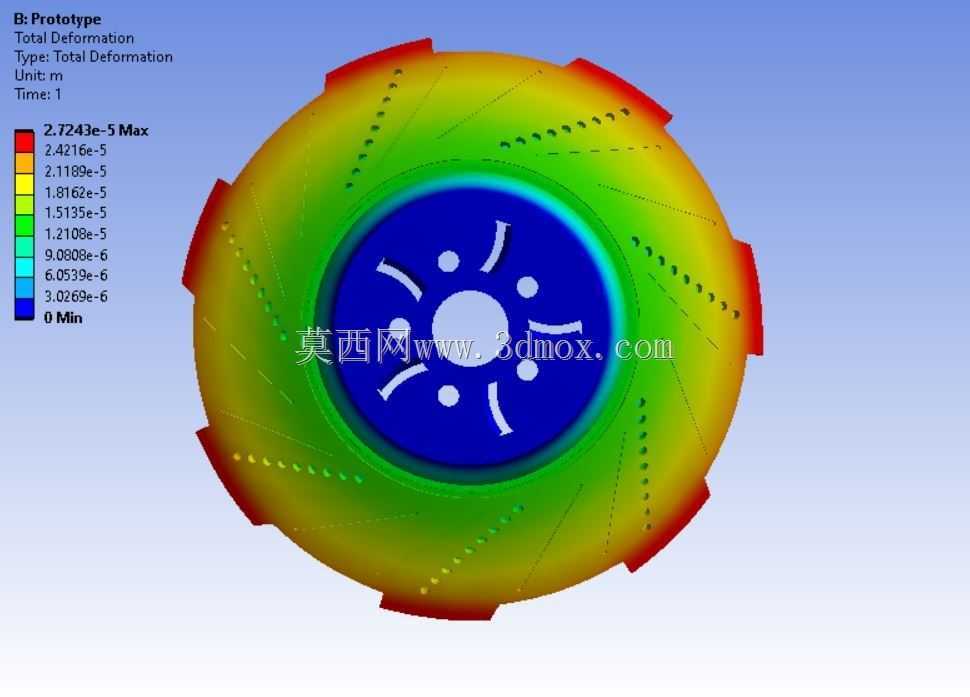

通风结构的设计不能只追求外观沟槽数量。导向通道的方向应顺应制动盘旋转时的气流运动趋势,减少气流在通道入口处的涡流损失;通道截面沿径向逐渐变化,可在离心力作用下增强抽风效果。盘面斜槽与点状结构交错布置,既能打断热边界层、提高对流换热能力,也能为磨屑提供排出路径。开槽位置需要避开摩擦片主要承压中心,避免局部接触压力突变引起制动噪声。摩擦环与安装帽之间的过渡圆角、加强肋和壁厚分布也很关键,壁厚骤变会在热循环中形成应力集中,长期使用后容易产生热裂纹。

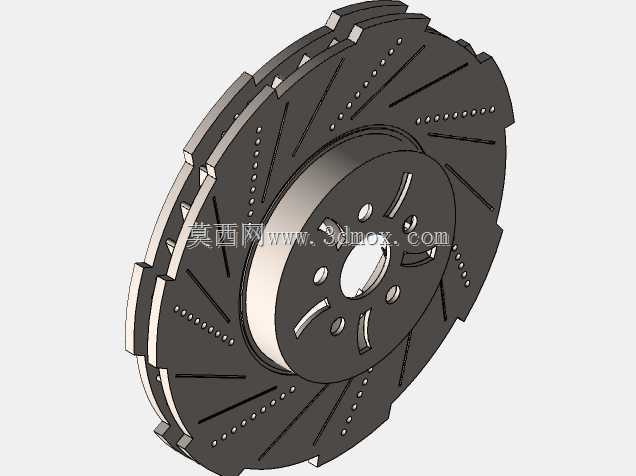

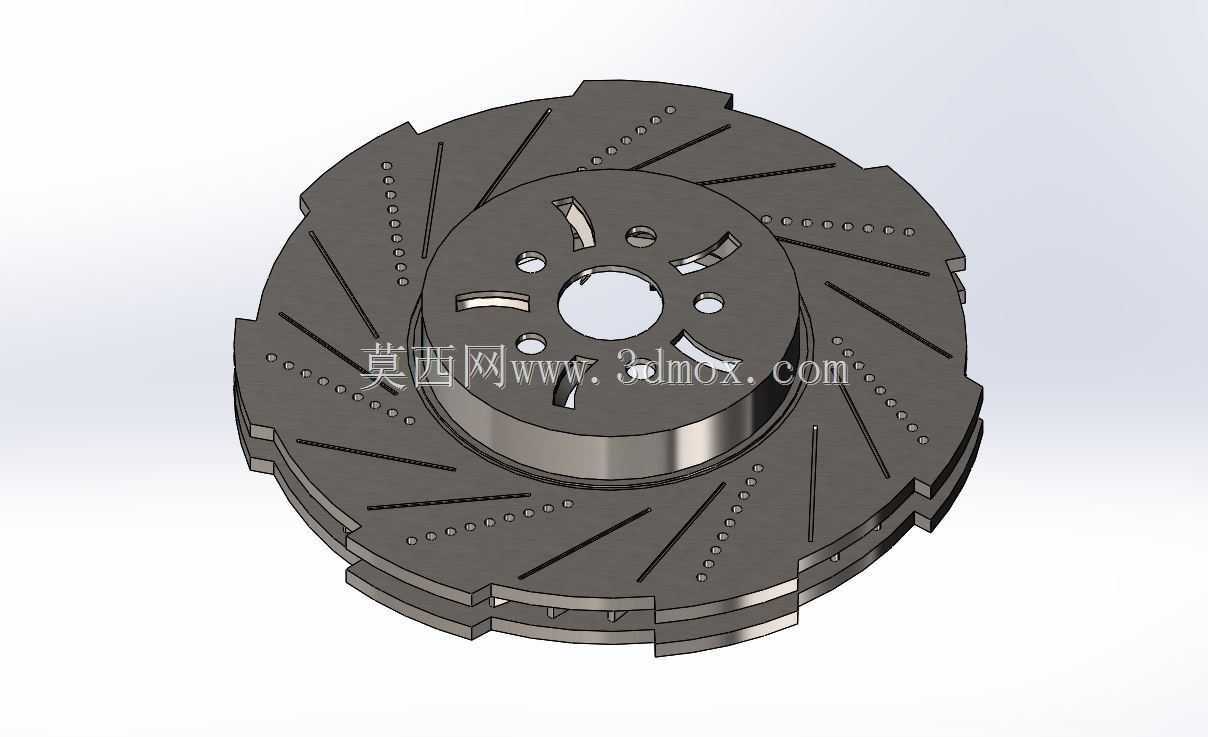

在三维建模过程中,旋转主体适合先通过草图确定中心孔、螺栓孔、安装法兰和摩擦环的轴向剖面,再利用旋转特征形成基础盘体;通风槽、斜向沟槽和点状凹坑可通过阵列、圆周复制与切除特征完成。双侧摩擦面应保持平行度和端面跳动要求,安装法兰面需要给出明确的贴合基准。螺栓孔周围可根据载荷情况设置局部加厚区域,但背面形状必须避让轮毂轴承盖、防尘罩和卡钳支架。模型装配检查时,应重点校核制动盘外缘与轮辋、卡钳、转向节、悬架摆臂之间的最小间隙,同时确认摩擦片在全磨损厚度范围内都能完整覆盖有效摩擦环。
工程应用中,这类带导向通道的制动盘更适合对热稳定性、涉水恢复和制动脚感有较高要求的轮端系统。设计人员在选型或改型时,需要把制动盘转动惯量、散热能力、摩擦片有效接触面积和轮毂安装空间统一考虑,而不是单独放大盘径。合理的通道走向和盘面开槽能够改善热管理与排屑能力,但也会提高加工复杂度并对摩擦片磨损速率产生影响,因此结构细节应围绕整车重量、最高车速、轴荷分配和制动工况进行平衡。
