小型越野摩托发动机活塞结构

　　该零件对应小排量越野摩托车发动机内部的往复运动核心件，主要用于KTM及Husqvarna同平台65cc级车型的气缸总成中。活塞在燃烧室内承担密封燃气、传递燃烧压力、配合曲轴连杆完成动力输出的作用，其结构直接影响发动机的压缩比、运转平顺性以及高转速下的可靠性。

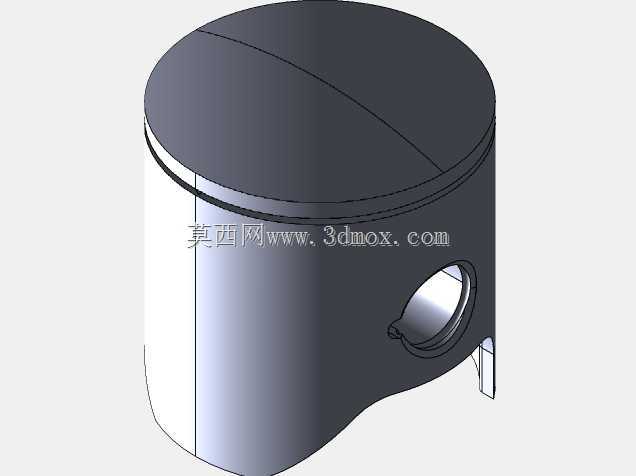

　　从外形上看，零件采用单缸二冲程发动机常见的筒形活塞布局，顶部为近似平面的封闭承压面，外缘设置环槽区域，用于安装活塞环，实现燃烧室与曲轴箱之间的燃气密封。活塞侧壁保留较完整的圆柱导向面，工作时在气缸内壁内沿轴向高速往复运动，依靠缸壁约束摆动量。销孔横向贯穿活塞裙部，用于安装活塞销，并通过活塞销与连杆小头连接，将燃烧爆发后的轴向力传递给连杆机构。

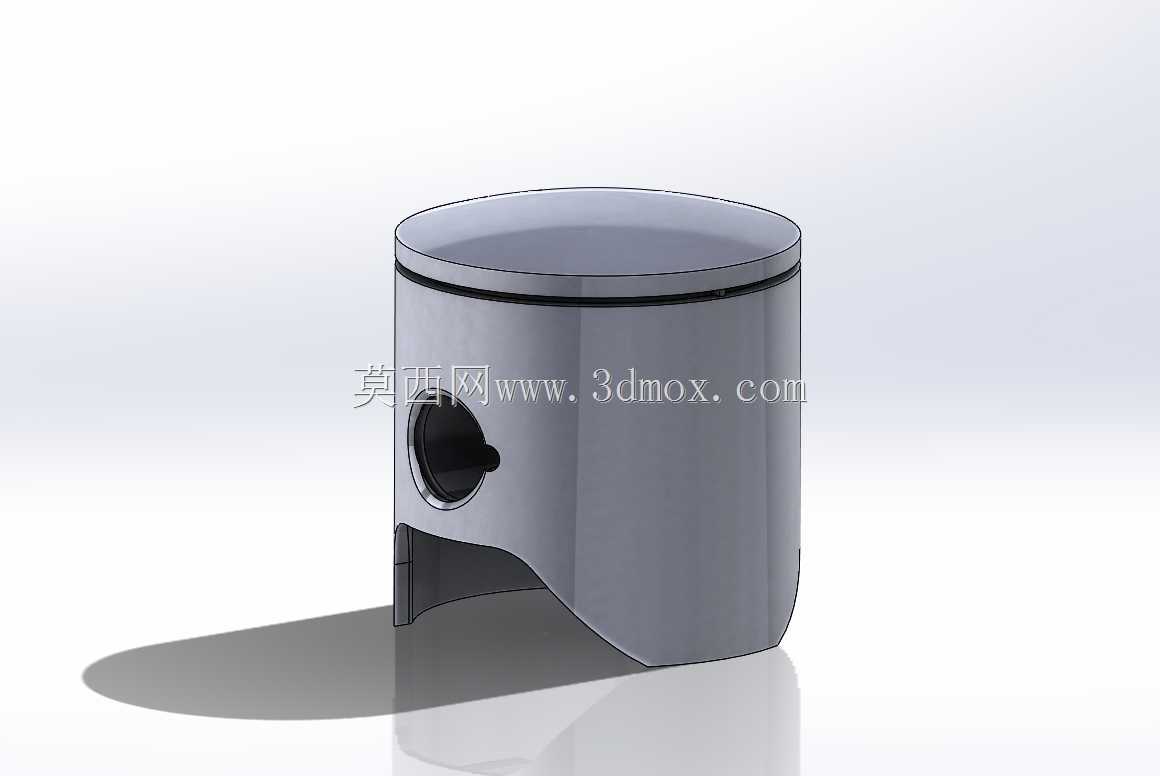

　　该结构的一个明显特点是裙部下方采用无锥形裙板的安装导向形式。裙部轮廓没有额外延伸出复杂的锥形承托面，而是在下部开设较大的避让开口，使活塞在下止点附近能够为曲轴、连杆运动以及气缸气口区域留出空间。这种处理方式与二冲程发动机的扫气、排气结构密切相关：小排量高转速机型需要在有限缸体高度内布置气道，同时控制活塞质量，裙部开口可以减少不必要的材料堆积，并降低活塞往复惯性。

　　在实际设计中，活塞头部直径、裙部导向长度和销孔中心位置需要与气缸、连杆行程严格匹配。头部外圆与气缸壁之间保留设计间隙，以承受热膨胀；环槽宽度和深度决定活塞环的轴向定位与密封效果；销孔轴线相对活塞中心的高度，则影响连杆摆角、活塞侧推力以及整机压缩余隙。若销孔位置偏高或偏低，都会改变气门或气口正时关系，在二冲程机型中还可能影响扫气口、排气口的开闭时刻。

　　建模时需要重点控制几类边界：一是活塞顶面到销孔中心的距离，该尺寸关系到压缩高度；二是销孔内径及其与活塞内腔的同轴度，装配后活塞销应能顺畅转动并保持连杆小头居中；三是裙部外圆与气缸内径的配合区间，导向段过短会增加摆动噪声，过长则可能与曲轴平衡块或气口边缘发生干涉；四是下部缺口轮廓，需要结合连杆最大摆角和曲轴运动包络进行校核。

　　活塞内腔并非简单实心结构，而是在保证承压强度的前提下进行减重。头部下方材料较厚，用于承受燃气爆发压力和热负荷；靠近销孔周围形成加强区域，将销孔承受的连杆拉力分散到裙部和顶部；裙部侧壁则相对薄一些，以降低质量并改善热态适应能力。对于高转速小型发动机而言，活塞每降低一部分质量，都会减小连杆大头、曲轴轴承以及缸体振动载荷，因此内腔挖空和筋位布置需要在强度、重量、热变形之间取得平衡。

　　该零件的应用场景集中在小型越野摩托车、迷你竞赛机车以及同平台轻型动力设备的发动机维修、装配与结构验证中。工程师在进行整机三维布置时，可将其放入气缸、曲轴箱、连杆和曲轴组成的运动机构中，检查活塞在上止点和下止点的位置关系，验证活塞顶与气缸盖燃烧室的余隙，确认裙部不会碰撞曲轴平衡块，同时核对活塞环开口在气口附近经过时的运行状态。

　　从加工和选型角度看，这类活塞通常依赖高精度铸造或锻造毛坯，再通过数控加工完成外圆、环槽、销孔和下部避让轮廓。外圆型面往往不是理想直圆柱，实际产品会根据热膨胀规律设计微小的型线变化，但在结构设计阶段，三维模型仍需准确表达圆柱面、环槽、销孔、内腔和缺口之间的空间关系。装配时，活塞销、卡簧、活塞环和气缸的配合都要以该模型为基准进行干涉检查。

　　整体而言，该活塞结构紧凑，功能边界清晰，既体现了小排量二冲程发动机对轻量化和高转速响应的要求，也保留了维修替换件所需要的安装适配特征。对于动力总成设计人员来说，它不仅是一个单独零件，更是连接燃烧室压力、连杆运动、气缸密封和曲轴箱布局的关键接口件。
