多缸V型内燃机缸体总成结构设计

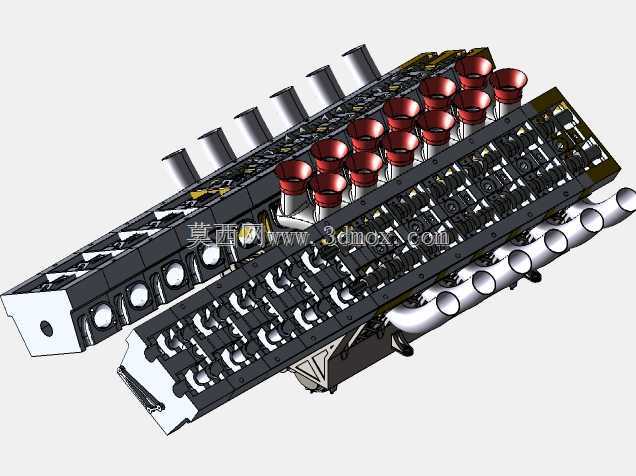

　　这套三维结构完整还原了大排量多缸V型内燃机的缸体总成核心形态，整体采用双侧夹角式缸体布局，两列气缸沿曲轴中心呈对称V形排布，每列气缸对应独立的进气通路与节气门组，是重型商用车、大马力工程机械、高性能动力装备领域常用的内燃机构型方案。

　　从实际应用场景来看，这类多缸V型动力总成主要适配需要持续输出大扭矩、高功率的工况：重型矿用自卸车需要依靠大排量内燃机驱动重载车体，在非铺装矿区路面长时间爬坡作业；大型工程起重机械、履带式挖掘机在满负载执行吊重、掘削动作时，需要动力源在低转速区间输出稳定峰值扭矩；固定式发电机组、大型农业机械也会选用同构型内燃机，保障长时间连续运行的动力可靠性。相较于直列多缸机型，V型布局将两列气缸错开布置，可大幅缩短整机轴向长度，降低动力舱的纵向空间占用，同时对置的活塞做功行程可抵消部分往复惯性力，整机运行振动幅度更小，高负载工况下的机身稳定性更优。

　　结构设计层面，模型完整呈现了缸体本体、双侧进气歧管、独立节气门体、气缸安装位、曲轴箱支撑结构等核心部件。缸体作为整个总成的承载基体，下部预留了曲轴安装的主轴承座接口，两侧加工有对应气缸套的安装定位孔，水路、油路的内置通路在建模阶段同步完成布局预留，冷却水套围绕气缸周向分布，可在做功行程中持续带走燃烧室多余热量，避免缸体局部过热出现热变形；润滑油道沿缸体加强筋走向布置，可将压力机油直接输送至曲轴轴颈、凸轮轴摩擦副位置，保障运动部件的润滑冷却。

　　进气系统采用每缸独立节气门的排布设计，两列进气歧管沿V型夹角外侧延伸，歧管内壁做顺滑过渡处理，减少进气气流的沿程阻力，每个气缸对应一个喇叭口式节气门，可精准控制单缸进气量，在高转速工况下保证各缸进气均匀性，避免出现各缸混合气浓度偏差导致的动力输出不平顺问题。节气门采用红色防尘罩结构，既可以在停机状态下阻挡外界灰尘进入进气道，也能通过色彩区分快速识别进气部件的安装位置，方便产线装配与后期检修维护。

　　外形尺寸与安装边界方面，整套总成的轴向长度随气缸数量增加呈线性可控增长，V型夹角的角度经过匹配设计，既保证两列缸体之间留有足够的进气歧管、线束管路布置空间，又不会让整机横向宽度超出常规动力舱的安装限值。缸体四周预留了统一规格的整机安装支脚，支脚位置对应整车底盘的悬置安装点，安装时可通过橡胶悬置垫将缸体固定在车架纵梁上，阻隔做功过程产生的振动传递至驾驶室。缸体前端预留了水泵、发电机、空调压缩机等附件的安装法兰与皮带轮传动位，后端则匹配飞轮壳与变速箱连接的定位止口，所有接口的位置度、同轴度在建模阶段均按照实际装配公差设定，可直接用于整机布置的干涉校验。

　　从结构设计思路来看，这套总成优先保障高负载工况下的结构刚性：缸体外部设计有多条纵横交错的加强筋，覆盖曲轴箱侧壁、气缸盖安装面周边区域，在不额外增加过多整机重量的前提下，提升缸体的抗弯、抗扭刚度，避免内燃机在峰值扭矩输出时缸体出现形变，导致气缸密封失效、运动部件卡滞等故障。进气歧管采用等长度设计，让每个气缸的进气行程气流路径长度保持一致，保证各缸充气效率均衡，优化全转速区间的动力输出曲线。

　　在三维建模过程中，所有部件的装配关系严格按照实际内燃机的装配逻辑搭建：节气门与进气歧管的对接面设置密封垫安装位，缸体与气缸盖的连接螺栓孔按标准力矩排布顺序预留，曲轴箱下部的油底壳安装面做平面度工艺预留，所有运动部件之间均保留合理的装配间隙，既可以用于内燃机结构原理的教学演示，也能为新机型研发阶段的总体布置、管路走线、悬置匹配提供直观的三维校验依据，帮助结构工程师在设计阶段提前排查部件干涉、安装空间不足等潜在问题，缩短动力总成的开发验证周期。
