金布尔立式蒸汽机动力传动结构

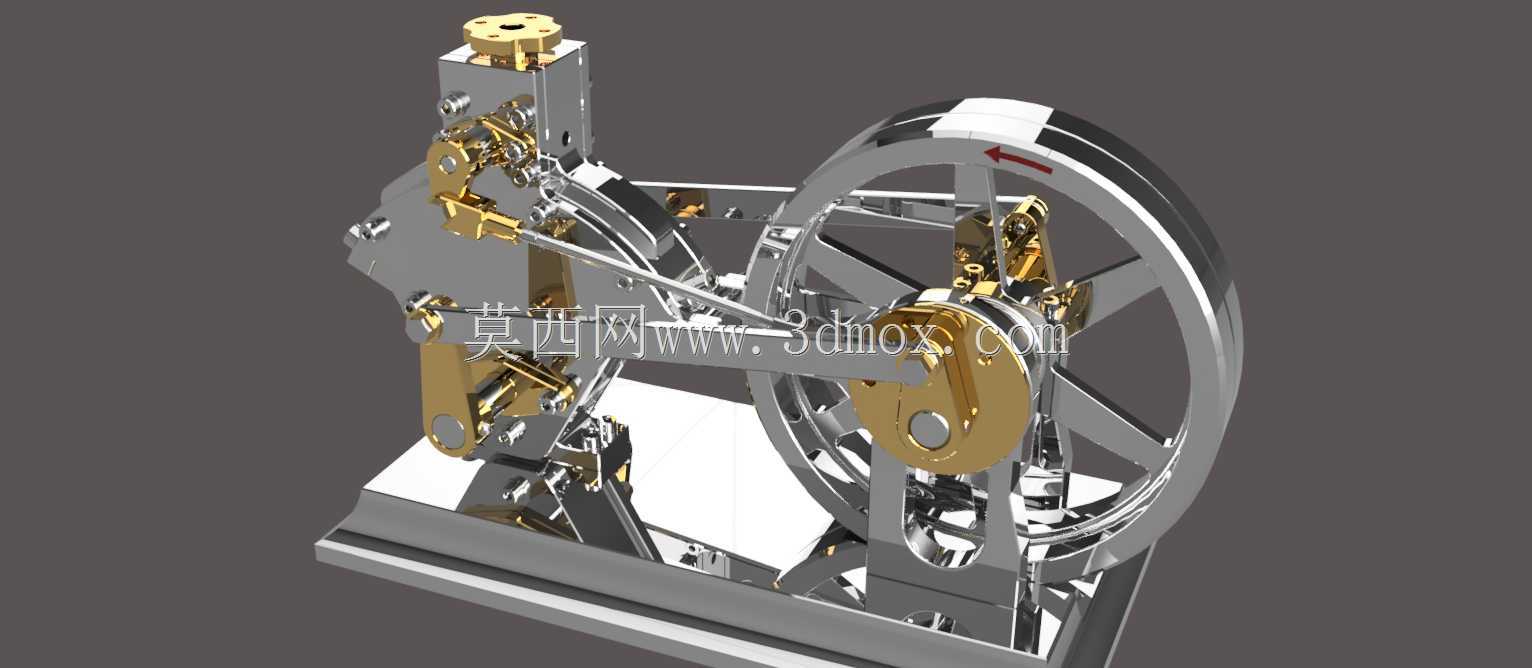

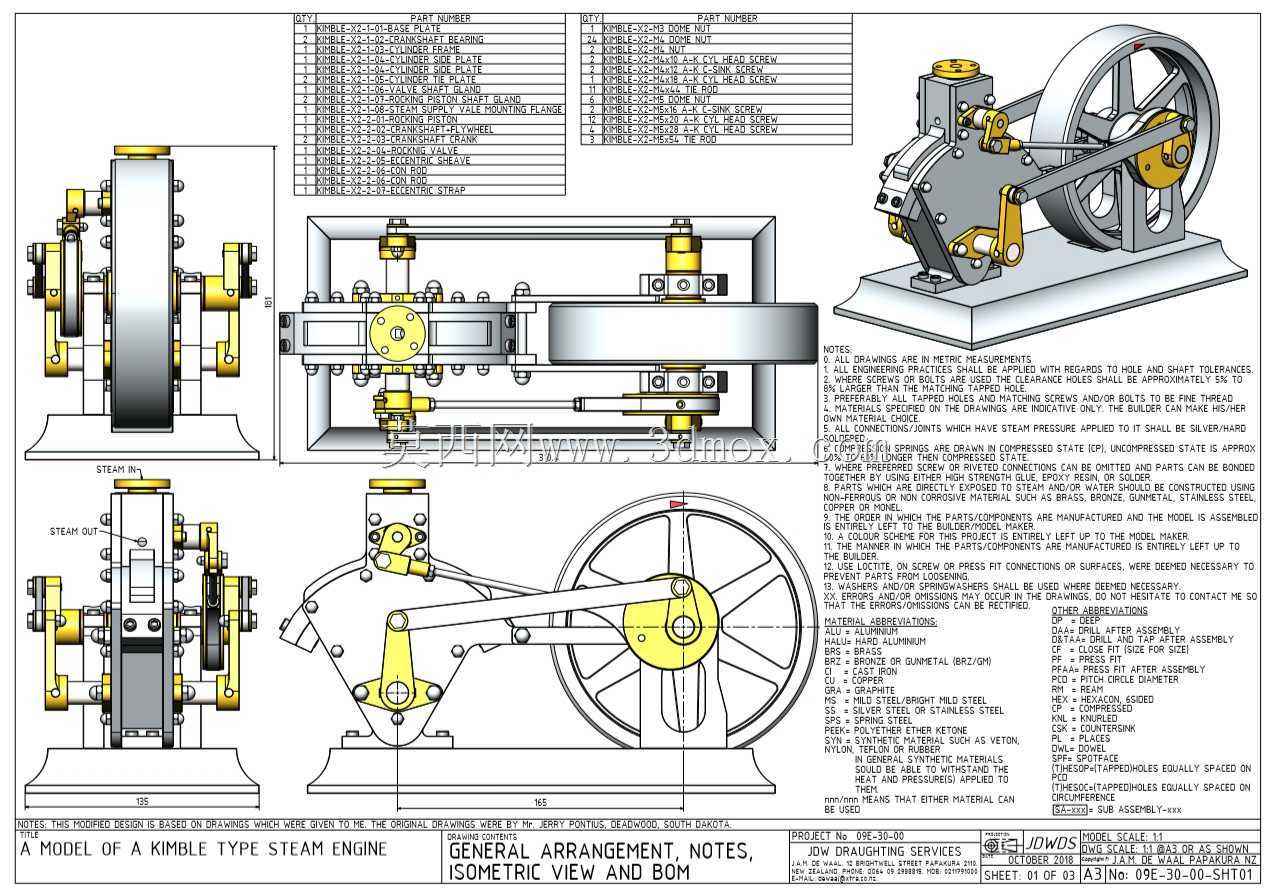

　　这套结构呈现的是一台小型立式金布尔蒸汽机的完整机械本体，核心用途是把蒸汽膨胀做功转化为飞轮端的连续旋转动力，常见于教学演示、复古动力装置复原、小型蒸汽动力试验台以及机械原理展示场景。整机采用立式布置，气缸、阀动机构、曲柄连杆和大直径飞轮集中在一块平整底座上，既方便观察活塞、滑阀、连杆之间的运动关系，也便于在试验台面或展示柜内固定。

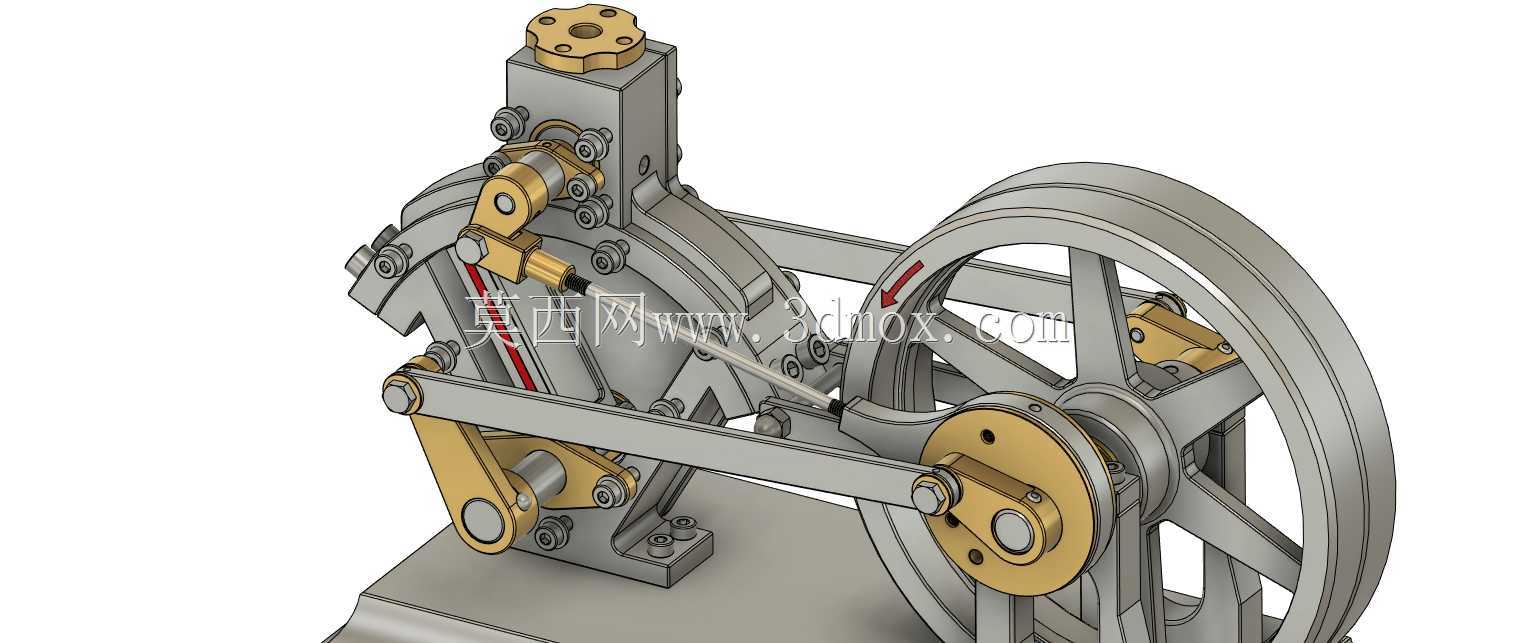

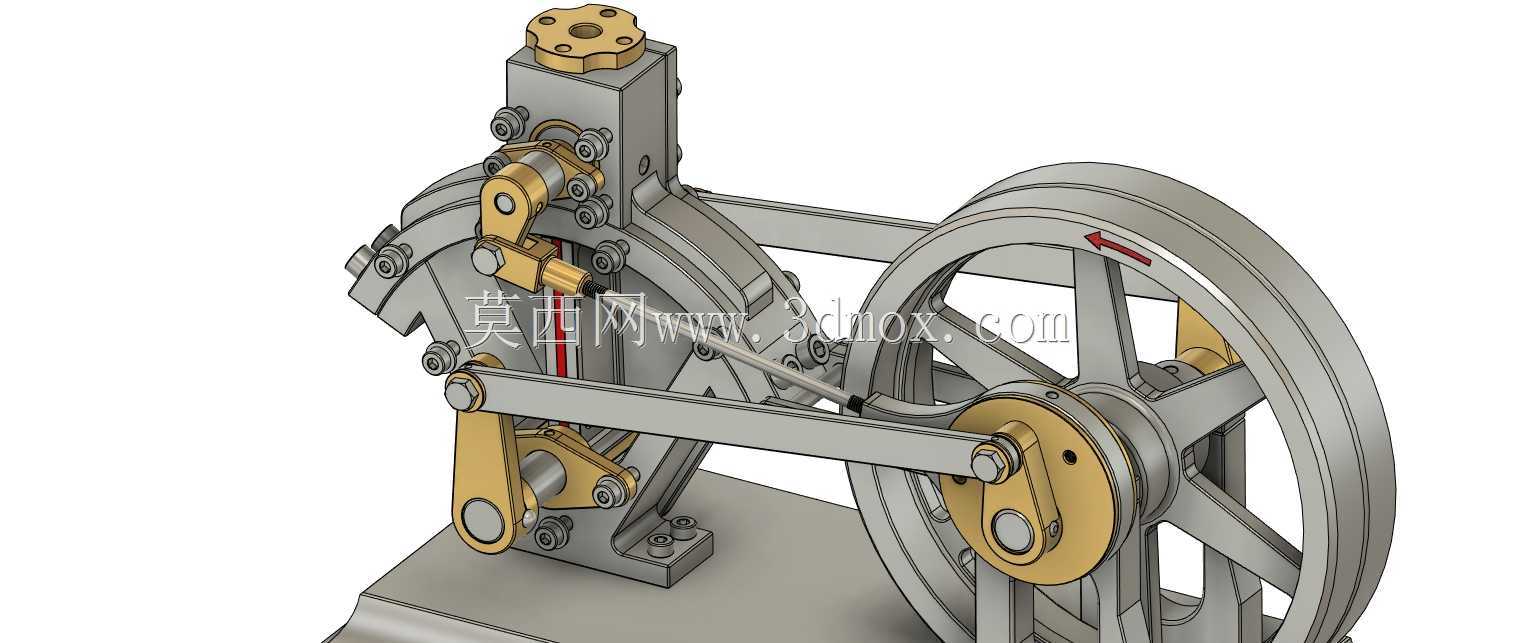

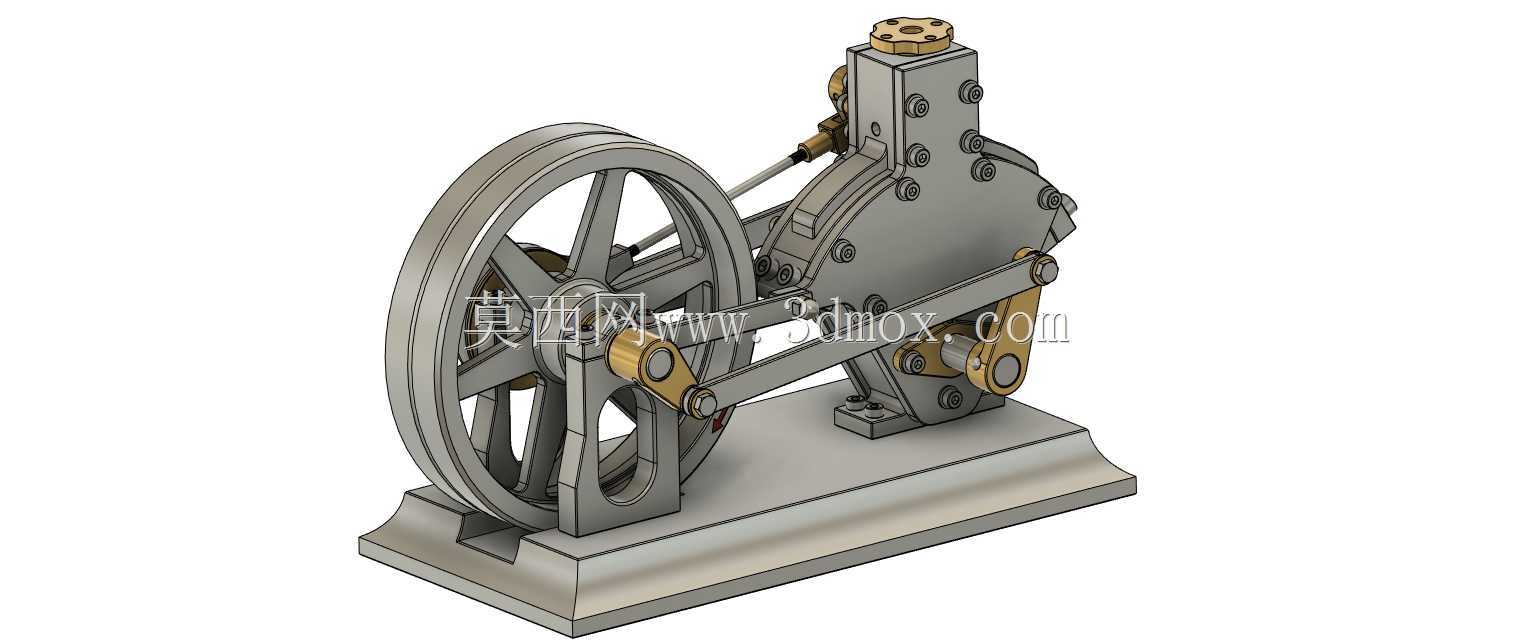

　　从实际功能看，蒸汽进入气缸后推动活塞作往复运动，活塞通过活塞杆、十字头和连杆把直线运动传递给曲轴，再由大直径飞轮储存能量并克服死点，使输出轴保持平稳旋转。飞轮轮缘较厚，转动惯量明显偏大，这种处理对低速蒸汽机尤其重要：单缸动力存在周期性扭矩波动，厚重轮缘可以在做功冲程蓄能，在排气和换向阶段释放能量，避免转速忽快忽慢。模型中金色零件集中在阀杆、偏心轮、连杆接头和曲柄部位，银色部分对应机架、气缸体、飞轮和底座，材质分区不仅用于外观区分，也对应了摩擦副、承力件和装饰件的不同设计取向。

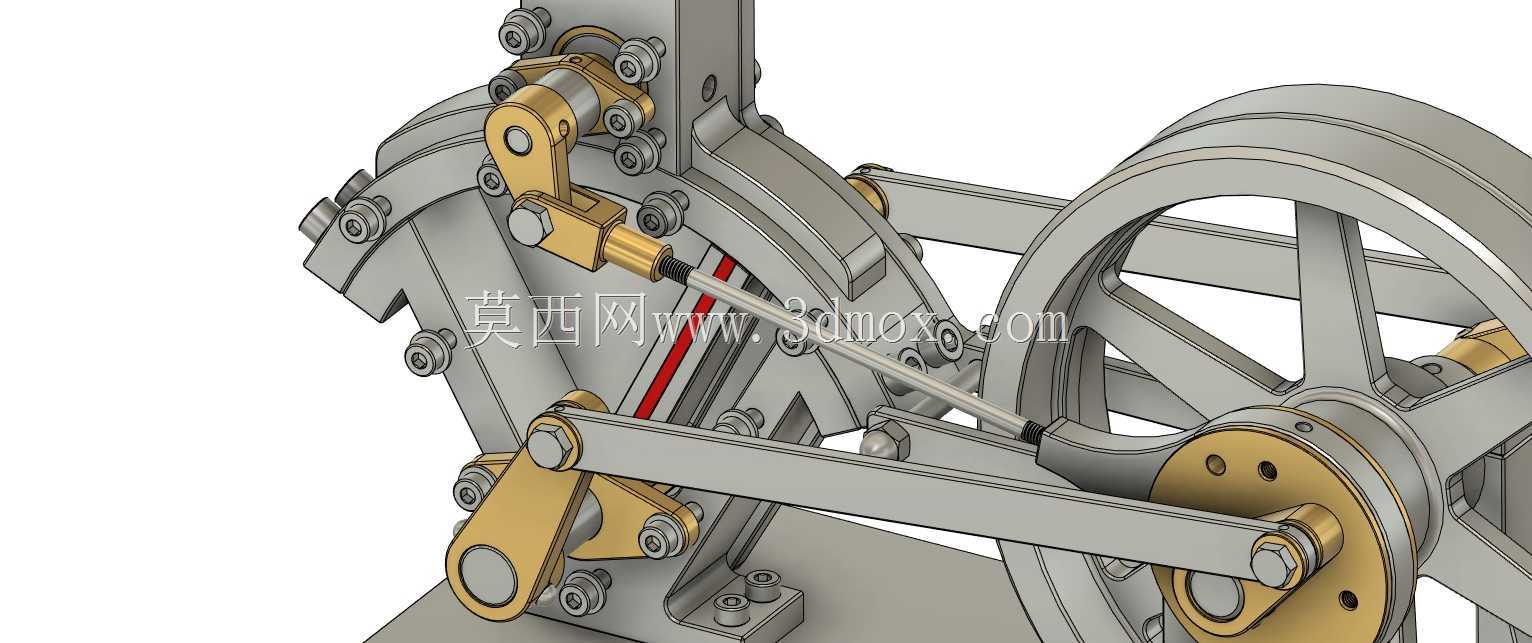

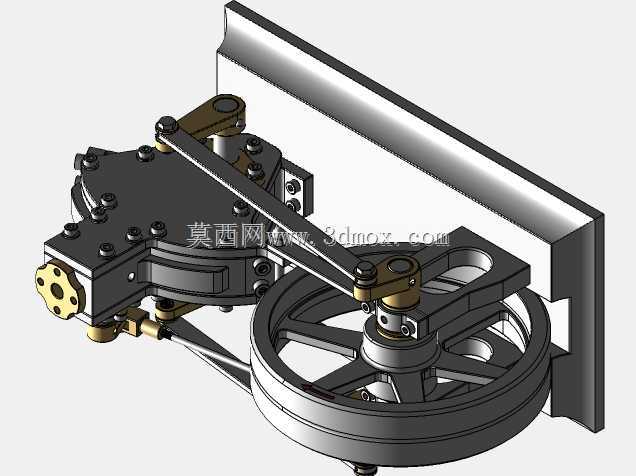

　　设计思路上，整机没有采用封闭箱式结构，而是把配气和传动链路尽量外露。立柱式机架承担气缸与曲轴轴座的定位，底座提供安装基准；曲轴支承位置、气缸中心线和连杆摆动平面需要严格共面，否则运转时会出现别劲、轴承偏磨和连杆侧向力异常。十字头导向段的作用不可忽略，它把活塞杆从弯曲载荷中解放出来，使活塞主要承受轴向力，连杆则负责把横向分力传给导向面。配气机构通过偏心轮带动阀杆，按曲轴相位切换进排气通道，相位角、阀程和活塞行程之间需要匹配，过早或过晚开阀都会直接影响启动性能和转速稳定性。

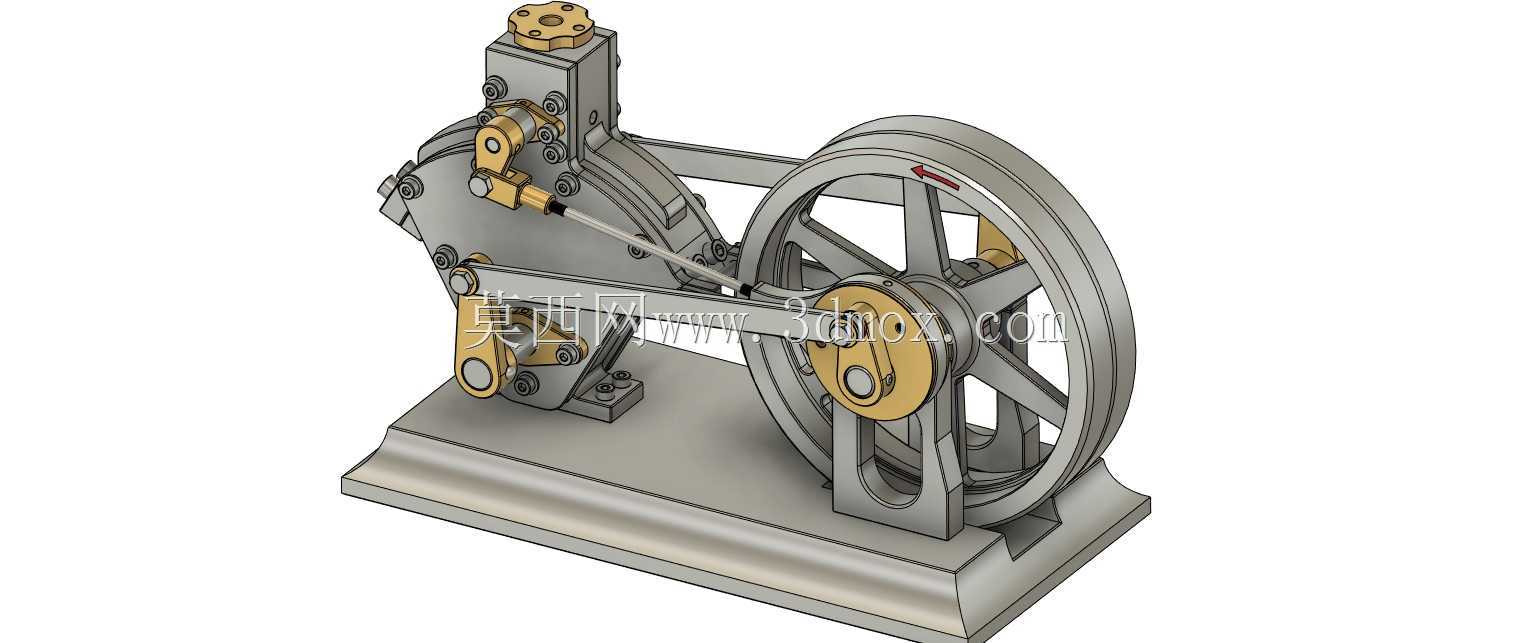

　　外形与安装边界方面，设备占地由长方形底座决定，底座边缘预留了整机固定和装配支撑面，台面安装时应保证底面贴合，避免多点悬空导致机架受力扭曲。高度方向的最高点为气缸顶部阀盖或接头位置，布置管路时要在上方留出蒸汽管、堵头和检修空间；侧向最大轮廓来自飞轮外径，飞轮旋转范围内不能布置管线、支架或人体可触及的防护缺口。曲轴输出端若连接发电机、水泵或小型减速机构，应优先考虑同轴或带传动布局，并控制悬臂载荷，避免轴承受额外弯矩。

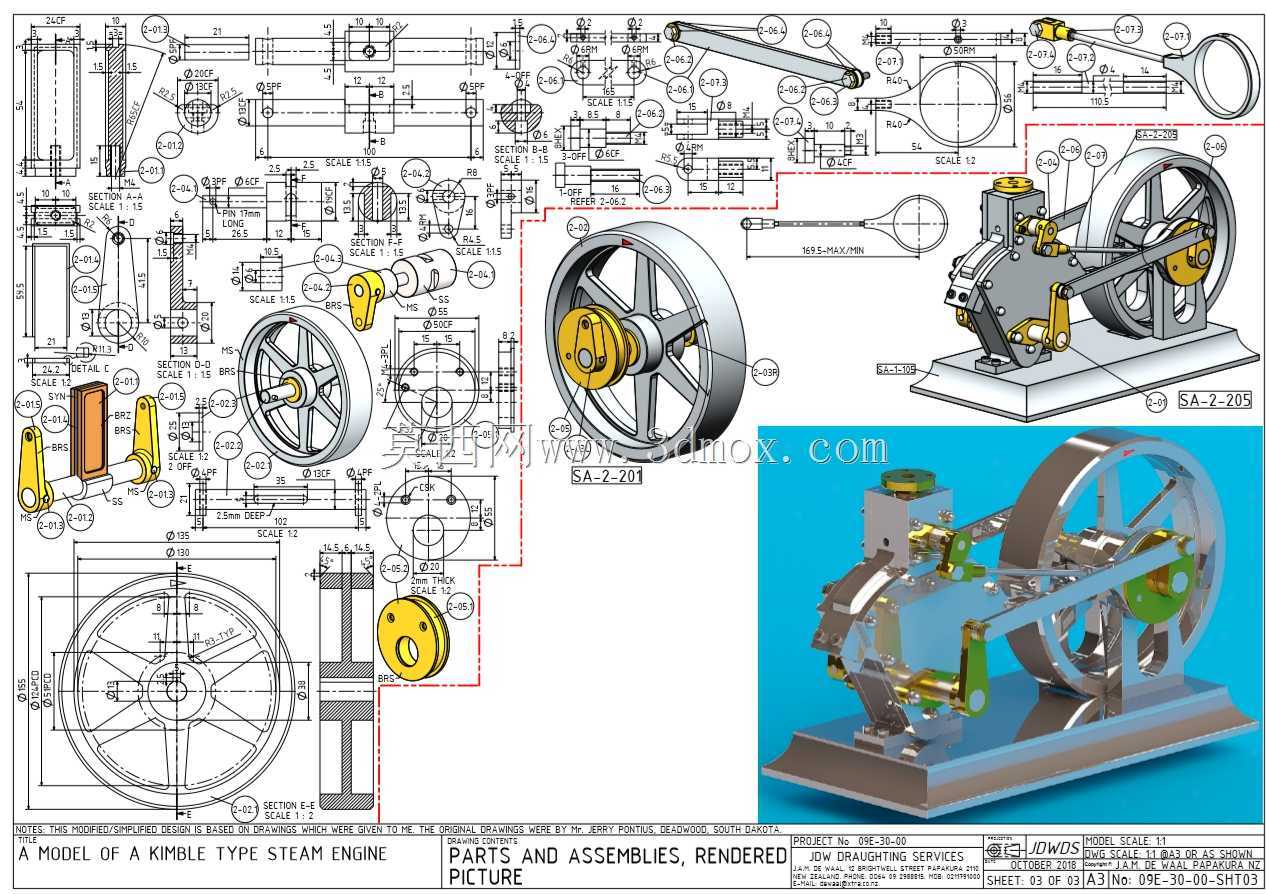

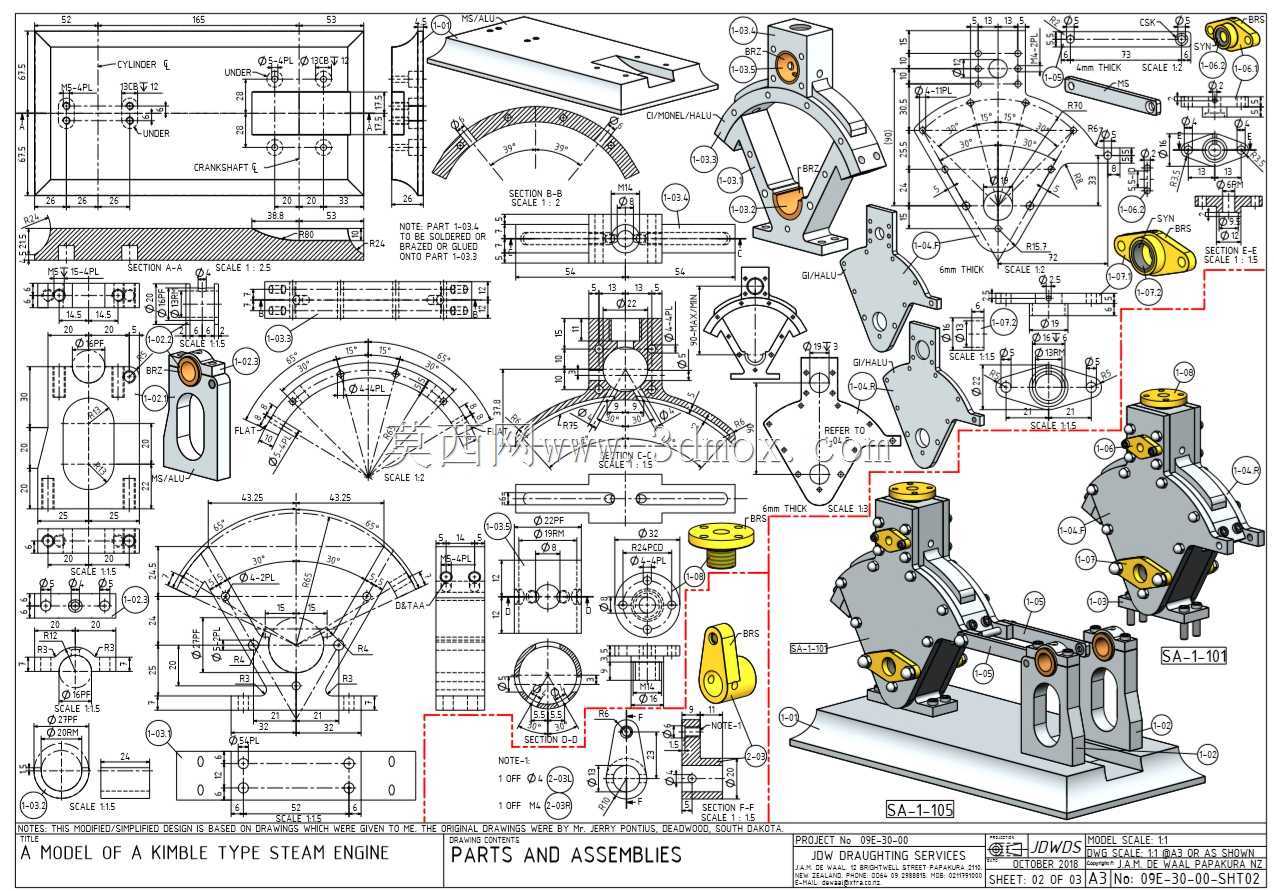

　　在工程建模时，需要重点核对活塞行程与曲轴偏心半径的二倍关系、连杆两端铰点距离、飞轮轴向位置以及阀动零件的相位约束。运动仿真中可把活塞设为滑动副，曲轴设为旋转副，连杆两端设为铰接副，再检查飞轮整周转动时是否存在干涉。尤其要关注连杆靠近曲轴销和机架立柱的最小间隙、偏心轮与阀杆拨叉的接触行程，以及管路接头在气缸顶部的拆装空间。若用于真实加工，还需在滑动面、铜套、销轴和轴承位补充公差、润滑与密封结构；若仅作展示或原理验证，则可保留外露金属质感，通过表面抛光、镀层或分色处理突出机械运动关系。
