六缸星型径向活塞动力机械结构

　　这套径向布置的活塞动力结构，核心采用六组气缸沿中心曲轴呈放射状均匀排布的星型构型，区别于常规直列、V型动力装置的排布逻辑，所有气缸的做功冲程围绕同一根中心输出轴交替完成，动力输出的平顺性在小排量多缸构型里表现突出。早年这类布局大量应用在轻型通航飞机、早期小型航空动力单元上，径向排布的气缸直接暴露在迎面气流中，不需要额外布置复杂的水冷散热管路，风冷散热效率远高于同功率直列机型，结构自重也更轻；现在这类结构更多出现在机械原理教学演示、复古动力装置复刻、小型特种动力设备的原型验证场景中，用来直观展示曲柄连杆机构把活塞往复运动转化为旋转扭矩的完整过程。

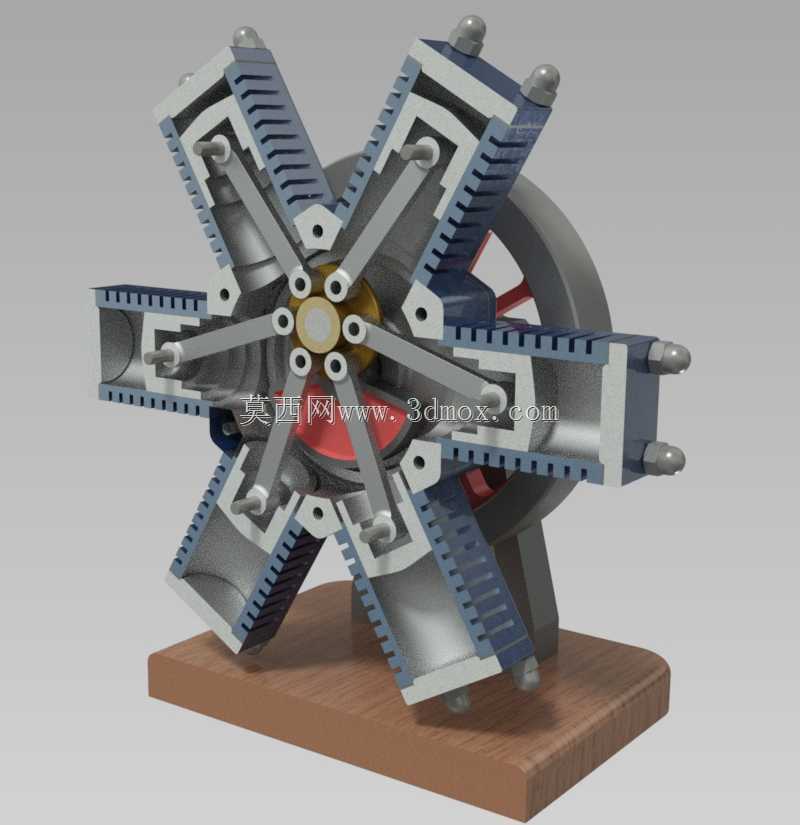

　　从实际功能特性来看，六组气缸沿圆周60度间隔分布，相邻气缸的做功相位错开，曲轴每旋转一周，各组气缸依次完成进气、压缩、做功、排气循环，输出轴的扭矩波动被多缸交替做功大幅抵消，配套的大直径辐条式飞轮储存旋转惯性，哪怕单缸做功存在瞬时冲击，飞轮的惯量也能把转速波动抹平，带动后端负载稳定运转。气缸本体外侧设计了密集的散热鳍片，风冷工况下气流顺着鳍片间隙快速带走燃烧室热量，不需要加装水泵、散热水箱、冷却管路这些附属部件，整套动力单元的零件数量更少，野外工况下的故障点也相应减少。气缸端部的气门与点火组件沿径向朝外布置，维护时不需要拆解周边缸体，单缸的检修、配件更换都可以直接在机架外侧完成。

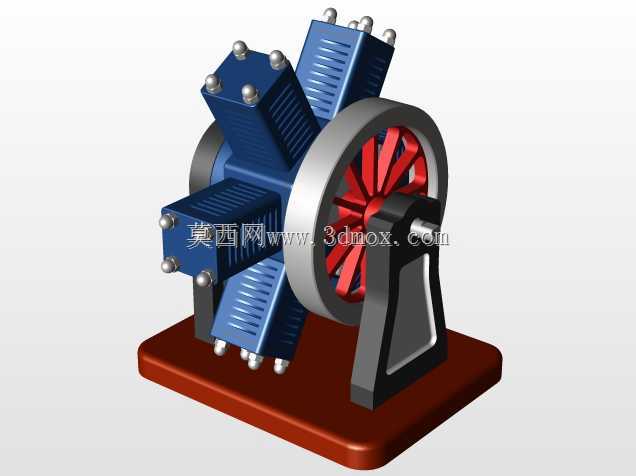

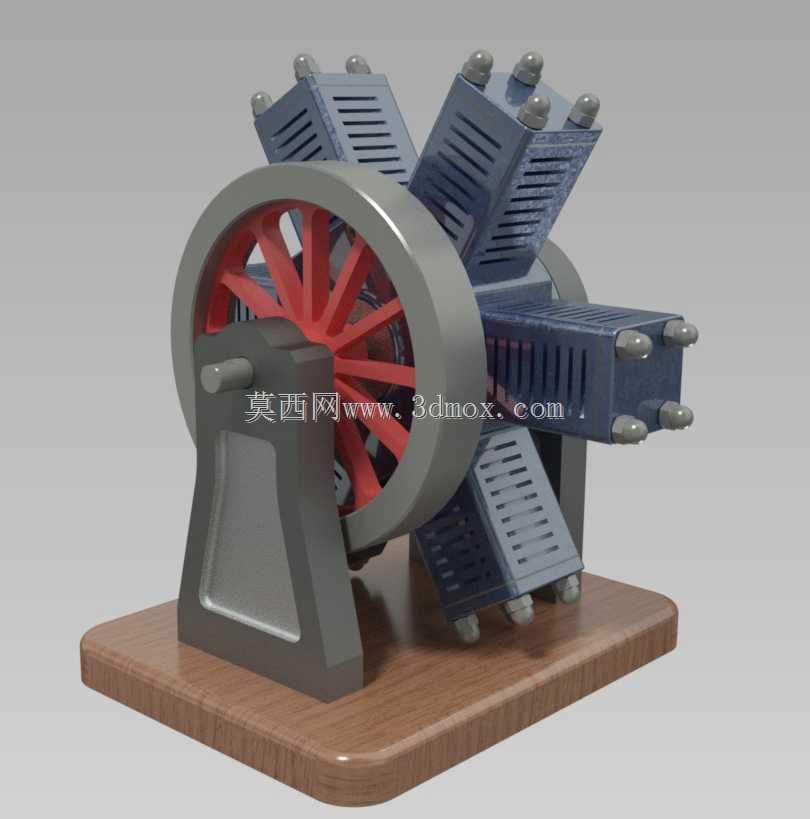

　　设计思路上，整套结构优先保证运动机构的同轴度与动平衡：所有气缸的安装基准面都以中心曲轴的轴线为圆心做径向定位，缸体的中心线全部交汇于曲轴的曲柄销回转中心，保证每一组活塞连杆的运动行程完全一致，不会出现偏磨、卡滞的问题。支撑部分采用厚重的立式铸铁风格机架，底部搭配整块木质安装基座，机架的轴承座位置预留了足够的支撑跨距，曲轴运转时的径向载荷被两侧轴承均匀承接，避免长轴运转出现挠曲变形。大直径飞轮采用红辐条外圈的结构，除了平衡扭矩的作用，外露的轮缘也方便手动盘车，调试气门间隙、检查活塞运动卡点的时候，可以直接拨动飞轮带动整组机构缓慢转动，逐缸确认运动干涉情况。

　　安装边界方面，整套装置的外接轮廓以中心曲轴为原点，径向向外延伸的最大尺寸由气缸末端的点火组件决定，轴向宽度则集中在飞轮、机架与后侧缸体的排布区间，底部安装基座为整块平板结构，基座上预留的安装孔位可以直接固定在试验台架、教学演示台或者小型设备的机架面上，不需要额外做复杂的适配转接。现场布置的时候需要注意，径向朝外的气缸周围要预留足够的散热流通空间，不能把缸体散热鳍片贴靠在其他设备壁面上，否则会阻断风冷气流，导致缸体局部过热；输出轴的对接端要和负载轴保证同轴度，径向布局的输出轴扭矩输出方向沿曲轴轴线，对接联轴器的时候要校核轴向窜量，避免曲轴承受额外的轴向附加载荷。

　　从结构建模的角度拆解，这套装置的建模逻辑要先搭建中心曲轴的参数化骨架，以曲柄销的回转直径为基准，阵列生成六组呈60度分布的缸体、活塞、连杆子装配，每一组子装配的配合基准都关联到中心骨架的基准轴，后续调整缸径、行程参数的时候，整圈气缸可以同步更新，不会出现单个缸体位置错位的问题。连杆大头和曲柄销的配合、活塞和缸体内壁的间隙配合都要按照实际装配公差设定，运动仿真的时候可以直观看到六组活塞依次往复、曲轴连续旋转的完整动作，验证运动行程里有没有零件干涉，比如连杆摆动过程中会不会和缸体端部、机架侧壁发生磕碰，飞轮转动时辐条和周边管路、接线的安全距离是否足够。这类径向动力结构虽然现在很少作为量产主力动力使用，但它的多缸均布设计、风冷散热思路、动平衡匹配方法，在小型特种动力、教学实训装备、复古机械复刻项目里依然有很高的参考价值，整套结构把活塞动力的核心运动逻辑完全外露展示，不管是做机构运动演示，还是拆解学习曲柄连杆、多缸相位匹配的设计逻辑，都能非常直观地呈现动力转换的全过程。
