适配ISO TPMR10刀片的外圆车削刀杆结构

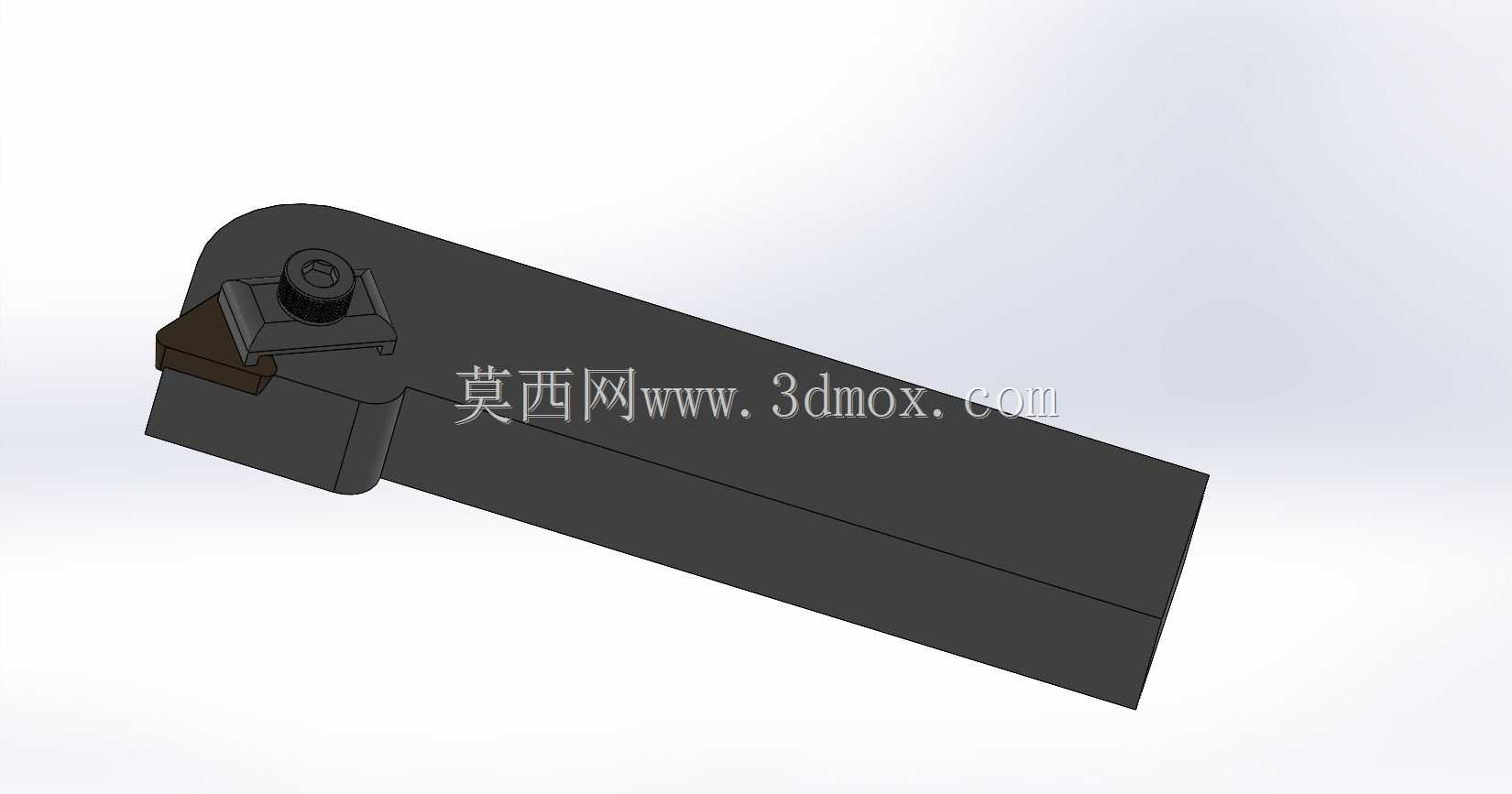

　　普通卧式车床、数控排刀机以及小型转塔车床在加工中小尺寸轴类、盘类零件外圆、端面与浅台阶轮廓时，常需要搭配紧凑型可转位车刀完成走刀，这款适配ISO TPMR10规格三角形刀尖的车刀刀夹，正是针对这类常规切削工况设计的夹持部件。刀体主体采用长直矩形截面杆身，整体轮廓沿轴向平直延伸，仅在靠近切削端的位置做局部收窄与让位造型，既能够直接装入车床标准四方刀架的装夹槽内，也可适配排刀板上的可调刀座，杆身上下两个大平面作为定位基准，安装时通过刀架螺钉压紧即可完成固定，不需要额外定制转接块。从现场使用的角度看，矩形刀杆的截面刚度表现远优于同截面积的圆杆，在背吃刀量控制在1至3毫米、进给量0.1至0.3毫米每转的常规半精车场景下，

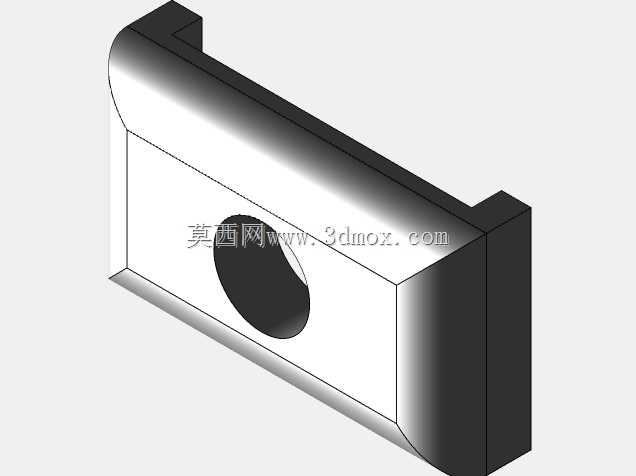

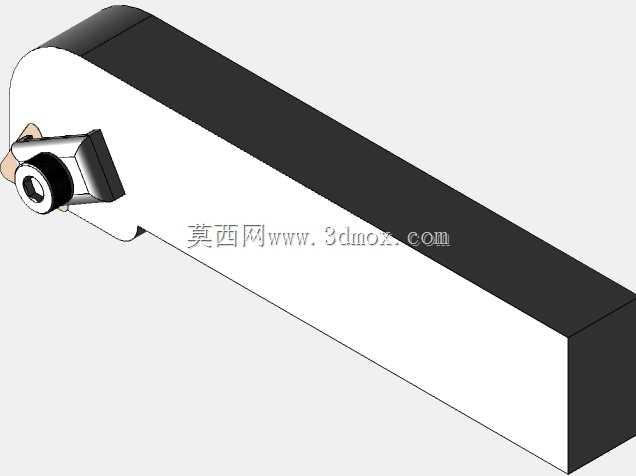

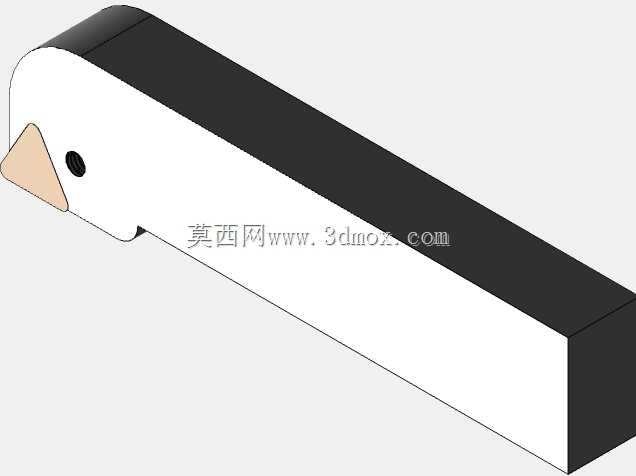

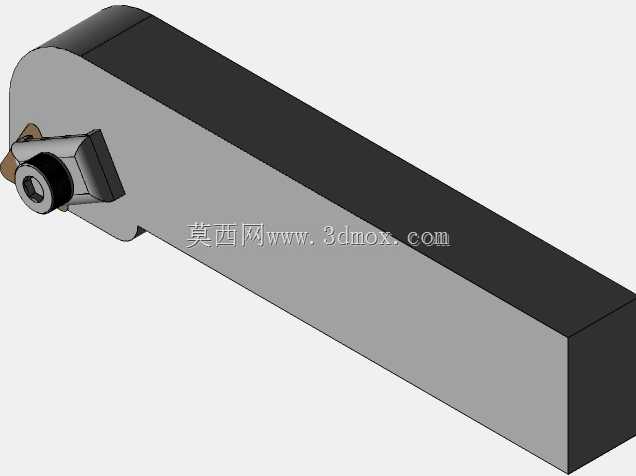

　　杆身的挠曲变形量可以控制在微米级，能够有效避免让刀带来的锥度误差，保证长轴外圆的圆柱度要求。刀头部位的结构围绕三角形刀片的压紧与定位展开，端部设置与刀片轮廓匹配的定位支承面，刀片装入后通过偏心销与顶部压板组合实现锁紧，这种夹紧方式的优势在于换刀动作快：松开锁紧件后即可直接转位或更换刀片，不需要拆卸整个刀杆，单次换刀耗时通常不超过半分钟，能够大幅减少批量加工中的停机辅助时间。刀头侧方特意做出斜向让位缺口，当刀具走刀至台阶端面附近时，已加工表面不会与刀体发生剐蹭，加工退刀槽附近轮廓时也能留出足够的排屑空间，避免切屑卡在工件与刀杆之间划伤已加工面。设计阶段对刀头悬伸长度做了针对性控制，切削端到刀杆夹持端面的悬伸量控制在杆身截面高度的1.

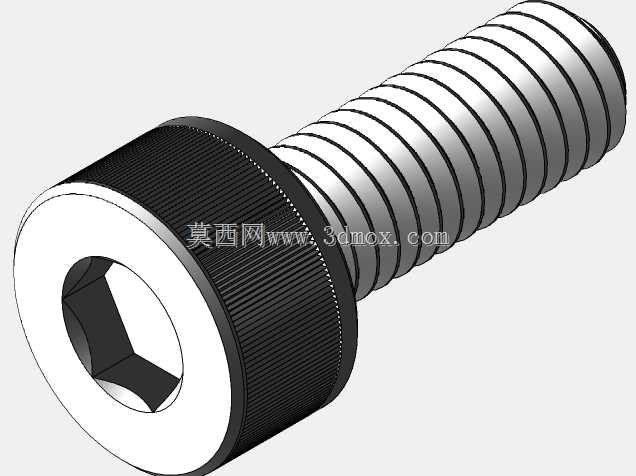

　　2倍以内，在保证刀片上方压板、锁紧螺钉操作空间的前提下，尽可能缩短力臂，降低切削振动传递到杆身的幅度。刀片选用TPMR10系列三角形可转位刀片，这类刀片自带三个可用切削刃，单刃磨损后只需松开夹紧机构转动刀片即可使用新刃口，三片刃口全部耗尽后再更换新刀片，刀具耗材的使用效率明显高于焊接式车刀，也省去了高频重磨砂轮、对刀调整的繁琐工序。刀杆内部在锁紧螺钉对应位置加工出同轴销孔，孔位公差控制在H7级别，保证偏心销装入后既可以灵活转动压紧刀片，又不会出现径向窜动导致刀片定位偏移；支承刀片的底座面经过淬硬处理，表面硬度达到HRC50以上，长期承受切削冲击也不会出现压塌变形，维持刀片定位精度的长期稳定。在实际生产线布局中，这类刀杆常被布置在数控车床的排刀工位上，与外圆粗车刀、切槽刀、螺纹刀并排安装，加工传动轴、衬套、紧固件毛坯时，先由粗车刀去除大部分余量，再由这款适配三角形刀片的刀杆完成半精车与精车走刀，三角形刀尖的尖角几何角度适合加工带有小角度倒角的轮廓，在加工液压接头、汽配小零件的端面倒角时，不需要额外更换成型刀具，一次走刀即可同时完成外圆与倒角的切削。刀杆的整体长度按照标准车床刀架的常用行程设计，装入刀架后杆身尾部不会与机床护板、拖板发生干涉，上下表面的平行度控制在0.02毫米以内，压紧后刀具中心高与机床主轴中心的偏差可以快速通过垫片调整到0.1毫米范围内，避免因中心高偏差导致的扎刀或工件表面粗糙度超标。排屑通道方面，

　　刀头上方压板的造型特意避开切屑流出方向，车削钢材时带状切屑会沿着刀片前刀面顺畅排出，不会缠绕在刀杆上，加工铸铁这类短切屑材料时，碎屑也会顺着让位缺口直接落到机床排屑器中，减少人工清理的频次。针对小规格机床的安装边界，杆身宽度采用标准20毫米方刀规格，既可以适配多数中小型车床的刀架槽宽，也能在需要时通过加装过渡垫片适配25毫米刀方的 larger 刀座，通用性覆盖常见的仪表车床、平床身数控车与立式转塔车床。整个结构没有多余的复杂曲面，工艺性良好，刀体毛坯可采用合金钢方料铣削成型，经热处理硬化后再精磨定位基准面，制造成本可控，同时夹持刚性完全满足常规金属切削的载荷要求，是机加工车间批量零件车削工序中实用性很强的标准刀具夹持组件。
