三爪自定心机床卡盘夹持工装结构

　　在普通车床、数控车床、外圆磨床以及部分回转类焊接工装、检测转台上，三爪自定心卡盘是出现频率最高的工件装夹元件之一。这套三维结构完整还原了盘体、活动卡爪、驱动盘丝、端面安装孔与侧部扳动孔的配合关系，适合在做机床附件选型、夹具方案布置或教学演示时直接调用。

　　从实际加工场景看，盘类、轴类、套类毛坯都依赖卡盘完成径向定心与夹紧。圆形棒料伸入卡盘中心孔后，三爪同步收拢，能够在一次装夹中较好地保证外圆与主轴回转轴线的同轴度；对铸锻件、管件和规则多边形坯料，也可通过反爪或更换软爪方式扩大夹持范围。卡盘本体采用圆盘式布局，前端面均布三条径向导轨槽，卡爪沿槽做直线进给；盘体侧面保留方孔，用于插入扳手驱动内部盘丝转动，盘丝端面的平面螺纹与三个卡爪底部齿形啮合，从而实现三爪同步开合。

　　建模时需要重点控制几处配合边界。其一是卡爪与导轨槽的滑动配合，槽宽、爪根厚度和侧向间隙直接影响定心精度与运动顺畅度，间隙过小会在切屑进入后卡滞，过大则导致夹持晃动。其二是平面螺纹的螺距与啮合深度，它决定单圈扳手转动对应的卡爪径向行程，也关系到夹紧力传递是否均匀。其三是盘体后端与机床主轴前端的连接界面，实际产品会根据主轴标号形成短锥连接、法兰连接或过渡盘连接，中心通孔尺寸则限制了可穿过棒料的最大直径。

　　外形布置上，圆柱盘体提供主要刚性支撑，三个卡爪沿圆周120度均布，使夹紧力在截面上近似对称。卡爪工作面设计成阶梯状，既可以用正爪夹持较小直径工件，也能翻转后用反爪撑夹大直径内孔或外圆。爪齿与阶梯面在粗加工中用于提高摩擦咬合能力，精加工时通常另配铜爪、软爪或专用成型爪，以减少工件表面压伤。盘体侧面的扳手孔位置需要避开主轴箱、刀架和冷却管路的运动干涉，端面螺纹孔、沉孔及定位止口则要与工作台或主轴法兰逐一核对。

　　在装配逻辑上，内部盘丝被约束在盘体腔体内绕主轴轴线旋转，三个卡爪只能沿径向导轨平移；小伞齿轮或扳手输入扭矩后，盘丝把旋转运动转化为卡爪的同步直线运动。这种结构的优势在于操作快、对中性好、辅助时间短，特别适合中小批量回转体加工；局限则在于对毛坯尺寸偏差较敏感，强力切削时还要结合夹紧力、爪高和悬伸长度评估，避免工件飞出或薄壁件变形。

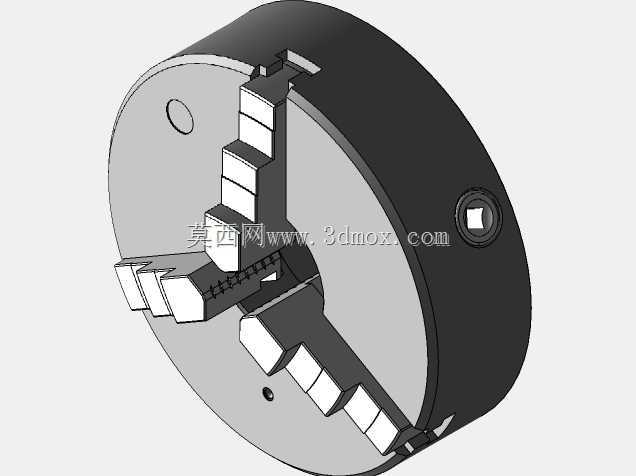

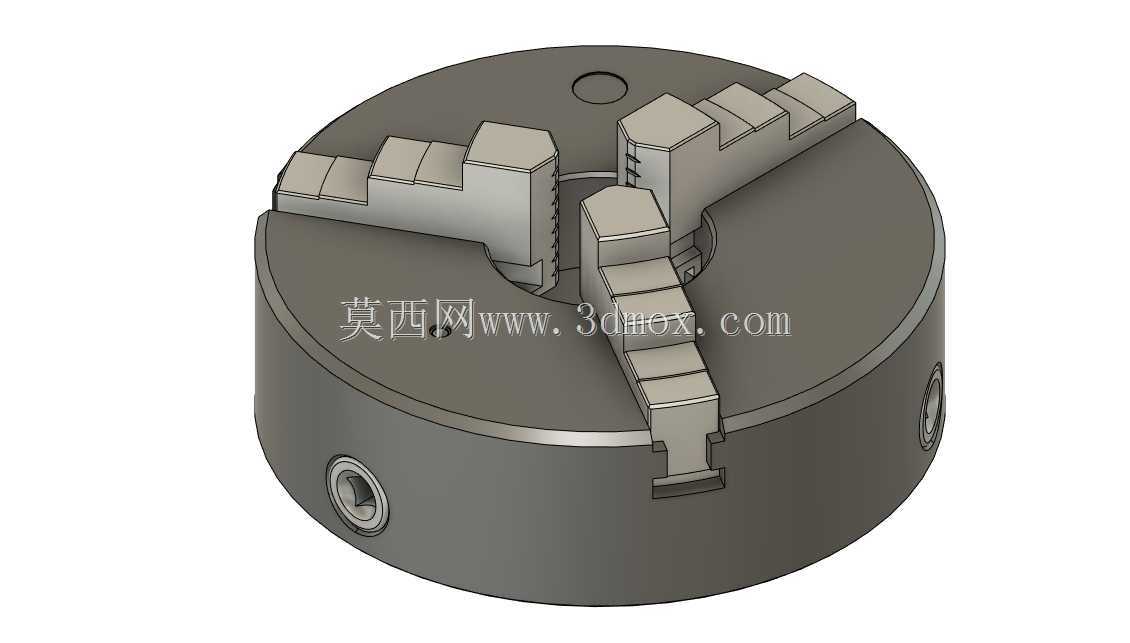

　　三维结构表达中，盘体外形、卡爪阶梯、侧部方孔、端面紧固孔和中心通孔均已清晰呈现。布置设备时，应把卡盘外径作为主轴端部最大回转边界的一部分，核对刀塔最近距离、防护门开启空间以及排屑通道；卡爪伸出量不宜超过导轨有效接触长度，长轴工件还需配合尾座顶尖或中心架。对夹具设计人员而言，该模型可用于检查软爪镗削位置、三爪受力方向、传感器或气动改造接口，也能作为数控车床主轴端部干涉检查的基础参考件。
