复古轮式青铜古火炮仿真结构

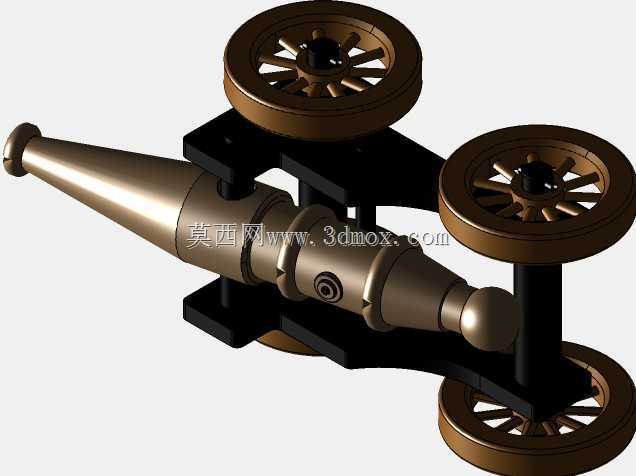

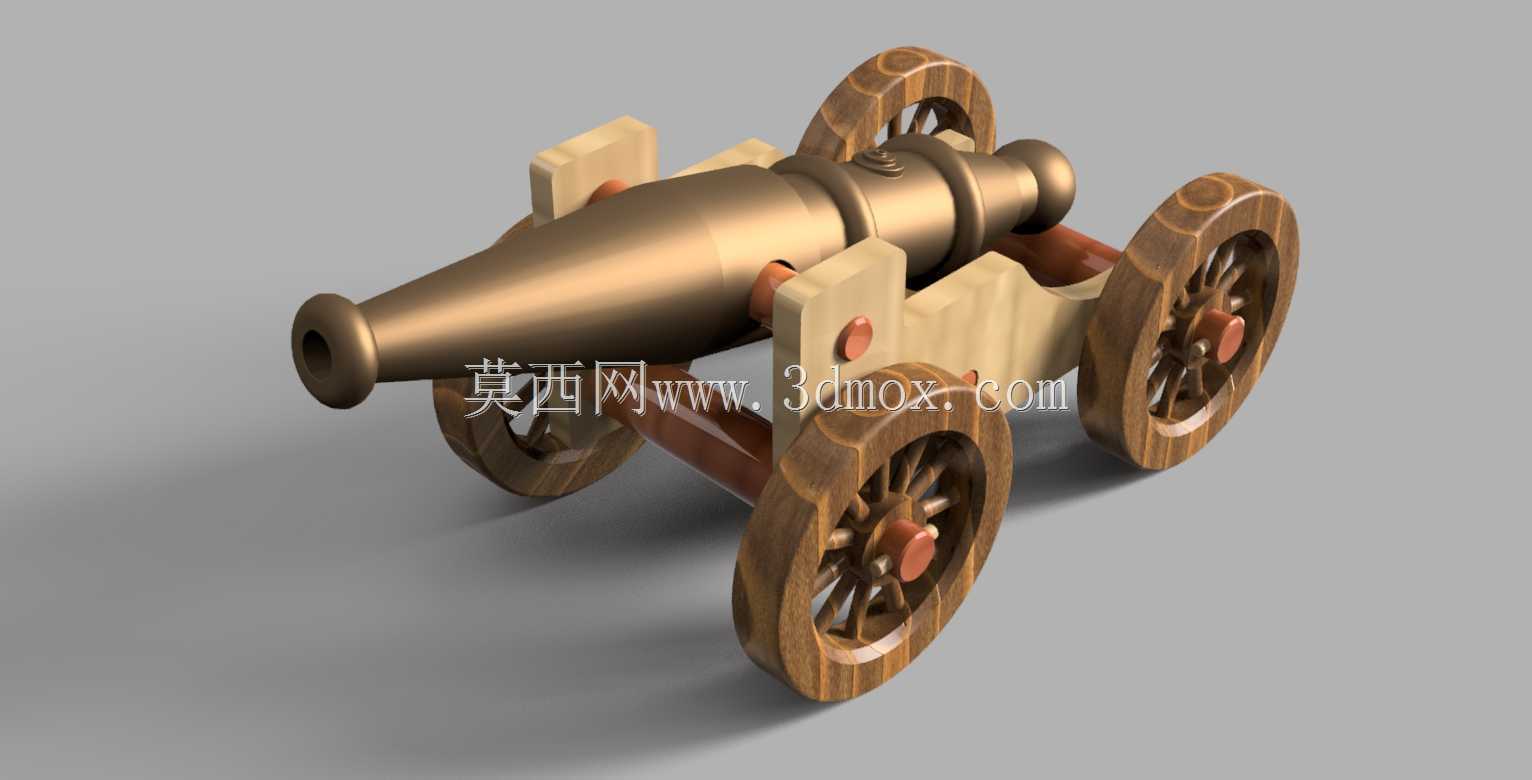

　　这套轮式古火炮三维结构，还原了近代前装滑膛炮的典型机械构成，整体由青铜铸造炮身、木质四轮炮架、轮辐行走机构、炮身俯仰限位构件、木质支撑肋板与轴系连接件组成，在文创展陈、军事主题场景搭建、历史军械复原教学、复古道具结构设计、游戏影视资产制作等场景中都有明确的使用价值。从实际功能逻辑来看，这类古火炮的核心作用是完成大口径实心弹丸的发射，厚重的锥形青铜炮身内部预留贯通的药室与炮膛，炮口处做加厚翻边处理，既可以抵消发射时炮口处的高频冲击应力，也能在反复装填弹药时避免炮口边缘被磕碰变形；炮身尾部的圆球状炮尾结构，能够封闭炮膛后端，承受发射药燃烧产生的全部后坐力，炮身中部铸出的两道环形凸台，正好卡合在炮架两侧的木质支撑肋板之间，配合横向穿装的固定销轴，让炮身可以绕销轴小角度俯仰，调整射击仰角来改变射程。

　　行走部分采用前后两对大直径木质辐条轮，轮缘采用层压实木拼接的结构，轮辐沿轮毂周向均匀分布，轮毂中心镶嵌金属轴套，和贯穿炮架底部的轮轴形成转动配合；大直径轮组的设计初衷，是为了在近代没有硬化路面的野战场地通行时，降低轮体对地面的接地压强，越过泥泞、浅沟与碎石障碍，同时在火炮发射产生后坐位移时，轮组可以带着整炮向后滑移，卸掉大部分后坐冲击，避免刚性架体直接被后坐力掀翻。炮架主体采用硬木切削成型的双侧立板结构，两块立板平行布置，间距刚好容纳炮身的中部凸台，立板之间通过多根横向木质横梁连接加固，横梁既承担架体的抗扭载荷，也可以在操炮时作为炮手踩踏、借力的操作支点；立板上对应炮身俯仰轨迹的位置开设弧形限位槽，槽内穿装的锁止销可以在炮身调整到目标仰角后插入对应定位孔，锁死炮身角度，避免发射过程中炮身自行窜动。

　　建模过程中首先依据真实古炮的实物测绘比例确定整体边界：整炮沿炮身轴向的总长度约为炮身口径的18倍，四轮接地面到炮身轴线的高度适配成年炮手站立操作的装填高度，左右两轮的外侧总宽度控制在野战壕沟与临时栈道的通行宽度以内，保证拖行转移时不会出现侧向剐蹭。结构拆分时将金属炮身、木质轮辐、轮毂轴套、架体立板、横向销轴、限位锁件分别独立建模，不同材质的零件之间预留合理的装配间隙：青铜炮身和木质支撑肋板的接触位置预留0.5毫米的安装间隙，避免木质构件受潮膨胀后将炮身卡死；轮轴和轮毂轴套之间预留转动间隙，保证轮组转动时没有卡滞；所有木质构件的棱角处都做了圆角过渡，还原实木工件切削打磨后的真实形态，金属炮身的外表面保留铸造后的细微曲面弧度，没有做过度的镜面抛光，贴合古代铸炮的工艺特征。

　　在结构校验环节，需要重点确认炮身俯仰行程和架体的干涉边界：当炮身调整到最大仰角时，炮尾下端不能和炮架底部横梁发生碰撞，当炮身放平至水平状态时，炮口下端不能触碰前侧轮组的轮缘；四轮的接地点要处于同一平面，避免整炮静置时出现三条腿着地的翘动问题，轮轴的同轴度需要控制在合理范围内，保证拖行时两轮不会出现偏磨、摆晃的情况。这套结构既可以作为历史军械结构研究的直观参照，也可以直接导入渲染环境生成不同光影下的展示效果，为军事主题文创、展馆陈列道具、虚拟场景资产提供完整的结构支撑，设计时在还原历史形制的基础上，把所有活动构件的装配逻辑、运动边界都做了合理化梳理，避免出现外观形似但运动逻辑矛盾的结构问题。
