低型T槽工业夹紧固定夹具结构

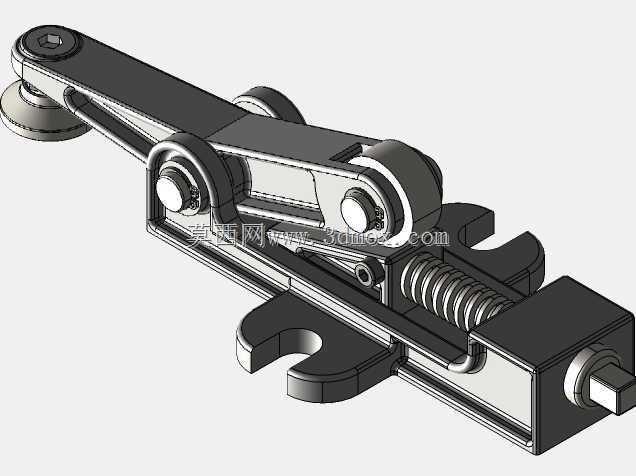

　　这套夹紧固定件主要面向带标准T形槽的工作台面，在小高度空间内完成工件侧向或上侧压紧。现场装配工位、焊接拼台、轻型加工台面以及检测工装里，经常遇到工件上方操作空间不足、常规立式压板干涉刀具或焊枪的问题；该结构把铰接回转、钩形压臂和端部锁紧区域集中在较低轮廓内，能够在槽宽10毫米的T槽上快速布置，最大高度控制在40毫米，适合薄板、型材、小型机加件和组合夹具底板的临时或重复定位。

　　从使用逻辑看，夹具并不依赖高大的立柱支撑，而是通过底座与T槽螺母配合形成下部锚固，再由弯转的压臂把锁紧力传递到工件边缘。压臂外形呈闭环钩状，中间留出铰接与运动空间，端部设置同轴孔位，用于安装销轴、锁紧螺钉或快速压杆。受力时，T槽承担水平约束和拔出反力，压臂接触区承担向下压紧力，铰接孔附近则承受弯剪复合载荷；因此建模时孔壁、臂根过渡和底座接触面都需要保留足够壁厚，避免在反复夹紧后出现局部张开或销轴孔椭圆化。

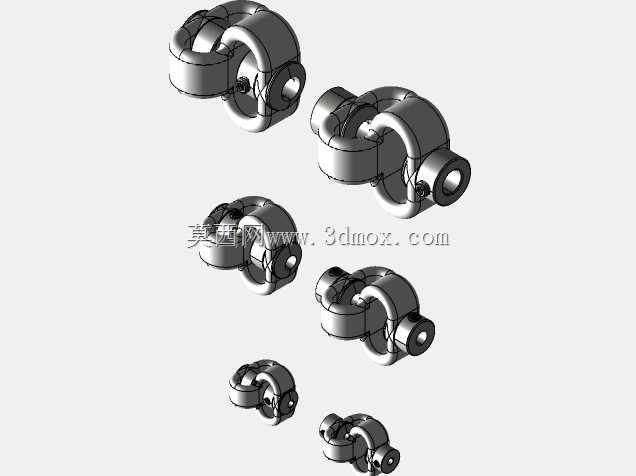

　　结构布置上，多个规格并列呈现，能够看出同一夹紧原理在不同喉深、臂宽和压点高度下的派生方式。较小规格适合狭窄槽距和轻载定位，较大规格可覆盖更厚工件或更远压点。压臂外侧采用圆滑曲面，并非单纯外观处理：一方面减少工人在拆装时被锐边划伤的风险，另一方面在铸造、锻造或数控加工后，圆弧过渡能够降低应力集中。内侧轮廓则围绕运动包络展开，保证压臂抬起、回转和压下时不与底座、螺栓头以及T槽边缘发生干涉。

　　安装边界需要重点核对。工作台T槽上部窄口、下部宽腔的尺寸决定了滑块螺母的放入方向和旋转锁紧角度；10毫米槽宽条件下，夹具底座不宜设计得过宽，否则相邻槽位会互相挤占。40毫米最大高度意味着压紧螺钉的操作空间也被压缩，实际选用时可配合短柄内六角、矮头螺钉或偏心快压件。若用于焊接工位，应在压脚与工件之间预留焊渣飞溅的清理间隙；若用于机加工台面，则要确认切削力方向，尽量让主要载荷指向T槽长边和夹具挡边，而不是仅靠摩擦力承受冲击。

　　三维建模时，可先按T槽中心线建立装配基准，再绘制底座贴合面和销轴孔轴线。压臂属于典型空间回转件，外形曲面与孔系需要同时满足运动和强度要求，建议先完成骨架草图，确定铰接点、压触点和底座锚固点之间的力臂关系，再细化外壁。喉深越大，压臂根部弯矩越明显，不能只按外观缩放；若需要提升夹紧力，应优先增大销轴直径、加宽臂体截面或提高压脚接触面积，而不是简单加长压臂。

　　在工装设计实践中，这类夹具还常与定位块、挡销、支承钉组合使用。T槽提供灵活的位置调整，夹具提供可重复夹紧，定位元件则承担准确边界。对于多品种小批量生产，同一套T槽台面上可根据工件外形更换不同规格夹具，减少专用胎具数量；对于自动化上下料工位，低轮廓结构也能给机械手末端留出取放路径，降低夹爪与压紧件碰撞的概率。整体来看，该结构的价值不在于复杂机构，而在于在有限高度和标准槽位条件下，把锚固、铰接、压紧和避让几个工程需求紧凑地整合在一起。
