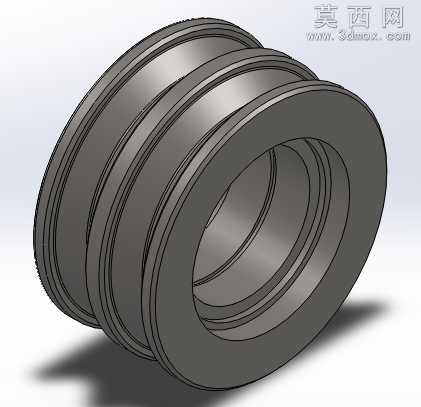

双槽式工业传动滑轮三维结构设计

本作品为工业场景常用的双槽传动滑轮三维建模成果，建模过程以参数化设计思路为核心，先通过旋转凸台指令构建滑轮的基础回转基体，精准匹配轮体的内外径尺寸、轴向总宽度参数，保证轮体的同轴度公差符合机械传动的装配要求。建模阶段重点处理轮槽的结构细节，两道V型导向轮槽分别设置合理的槽深、槽角与槽面圆弧过渡，既能够适配对应规格的绳索、皮带传动需求，也能避免槽口应力集中导致的轮体磨损问题，轮体内部的轴承安装位做了阶梯式结构设计，预留出标准轴承的装配间隙与定位台阶，可直接匹配常用标准深沟球轴承实现转动配合，无需额外二次修改结构。材质渲染阶段采用哑光金属质感的结构钢材质，对轮体外缘、槽面做了细微的机加工纹理处理，还原真实五金零件的表面加工质感，同时通过光影渲染突出轮体各台阶面的层次关系，清晰展现各部分的结构比例。设计过程中充分考虑滑轮的实际使用场景，轮体两端的挡边做了加厚处理，能够有效防止传动过程中绳索、皮带脱出轮槽，各棱边位置均设置了符合机械加工规范的倒角与圆角，既消除了零件的锐边安全隐患，也能优化零件的应力分布，提升长期重载使用下的结构强度。整个模型的结构完全遵循机械设计手册中滑轮类零件的设计规范，所有尺寸参数均可直接对接生产加工环节，可用于起重设备、传动输送机构、导向张紧机构的虚拟装配调试、运动仿真验证，也可作为机械设计教学环节的典型五金零件参考案例，帮助学习者掌握回转类五金零件的建模逻辑与结构设计要点。
