倒置式压力开关连接结构三维设计

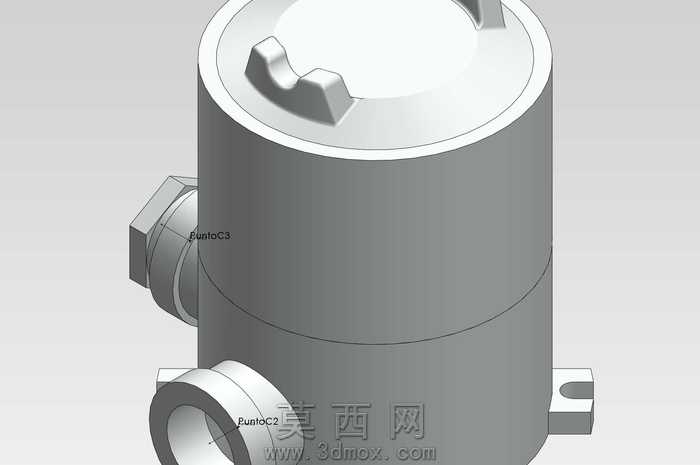

本作品为倒置式压力开关的三维建模设计，采用SolidWorks完成全参数化建模流程，建模阶段优先梳理产品的功能逻辑与装配关系，先搭建整体骨架定位各部件的空间位置，再逐一细化单个零件的结构特征。主体外壳采用圆柱式腔体结构，建模时通过拉伸、旋转命令构建基础轮廓，顶部设置对称式卡扣定位结构，用于和配套端盖实现快速卡接装配，卡扣处做了圆角过渡处理，避免应力集中同时提升装配顺滑度。侧面设置两个不同规格的流体连接接口，分别适配0.75英寸与0.5英寸的管路连接需求，接口处设计了外螺纹与密封端面结构，建模时通过螺旋线扫描生成标准螺纹特征，密封端面预留了密封件安装槽位，保证流体通路的密封性。底部设置安装固定支耳，支耳上开设定位安装孔，用于将压力开关固定在设备安装位，支耳与主体腔体的连接位置做了加强筋结构设计，提升安装后的结构强度。材质配置阶段，主体外壳赋予哑光金属材质，模拟铸铝壳体的表面质感，螺纹接口处赋予亮面金属材质体现机加工后的表面效果，密封槽位置赋予橡胶材质区分不同功能部件。渲染阶段采用柔和的工业环境光，多角度展示产品的外部结构与接口位置，同时通过爆炸视图的呈现方式（即作品名中的Explotion所指的爆炸展示逻辑），清晰展现各零件之间的装配关系与配合位置。设计思路上围绕家用流体管路的压力检测需求，优化了倒置安装的结构适配性，调整了接口的朝向角度，避免安装后与周边管路产生干涉，整体结构紧凑，在满足压力检测功能的前提下尽可能缩小产品体积，适配狭小的安装空间，各零件的配合公差按照常规机械加工精度设置，可直接用于后续的工程图导出与样机加工参考。
