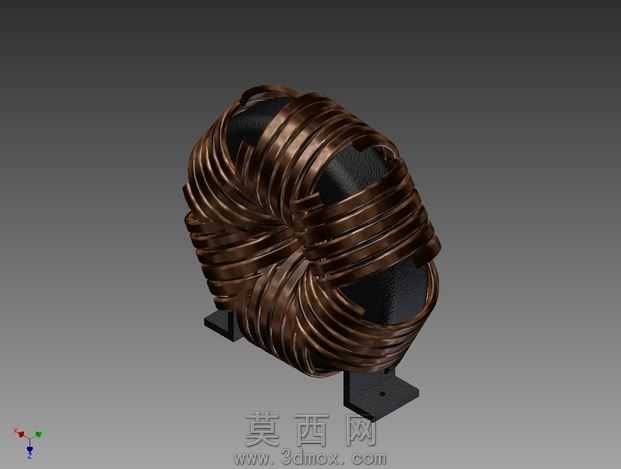

环形铁氧体磁芯绕线变压器三维建模作品

本作品为环形铁氧体磁芯绕线变压器的三维建模成果，建模过程依托三维参数化设计软件完成，首先对实物变压器的结构特征进行拆解分析，确定核心建模逻辑：先完成环形铁氧体磁芯的基础形体构建，通过回转特征生成磁芯的环形基体，对磁芯表面做哑光粗糙质感的材质调整，还原铁氧体材质特有的深黑哑光、略带颗粒感的表面特性，同时对磁芯底部的两个安装固定支架单独建模，通过拉伸、切除特征做出支架的安装孔位与折弯结构，赋予支架哑光黑色金属材质，还原固定件的结构强度质感。绕组部分是本次建模的重点，针对多股扁铜漆包线分层绕制的结构，先通过螺旋线特征匹配环形磁芯的曲率生成绕线路径，再通过扫描特征生成单根扁铜线的基础形体，按照实际绕制的排布规律，对绕组进行分层阵列、角度偏移，还原多匝铜线紧密堆叠、交叉排布的真实绕制状态，铜线材质调整为紫铜做旧质感，添加细微的表面氧化纹理与金属反光特性，让绕组呈现出真实铜材的厚重金属光泽，同时还原扁铜线边缘的细微倒角，避免模型边缘过于锐利失真。渲染阶段采用三点布光方案，主光源从斜上方打亮绕组的铜质反光面，辅助光源补全磁芯暗部细节，底部添加微弱的环境反光，突出安装支架的结构轮廓，背景采用渐变灰色调，让视觉焦点集中在变压器本体上。设计过程中严格参考实物的尺寸比例，对绕组的绕制匝数、排布间隙、磁芯的环径比例、支架的安装孔距都做了参数化约束，既保证模型外观的还原度，也保留了参数可调整的空间，可用于电子元件结构展示、电源产品装配模拟、教学演示等场景，模型结构完整，各部件可单独拆分编辑，材质分层清晰，能够直接导入渲染软件做进一步的效果调整，也可用于装配干涉检查、结构原理演示等用途，完整还原了环形铁氧体变压器的典型结构特征，从磁芯的基体形态到绕组的绕制细节，再到底部固定支架的安装结构，都做到了与实物高度一致的还原，兼顾了外观展示效果与结构参数的准确性。
