车间TIG焊接作业高支撑工装台

　　在中小批量钣金件、小型框架构件的氩弧焊作业场景里，常规高度的焊接工作台往往需要操作人员长期弯腰对位，长时间作业下腰部劳损、焊缝对位精度波动的问题十分突出，这款加高型焊接作业台正是针对这类工位痛点完成的结构设计。整体台体落地支撑高度设定为120cm，这个高度取值并非随意设定：匹配国内多数成年焊工站立作业时的手肘自然抬升高度，施焊时持焊枪的手臂可以自然搭靠在台边，不需要刻意抬臂或者弯腰，在进行长直焊缝、连续点阵定位焊作业时，操作人员可以保持舒展的站姿，连续作业的疲劳度大幅降低，尤其适配TIG钨极氩弧焊这种需要双手配合、送丝动作精细的焊接工艺——TIG焊过程中焊工需要一手持焊枪控制弧长，另一手手动填充焊丝，台体高度适配后，双手的操作稳定性会明显提升，焊缝成型的一致性也更容易把控。

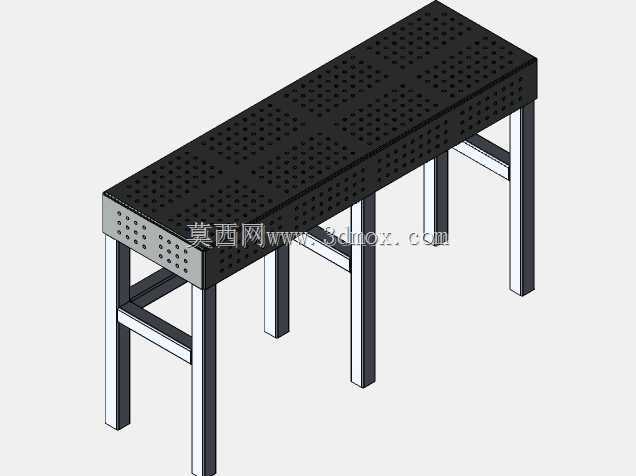

　　台面上的孔系参数采用16mm孔径、50mm节圆直径的阵列布局，这套孔系是整个工装台的功能核心：区别于普通平面焊接台仅靠压板随意夹持的方式，统一规格的阵列孔可以快速搭配快速锁紧销、万向定位挡块、压紧夹钳、角度支撑座等工装附件，不管是待焊的矩形管材框架、异形钣金壳体，还是多组件拼装的焊接总成，都可以通过孔位快速完成定位，不需要每次施焊前都临时划线、找正、点焊固定，大幅缩短单件工件的装夹辅助时间。孔位沿整个台面的长向、宽向均匀排布，即使是长度跨越大半个台面的长杆件，也可以在两端、中间多个点位同步设置定位支撑，避免焊接过程中工件受热移位，焊后冷却的变形量也能通过预设的反变形支撑点位得到控制。

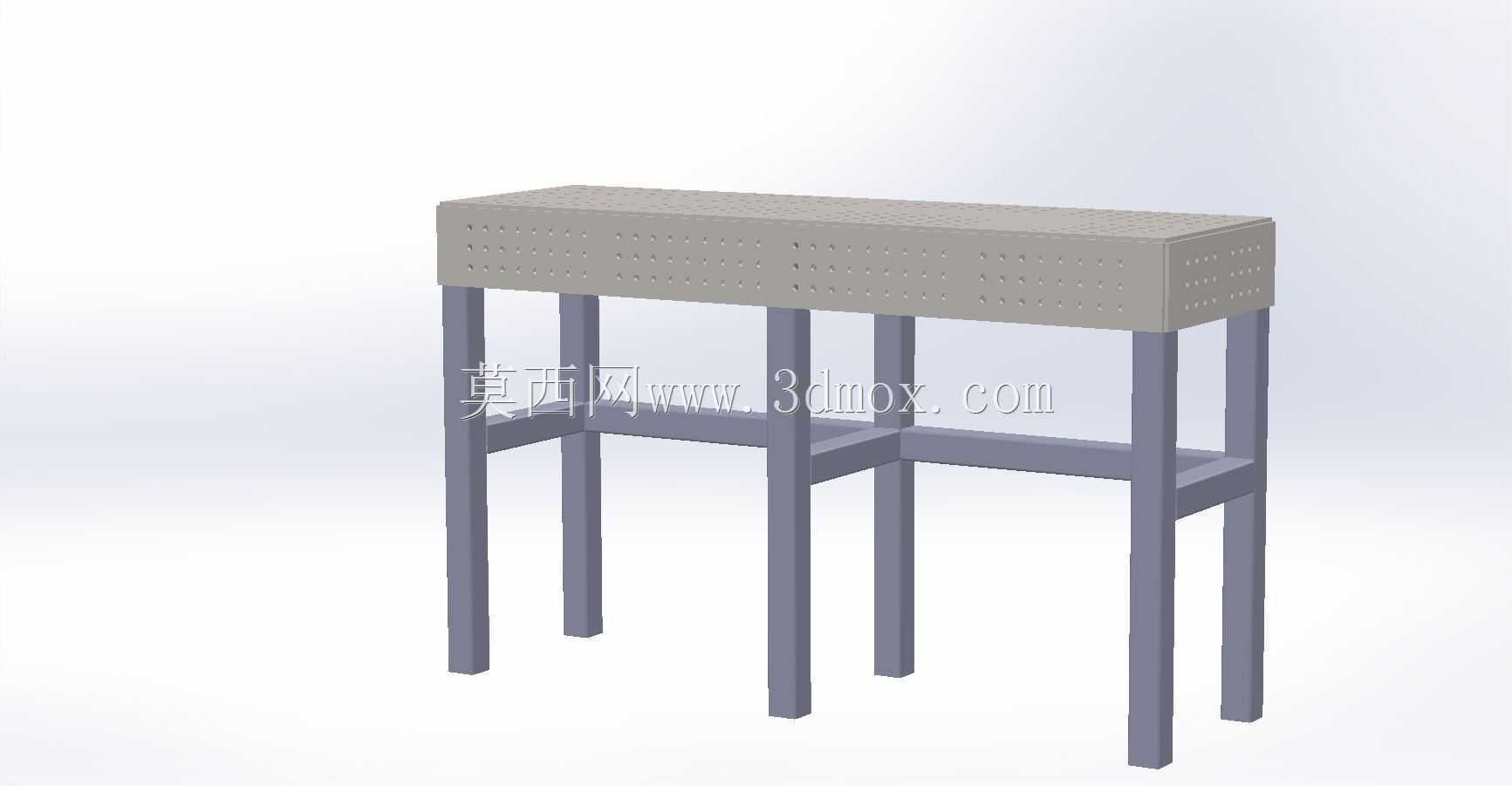

　　从支撑结构的设计逻辑来看，六条立式支腿采用等截面方管型材制作，相比常规四条腿的工作台，额外增加的中间支腿正好落在台面长向的中部受力区间，台面满铺工装、放置重型待焊构件时，中部的下挠变形量被控制在极小范围内，不会出现台面中部凹陷、孔位错位的问题。支腿之间在中下位置设置了横向连接梁与斜向补强梁，把所有独立支腿连成一个整体刚性框架，焊接作业中难免存在的敲击、工装卡紧的侧向力，都可以通过连梁分散到整个台架，不会出现单条支腿受力晃动的情况。支腿的底部预留了安装固定板，可以直接通过膨胀螺栓固定在车间混凝土地面上，进一步抵消大工件装夹时的侧向倾覆力矩，即使在台面上延伸固定超出台面边缘的长构件，台体也不会出现翘动。

　　台面本体采用厚钢板整体加工成型，阵列孔全部采用数控钻孔完成，孔位的位置度公差控制在工装夹具通用的允许范围内，相邻孔的间距偏差不会导致锁紧销卡滞或者定位偏移。台面的厚度选型兼顾了刚性和整体重量：太薄的台面在长期焊接热影响、夹具反复压紧的作用下容易出现板面翘曲，太厚则会造成台体整体过重、车间移位调整困难，当前设计的板厚可以承受常规车间几吨级的局部压紧力，同时长期承受焊接飞溅、弧光烘烤后也不容易出现形变。台面的边缘做了钝化倒角处理，操作人员来回走动、取放工件时不会被锋利的钢板边缘划伤，也避免了吊放工件时边角磕碰崩缺。

　　在实际工位排布中，这款高焊台可以沿车间焊接区的流水线方向并排布置，台体的长条形台面正好适配长型材、长框架类工件的焊接工序，工件从上游定位工位转移到台面上后，可以一次完成所有接缝的焊接，不需要中途翻转调整台架。台体下方的留空高度充足，焊接过程中产生的焊渣、打磨碎屑可以直接落到地面，定期清扫即可，不会在台架内部堆积杂物；下方的空余空间也可以临时放置焊枪支架、焊丝桶、防护面罩等作业辅具，不需要在工位周边额外摆放置物架，节省焊接工位的占地面积。针对多品种小批量的焊接生产需求，这套孔系台面不需要针对不同产品定制专用焊接工装，仅通过更换孔位上的定位附件，就可以快速切换不同产品的装夹方案，新品试制阶段的工装准备周期被大幅压缩，也省去了大量专用工装的存储、维护成本。

　　安装边界方面，台体的整体占地轮廓在设计时就预留了周边操作空间，六个支腿的落点分布均匀，对车间地面的压强很低，普通硬化车间地面不需要额外做地基加固就可以直接安装就位；台面上所有16mm孔的通孔设计，也方便穿过定位螺栓、接地线缆，焊接地线可以直接通过孔位连接到台面下方，避免地线随意拖拽在地面造成破损、打火的隐患。整个台架的结构没有复杂的传动、气动组件，日常维护仅需要定期清理孔内积存的焊渣、检查支腿连接螺栓的紧固状态即可，长期在高粉尘、焊接飞溅的恶劣车间环境下使用，故障率极低，非常适合作为焊接车间的通用标准化作业工位使用。
