六英寸车用排气消声筒体总成结构

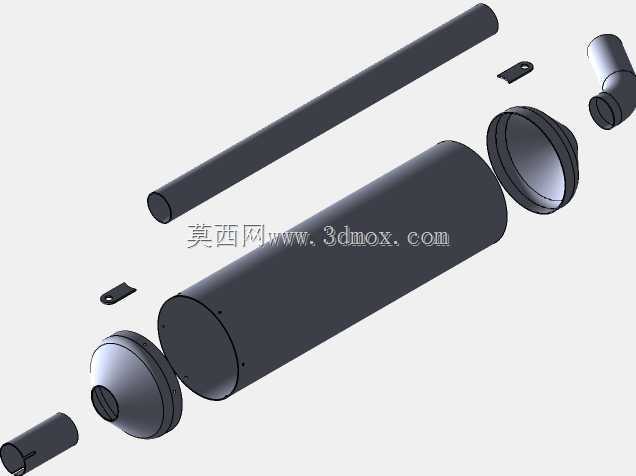

　　这套结构围绕小排量轻量化车型的排气后段展开，主体采用六英寸外径的圆筒形消声腔，适配Super Seven一类开放式跑车的后置排气布置。整车底盘空间狭窄，侧后方管路走向受车架管、悬架摆臂和车身外板限制，因此模型没有采用一体化封闭筒体，而是把主腔、进出气管、端盖、弯管接头和小支架拆分成独立零件，便于在装配阶段核对每一段的干涉边界，也方便后续按实车姿态调整焊接角度。

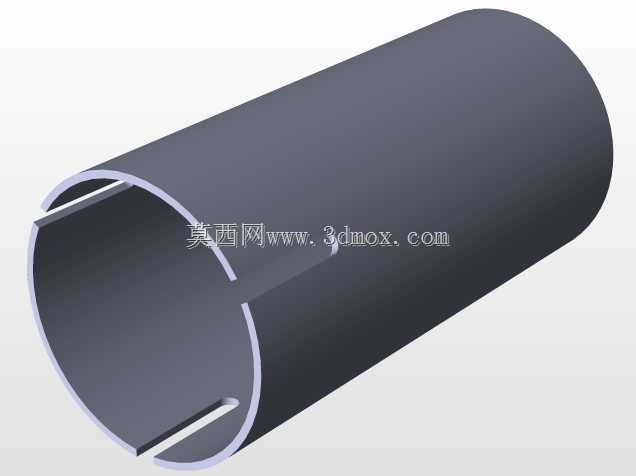

　　主消声腔承担主要的膨胀降噪作用。废气从发动机排气歧管经前段管路进入后，先通过带穿孔的中心管导入筒内。中心管上的穿孔并非随意布置，孔区需要落在筒体有效腔长范围内，使气流在穿过小孔时被分割成多股细小射流，再在腔体内膨胀、碰撞和减速，削弱排气脉冲的峰值能量。筒体两端采用可拆卸式端盖结构，端盖与筒身之间保留搭接止口，实际制造中可沿止口圆周焊接密封；端盖外形随圆筒曲率收边，能够减少端部应力集中，也让内腔有效容积尽量接近六英寸筒体的理论空间。

　　进气侧和出气侧的管路走向在模型中区分明确。长直管用于沿车架纵梁方向延伸，保证排气路径有足够长度完成初步稳压；短管和90度弯管则用于绕过车架或后桥附近的紧凑区域，使消声器出口能够朝向车尾或侧后方。弯管接头端部带有插接段，装配时可插入对应管口形成定位，再通过卡箍或环缝焊接固定。对于这类低车身车型，排气末端的位置不仅影响背压和噪声，还关系到热气流对轮胎、线束和车身复合材料的影响，因此弯管角度和出口高度需要在总布置阶段反复校核。

　　从外形尺寸看，六英寸外径是整个总成的核心边界。筒身直径较大，在同类小型跑车上属于偏粗的后段消声器，能够在有限长度内容纳更充足的膨胀腔；但这也意味着筒体离地间隙、侧向避让距离和安装点位置必须提前锁定。模型中筒体表面设置了若干小凸台和支架特征，可用于焊接吊耳、固定隔热板或连接橡胶悬挂件。实际装车时，消声器不能完全刚性固定在车架上，需要通过带缓冲的吊耳吸收发动机振动和管路热膨胀，否则焊缝位置容易在长期冷热循环中产生疲劳裂纹。

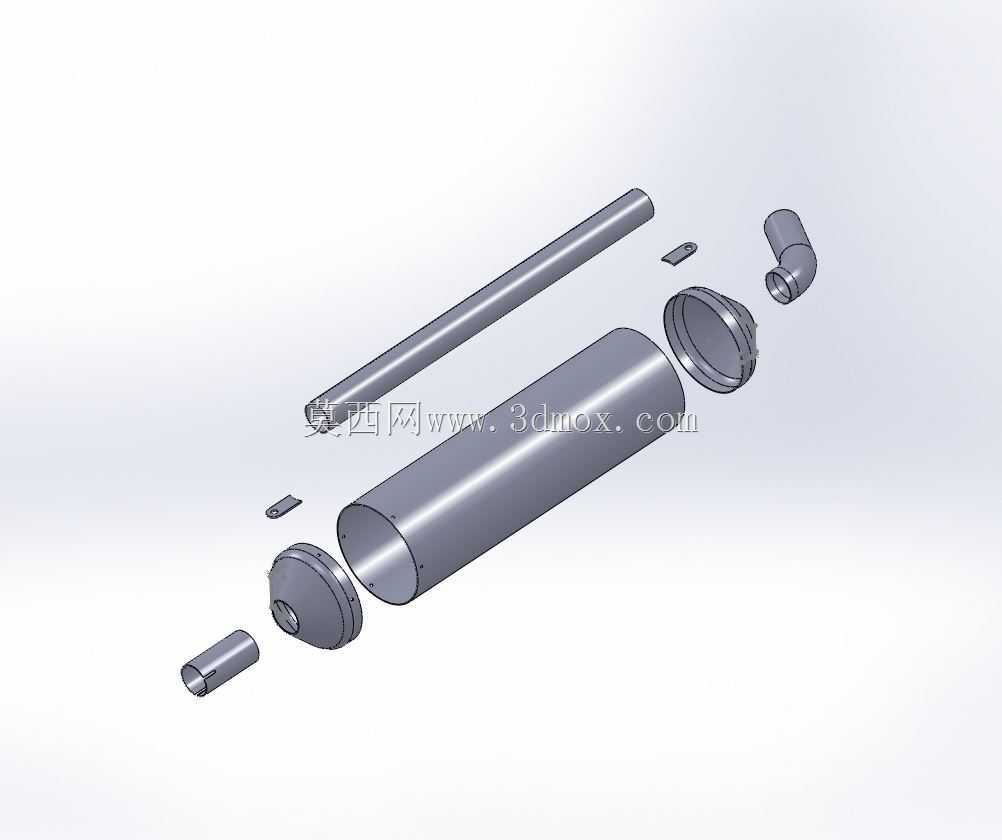

　　设计思路上，这套结构优先保证可制造性和装配可视性。圆筒主体适合卷板成型，端盖可通过冲压或旋压获得，直管和弯管可采用标准管径管材加工；穿孔中心管则可在弯制或焊接前完成钻孔，保证孔位一致性。拆分式建模让设计者能够清楚看到内腔零件的相对位置：中心管贯穿主腔，端盖封住两侧，弯管负责改变气流方向，小支架承担安装定位。各零件之间的配合段均留出重叠区域，避免三维装配中出现面与面刚好齐平却无法表达焊接关系的问题。

　　在工程应用中，这类消声器不仅要满足降噪需求，还要控制排气背压。若中心管穿孔面积过小、腔体导流不合理，发动机高转速下废气排出受阻，会影响充量交换和动力响应；若腔体容积不足或管路过直，排气噪声又会过于明显。六英寸筒体提供了较大的截面，有利于降低腔体内气流速度，使脉冲压力在腔壁和管孔之间逐步衰减。端盖、管接头和筒体的连续焊缝则保证废气不会从非设计位置泄漏，避免出现异响、废气窜入座舱或局部过热。

　　安装边界方面，筒身轴线应尽量与车架走向保持一致，减少不必要的急弯；两端管路在插接处需要保留合理插入深度，以便焊接或装卡后承受振动。弯管附近应与悬架运动件保持动态间隙，不能只校核静态位置；筒体下方还要考虑颠簸工况下的跳动余量。对于外露式改装车排气，筒体直径和端头形态也会影响车尾视觉比例，因此该结构在满足声学和性能要求的同时，也保留了明显的机械裸露风格。整体模型把腔体、穿孔管、端盖、弯管和安装小件完整表达，适合用于排气系统布置校核、焊接组件拆解展示以及后续消声性能方案推演。
