克朗克触发轮汽车发动机信号盘

　　该零件属于发动机曲轴位置采集系统中的触发信号盘，装配在曲轴前端或后端随轴同步旋转，外缘均布的触发齿经过电磁/霍尔传感器时产生脉冲序列，ECU据此判定曲轴转角、活塞上止点位置与发动机转速，是点火正时、燃油喷射顺序控制的核心机械基准件。

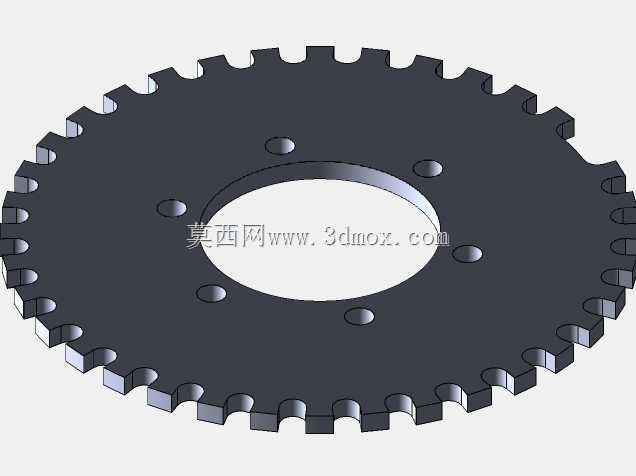

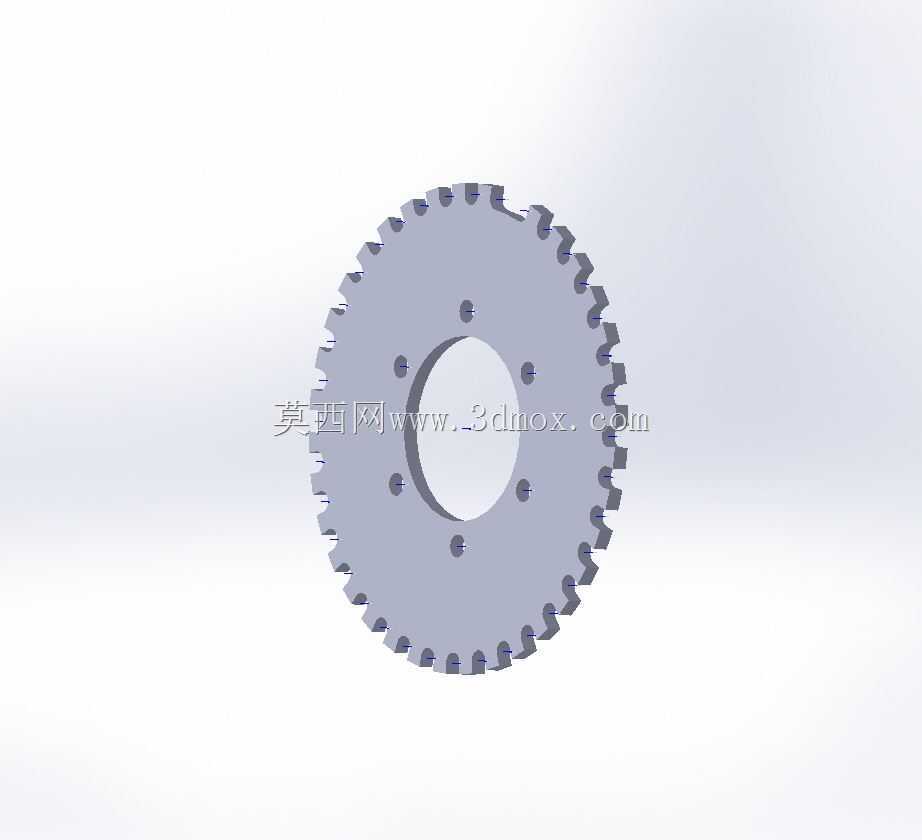

　　从现场装配边界来看，盘体中心大孔与曲轴轴颈采用过渡配合定位，端面上周向均布的6个小孔用于穿装固定螺栓，将触发轮压紧在曲轴正时安装面；设计时需严格保证中心孔与曲轴轴线的同轴度，否则齿顶圆相对传感器的气隙会随轴转动周期性波动，轻则信号幅值不稳、转速采样抖动，重则缺齿误判导致点火错乱。外缘触发齿的齿形、齿距公差直接决定脉冲间隔精度，建模时齿廓采用渐开线类短齿结构，齿顶预留传感器标准安装气隙，盘体轴向厚度控制在较薄区间，既保证齿部刚性避免高速旋转下齿盘颤振，又尽可能减小转动惯量，降低曲轴附加转动负载。

　　实际整车应用场景中，这类触发轮多用于老式罗孚V8这类大排量V型八缸发动机的改装与维修替换，配套非接触式转速传感器安装在缸体对应支架上，传感器探头正对齿顶圆，装配时需用塞尺校核气隙在厂家规定区间，气隙过大会导致信号弱、高速丢脉冲，气隙过小则运行中齿盘径向跳动会刮擦探头造成部件损坏。盘体材料一般选用中碳钢冲压或机加工成型，表面做发黑防锈处理，兼顾导磁性能——电磁式传感器依赖铁磁材料齿部切割磁场产生感应信号，若采用非导磁材料将无法输出有效触发波形。

　　结构设计思路上，盘体采用扁平圆盘式布局，外缘整圈排布等距触发齿，无额外缺齿标识时依靠传感器配合凸轮轴位置信号完成缸序判别；端面6个安装孔沿分度圆均匀分布，孔位角度公差需控制在很小范围，避免装配时出现相位角偏差，一旦触发轮相对曲轴的周向相位错位，所有点火喷射正时都会整体偏移，发动机将出现动力不足、回火、怠速抖动甚至无法启动的故障。三维建模过程中，先绘制中心基准孔与安装分度圆草图，拉伸生成盘体基体，再通过圆周阵列命令生成全部轮齿与安装孔，齿根处做小圆弧过渡消除应力集中，防止发动机频繁启停交变扭矩下齿根产生裂纹；盘体内孔与安装面的垂直度、两端面平行度都需要在工程图中标注形位公差，保证压紧后盘面与曲轴轴线垂直，高速旋转时不会产生端面跳动。

　　从安装空间维度考量，触发轮装入发动机前端正时腔内部，周围要避让正时链条、张紧器与前盖内壁，盘体外圆直径不能与周边固定件发生运动干涉，轴向厚度方向要留出传感器安装与调整余量；维修替换场景下，拆卸时需标记触发轮与曲轴的原始装配相位，重装时对准定位销或按规定转角紧固螺栓，紧固后盘动曲轴数圈确认无卡滞、传感器探头无刮擦，再启动发动机验证转速信号输出是否平稳。这类信号触发件虽然结构不复杂，但加工与装配的相位精度、形位公差直接决定发动机电控系统能否正常获取转速基准，是动力总成传感系统里不可缺失的关键机械零件。
