GAZ车辆140-95规格螺旋弹簧液压减震支柱

　　这套减震支柱结构对应轻型越野车辆、改装小车以及非道路通勤底盘上常见的弹性阻尼总成，核心作用是把车轮经过颠簸路面时产生的往复冲击转化为可控的衰减运动，避免车架直接承受刚性撞击，同时让轮胎在起伏后尽快贴回地面。整支部件采用同轴布置思路，外部螺旋弹簧承担静态承载与回弹蓄能，内部筒式阻尼器负责抑制弹簧反复振荡，二者组合后既支撑车身重量，又控制悬挂行程末端的冲击节奏。

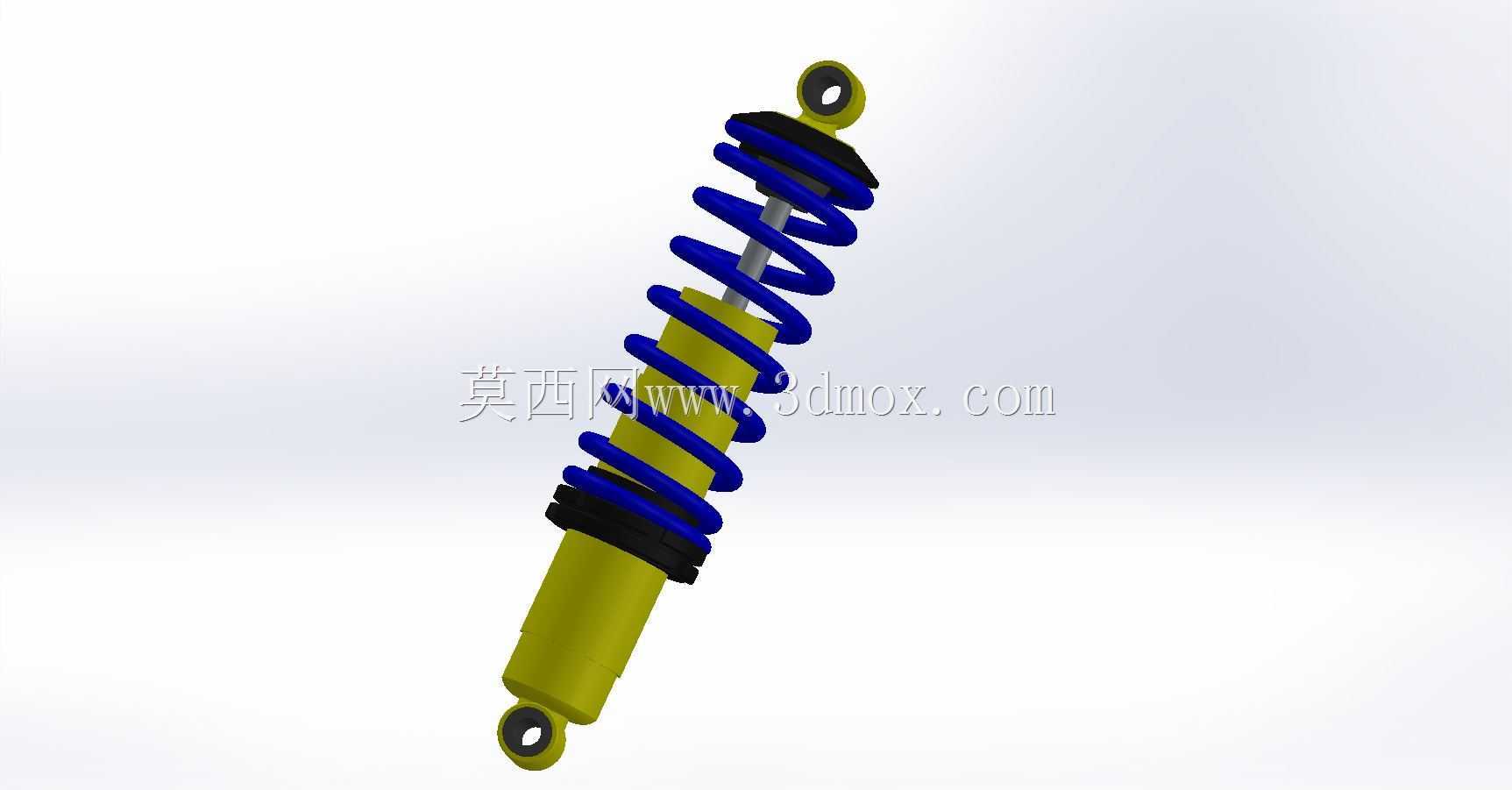

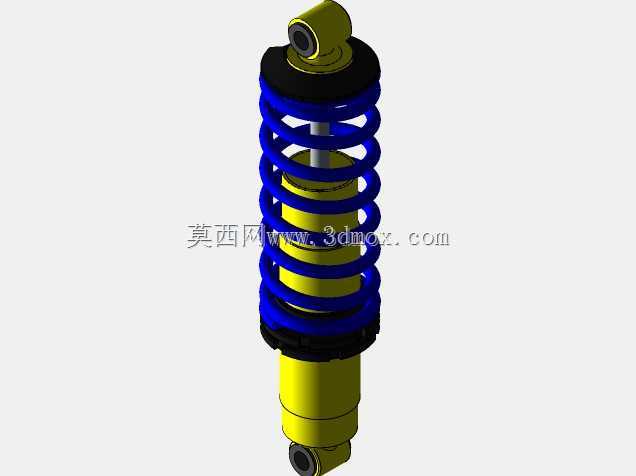

　　从三维结构看，阻尼筒主体沿竖直方向布置，下段为橄榄黄绿色的储油筒身，内部容纳活塞杆、活塞阀系与液压油腔；上段伸出镀铬质感的活塞杆，外部由蓝色螺旋弹簧环绕。弹簧两端通过黑色弹簧座定位，上端弹簧座配合顶部吊环形成承载界面，下端弹簧座卡在筒身台阶处，把弹簧预紧力传递到阻尼器壳体。上下两端均采用带衬套的环形吊耳结构，吊耳中心预留铰接孔，孔内嵌入橡胶或聚氨酯衬套，这类结构允许安装后在车轮跳动过程中产生小角度摆动，补偿悬挂导向杆件运动带来的角度偏差，避免活塞杆承受侧向弯矩。

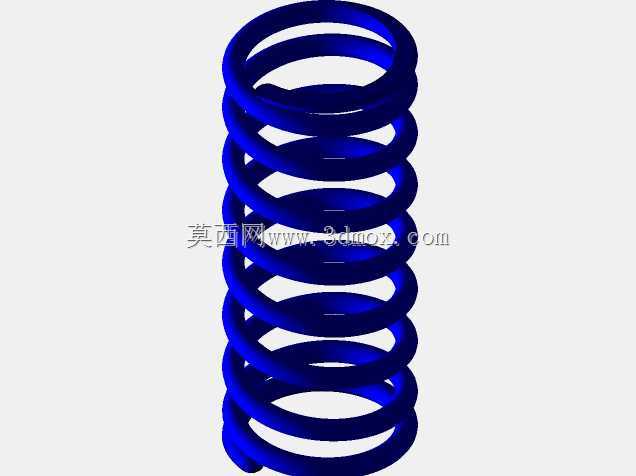

　　实际装车场景中，这类支柱多用于GAZ系列轻型车辆的前后悬挂，也常见于Super Seven一类轻量化自制跑车、全地形小车的改装底盘。选型时首先要核对两个吊耳中心距的安装边界，模型对应140-95规格区间，需结合车辆满载静弧高确认自由长度与压缩余量；吊耳孔径要匹配车架摆臂销轴直径，衬套压装后应保证铰接转动灵活且无明显径向旷量。弹簧的线径、圈数与中径决定刚度，建模时蓝色弹簧的节距、有效圈数和两端并圈形态都按实物还原，可直接用于干涉检查：弹簧在最大压缩状态下相邻圈不得并死碰擦，弹簧外径与筒身、周边车架管梁之间要保留径向间隙，防止泥水污染后出现磨簧异响。

　　设计思路上，把弹簧与阻尼器集成同轴，能减少悬挂占用的横向空间，便于在紧凑的轮舱内布置；阻尼器底端吊耳靠近车轮侧、顶端吊耳靠近车架侧的布置，让冲击力沿筒身轴线传递，活塞杆主要承受轴向拉压。工程建模时需重点关注几个配合关系：弹簧座与筒身的定位台阶要限制弹簧径向滑移，上端弹簧座与活塞杆顶端的连接需承受弹簧回弹的轴向拉力；上下吊耳的铰接孔轴线应保持平行，若装车后两孔轴线错位，会导致衬套偏磨、活塞杆油封早期渗漏。

　　外形尺寸层面，整支支柱呈细长柱状，弹簧螺旋段构成最大外轮廓，筒身直径小于弹簧中径，两端吊耳沿轴向向外延伸并带同轴孔。安装边界校核要覆盖三种极限姿态：自由状态下两吊耳中心距对应悬挂伸张行程，需保证减震器未被拉到极限；满载静平衡位置弹簧处于预压缩状态，阻尼器活塞停在行程中段；车轮上跳至极限时，筒身与活塞杆收缩，弹簧压缩量叠加阻尼行程不得超出机械限位。此外，吊耳衬套的压装宽度、销轴锁紧方式也要在装配模型中留出空间，周边刹车管路、挡泥板等件在转向和跳动全过程不能与弹簧螺旋外缘干涉。

　　结构细节上，筒身中部的黑色限位挡圈用于约束下弹簧座位置，也可作为压缩行程的缓冲限位参照；顶端吊耳与弹簧座之间的黑色托盘承担弹簧端面贴合，端面需磨平以保证弹簧受力均匀。阻尼器本身依靠油液流经活塞阀孔产生阻尼，压缩与复原行程的阻尼力不对称，建模时虽未细化内部阀片，但外部比例、吊耳位置和弹簧匹配关系完整，可用于底盘布置、悬挂运动校核、改装件选型对比以及教学演示，帮助结构工程师直观理解弹性元件与阻尼元件同轴集成后的装配关系与运动边界。
