工业设备桥式U型拉手结构设计

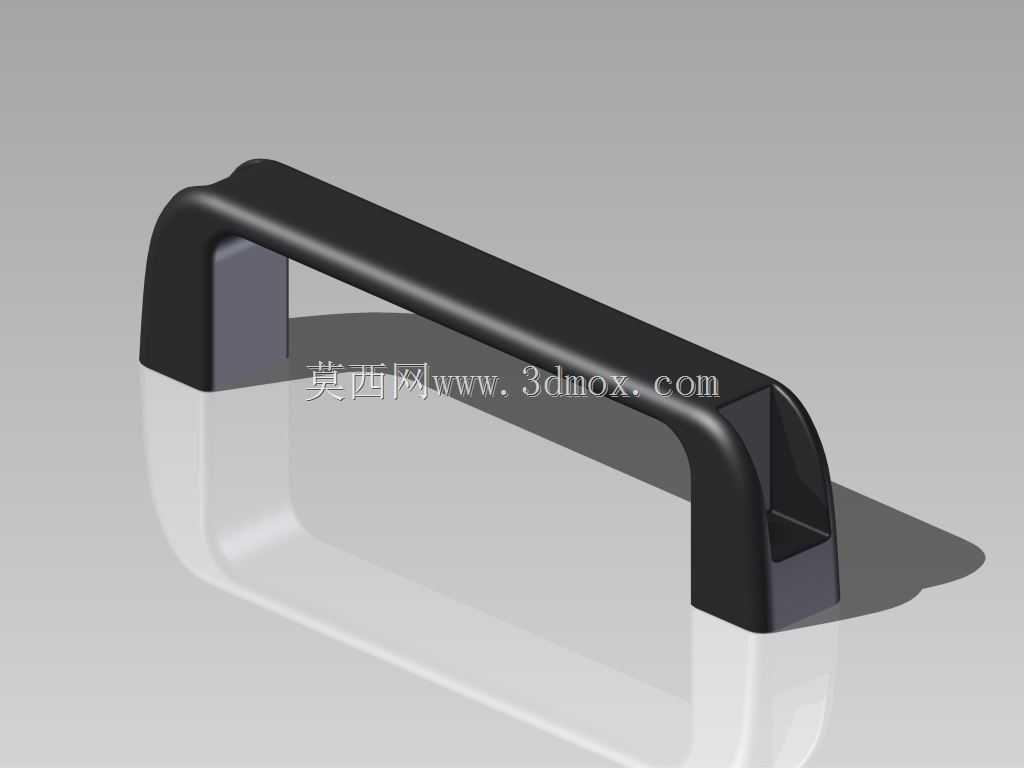

　　车间里做钣金机柜、检测台架改造的时候，最容易被忽略的往往就是外露操作件——拉手。很多项目前期把机架强度、门板密封、内部走线都算得很细，最后随手选个塑料提手，用不到半年要么根部开裂，要么握持硌手，维护人员开门搬移时总觉得别扭。这次梳理的桥式U形拉手，就是针对这类工业场景做的结构件，中心跨距179mm，配M8安装螺纹，从受力路径到安装边界都按实际装机需求推敲过。

　　先从安装边界说起，拉手两个支脚的底面是完整贴合面，对应门板或机架侧板的安装区域，需要在面板上开出对应M8螺钉的过孔，孔位间距严格对齐179mm的中心距，支脚底部做了下沉沉台结构，装配后螺钉头完全藏在支脚内腔，不会外露刮擦操作人员的手背。安装面要求平面度控制在0.3mm以内，如果是1.5mm以下的薄钣金门板，建议在门板背面加装补强垫板，避免长期提拉时钣金局部变形凹陷；如果是铝型材框架或者厚塑料检测设备外壳，直接攻M8螺纹孔或者预埋压铆螺母即可，支脚的高度留出了足够的扳手空间，锁紧内六角螺钉时不用刻意歪斜工具。

　　受力逻辑上，这种桥式拉手没有做单薄的直角转折，横梁和两侧支脚的过渡位置全部采用大圆弧圆角，一方面消除了注塑或者机加工时的应力集中点，另一方面操作人员满把握持的时候，掌心贴合的横梁段没有尖锐棱边，戴劳保手套推拉也不会勾住织物。横梁截面做了微幅的弧度下沉，不是生硬的直杆，握持时手指自然弯曲的弧度刚好和横梁下沿贴合，哪怕是搬运较重的设备抽屉、开启厚重的电气柜门，手掌局部压强也不会集中在某一根指骨上。两侧支脚从横梁向下逐渐加宽，到安装贴合面处的截面厚度最大，相当于把提拉的载荷顺着圆弧过渡直接分散到两个安装点的整个贴合区域，而不是让载荷集中在支脚和横梁的焊接/成型转角处，常规单人200N以内的反复提拉载荷下，根部不会出现断裂隐患。

　　实际应用场景覆盖很广，自动化生产线的防护门、立式检测仪器的侧部搬运位、重型工具柜的抽屉面板、小型工装台架的移动扶位，都能用到这个规格的拉手。不同于小型柜门的迷你旋钮，179mm的跨距刚好适配成年人手掌的握持宽度，既不会因为跨距太小只能用手指勾拉，也不会因为跨距过大占用过多面板安装空间。外观表面做了哑光黑色处理，在工业车间环境下不容易留下指纹和轻微划痕，和常见的钣金喷塑设备、黑色阳极氧化铝型材机架的视觉风格统一，不会在设备外观上出现突兀的亮色配件。

　　建模过程中把支脚内部的安装空腔、螺钉避让深度都做了完整表达，不是单纯的外观曲面：支脚内腔深度足够容纳M8×20的内六角螺钉加上垫片，装配时螺钉从门板背面穿入，从支脚内部锁紧，外部看不到任何紧固件，既避免了外露螺钉积灰积油污，也防止设备搬运过程中突出的螺钉勾挂周边管线。横梁的壁厚按照常用增强尼龙或者压铸铝合金的成型工艺做了均匀过渡，壁厚差控制在1.5倍以内，注塑生产时不会出现缩痕，压铸时也不会产生局部气孔。如果是用3D打印做小批量设备定制件，这个均匀壁厚的结构打印时不需要额外加大量支撑，成型后把手位置的强度完全能满足日常使用。

　　现场调试的时候还要注意，安装拉手的位置要避开门板内部的走线槽和元器件凸出位置，支脚向后的避让空间要留够，不能出现拉手锁紧后和内部线缆干涉的情况。拉手突出面板的高度经过权衡，既保证握拳时手指和面板之间有足够间隙，不会夹到手指，也不会因为突出过高导致人员经过通道时被磕碰。整个结构没有多余的复杂特征，加工、装配、后期维护更换都很方便，属于工业设备上非常典型的实用操作五金件。
