吨袋集装包连续输送线结构

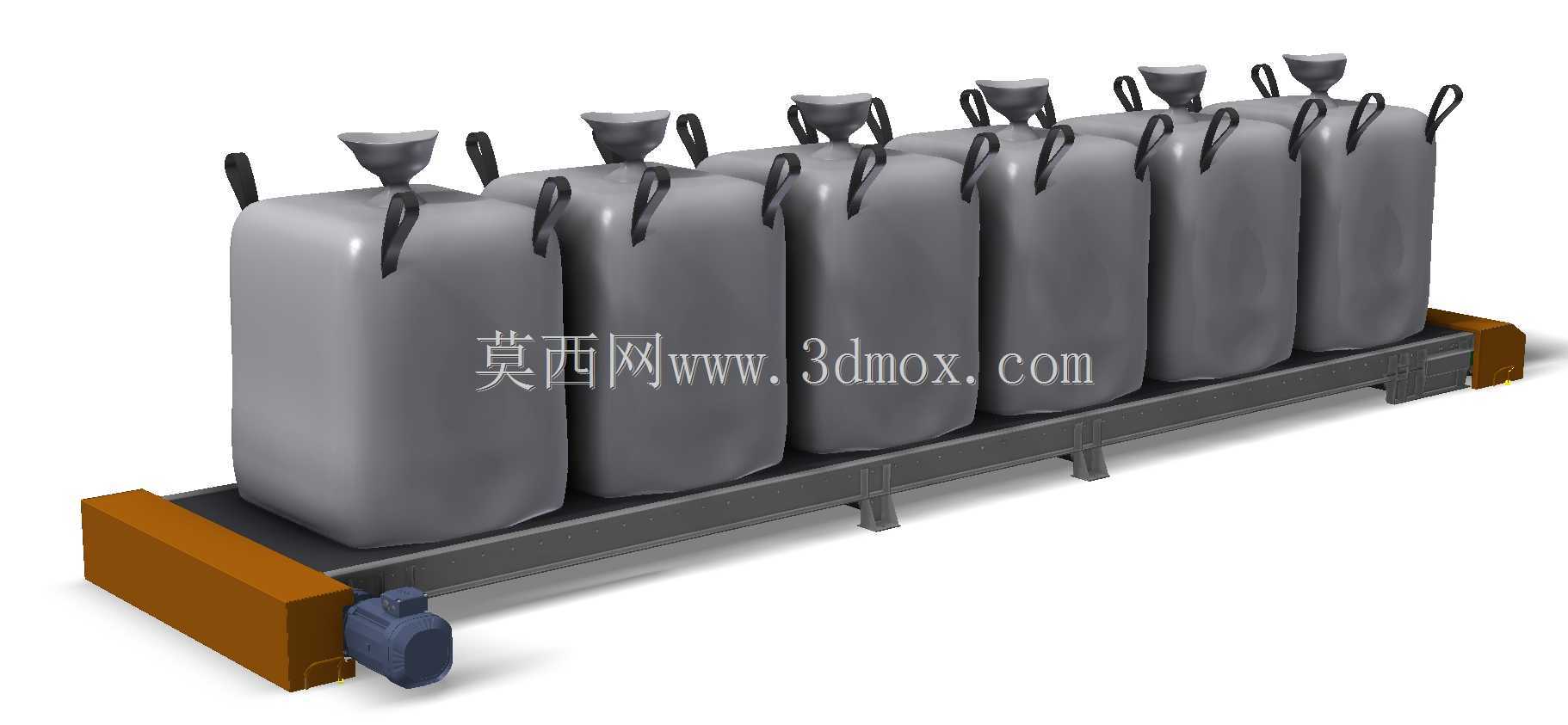

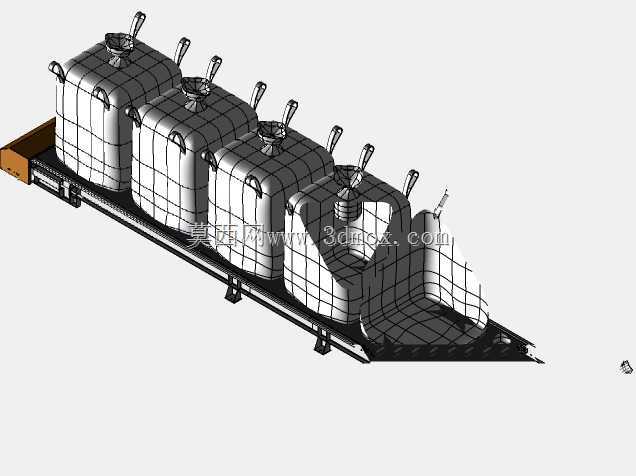

　　该结构面向大袋散料在灌装、暂存、转运环节之间的连续位移需求，常见于粉体配料站、颗粒料包装区、化工原料库、粮食加工车间以及再生材料回收线。现场工况中，吨袋在完成称重或灌装后，单包重量大、外形柔性强、吊耳外张，人工搬运既不安全，也难以与上下游节拍匹配，因此需要一条承载稳定、边界清晰、维护方便的水平输送设备。模型将六只大袋按等间距布置在长条形输送面上，直观表达了满载集装袋在输送过程中的占位关系。袋体呈近似长方体的鼓形轮廓，顶部设有进料口和四组吊带吊耳，底部落在皮带或承托板上。由于吨袋并非刚性箱体，输送面不能只按理想矩形货物校核，设计时需要考虑袋体侧向鼓出、底部受压变形、相邻袋体轻微接触以及吊耳晃动对安全间距的影响。六袋并列排布的表达方式，

　　有助于在方案阶段检查单位长度缓存能力、袋间间隙、护边高度以及人工巡检通道。主机部分采用长距离水平机架，两侧纵梁承担主要弯矩，中间设置支腿和横向支撑，使设备能够落在车间地坪或预埋钢板上。端部布置驱动单元，电机减速机通过链轮、链条或滚筒轴传递动力，带动承载面运行。驱动端外侧保留检修空间，便于拆装护罩、张紧链条、补充润滑和检查滚筒；尾端则承担张紧与跑偏调整功能。机架高度应与上游灌装秤、下游叉车取放点或辊道转接点保持一致，若存在高度差，可在方案中增加爬坡段、过渡板或挡袋机构。输送面的宽度需要围绕吨袋实际底面尺寸确定，而不是仅按袋体标称容积选取。满载集装袋落地后会向四周膨胀，若带宽过窄，袋体边缘会悬垂并与机架摩擦；若带宽过大，

　　则会增加皮带成本和占地宽度。模型中袋体两侧留有少量余量，这种布置适合规则吨袋的直线输送。对于粉料易洒落的场合，可在皮带两侧加挡边，在机架下方设置接料盘；对于需要精确定位的工位，可增加停止器、夹紧对中装置或光电检测支架。设计思路上，该设备并不追求复杂动作，而是把重载、连续、低故障率作为核心。吨袋输送启停时惯性较大，驱动应选用启动平稳的减速方案，并在电控上预留缓启动、缓停止逻辑。机架型材规格、支腿间距、滚筒直径和皮带强度都要按满载工况校核，尤其要关注多袋同时上线时的均布载荷、端部冲击载荷以及皮带跑偏带来的侧向力。若输送线安装在粉尘环境，电机防护等级、轴承密封形式和链条防护罩都应提高配置。安装边界方面，设备总长由缓存袋数、

　　单袋占位和端部驱动尺寸共同决定；宽度方向除主机外，还要计入袋体鼓出量、驱动电机外伸尺寸、护栏和维护通道；高度方向需确认吨袋顶部进料口、吊耳与上方料仓、除尘罩、叉车属具之间的净空。直线段应保证地坪平整度，支腿底部可采用地脚螺栓固定或可调脚杯补偿地面误差。多段线体拼接时，纵梁中心线、输送面高度和滚筒平行度需要统一校准，避免袋体在接缝处产生卡滞。从三维建模角度看，该模型把柔性吨袋、输送机架、驱动装置和支撑腿组合在同一工况场景中，能够用于布局评审、干涉检查和产能推演。袋体模型虽为外观简化件，但其体积、高度和吊耳位置对车间空间规划很有价值；机架部分则可继续细化为型材截面、滚筒组件、轴承座、张紧座和紧固件。实际选型时，还应结合物料密度、袋重、班制、环境温度和清洁要求，确定皮带材质、驱动功率、支腿数量以及安全防护形式，使输送线既能满足大袋平稳通过，也能为后续自动化灌装、码垛或叉车转运留出稳定接口。
