带气缸的传送带推送段

　　该推送段主要用于自动化生产线中工件的输送与侧向推送，常见于包装、装配、分拣及仓储物流等连续作业场景。设备以带式输送为基础，在输送路径上集成气动执行机构，可将到达指定位置的物料从主线分流、推送至旁线工位或整理成列，适合箱体、袋装件、规则块状件以及轻型工装托盘的节拍化转运。

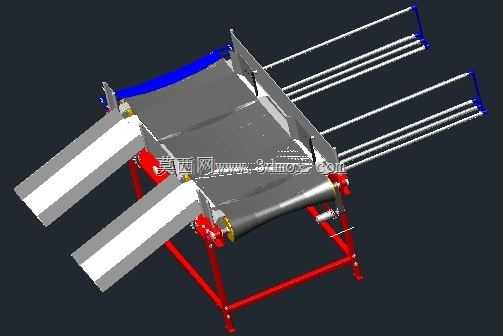

　　从结构组成看，模型包含输送带主体、端部辊筒、侧向导杆、机架、气缸安装座、推送构件及相关连接紧固件。红色框架承担整机支撑，采用方管焊接或型材拼装思路，底部形成稳定矩形支撑边界，立柱向上延伸并固定输送与导向部件。输送带区域以辊筒张紧并带动带面运行，两侧设置平行导杆，用于限制工件横向位置，减少输送过程中的偏摆。推送执行部分布置在输送侧方，气缸通过铰接或法兰方式与机架连接，推杆端部连接推板，动作时沿导向方向将工件横向移出。

　　在实际用途上，该段既可作为独立分流单元，也可嵌入长距离输送线。工件由上游设备进入带面后，随输送带向前运动；当检测或工位节拍要求触发时，气缸伸出，推板将工件推向侧向滑道、收集台或另一输送支路；气缸缩回后，带面继续输送后续工件。该方式结构简单、动作直接、维护方便，适用于中等频率、短行程、轻中型载荷的推送作业。若配合光电开关、限位挡块或挡停机构，可实现单件分离、定距推送、多工位分配等功能。

　　设计思路上，模型重点体现了输送、导向、支撑与推送四个功能模块的空间协调。输送带承担连续进给，导杆保证来料姿态，机架提供安装基准，气缸提供直线推行动力。推板位置通常略高于带面或与工件受力面匹配，避免干涉带体运行；气缸轴线应尽量与推送方向一致，并使推力作用线接近工件重心高度，以降低倾覆和卡滞风险。侧向导杆间距需根据工件宽度预留合理间隙，过紧会增加摩擦，过松则影响定位精度。机架脚部与地面或设备底座的连接孔位，应在布局阶段纳入安装边界，便于现场调平与固定。

　　外形尺寸方面，该设备整体呈长条形输送单元，长度方向由输送带和两端辊筒决定，宽度方向包含带面、侧向导杆及气缸推送空间，高度方向由机架、辊筒轴线和输送面高度共同确定。安装时不仅要考虑设备本体占地，还需在气缸伸出侧预留推杆行程、工件移出距离以及维护操作空间；在输送方向两端应预留与上游、下游线体对接的长度。若用于已有产线改造，应核对输送面高度、带速、工件外形、推送行程和侧向出口位置，确保工件能够平稳过渡，不与护栏、支架或相邻设备发生干涉。

　　从三维建模角度看，该结构适合用于机构运动校核、布局干涉检查和方案展示。辊筒、带面、导杆、气缸与机架之间的装配关系较清晰，能够直观表达推送动作的工作范围。工程深化时还需进一步确认气缸推力、行程、工作压力、推板材料、带面宽度、辊筒直径以及张紧方式，并在关键铰接处补充耐磨衬套或可调限位，以提高长期运行稳定性。
