气动双缸驱动矩形滑阀阀体结构

　　这套滑阀结构在粉体输送、除尘风网、散装物料换向以及工艺风道切换场景里使用频率很高，现场往往需要在两条管路之间完成通断或流向切换，普通蝶阀在含尘气流、颗粒物料工况下容易出现阀板卡滞、密封面磨损快的问题，而这种长矩形阀腔配合平移闸板的结构，闸板沿直线导轨方向往复动作，启闭过程中阀板与流道截面保持平行，物料不容易在铰接位置堆积，维护人员拆开侧盖板就能清理内部残留，非常适合面粉厂、饲料生产线、木屑输送系统以及工业除尘支管的工况。

　　从现场安装边界来看，该滑阀主体外形长度方向约199mm、宽度方向约199mm，整体为长方体箱式焊接结构，底部带有外翻安装法兰边，法兰边上预留了多个螺栓过孔，安装时可以直接对接在方形风管或方形溜管的法兰端面之间，不需要额外加工过渡接头。阀体顶部同样设置了盖板法兰，通过周圈螺栓把合，内部闸板的磨损件更换不需要将整个阀体从管路上拆卸，松开顶部盖板螺栓即可抽出闸板组件，这一设计在连续生产线上能大幅缩短停机检修时长。

　　驱动部分采用两侧对称布置的气动执行元件，两个缸体平行安装在阀体同一侧端面上，活塞杆穿过阀体端盖的密封座后与内部闸板的驱动端连接。双缸同步驱动的设计思路，是考虑到矩形闸板在宽度方向跨度较大，如果只用单根推杆作用在闸板中心，闸板受到物料侧压时容易出现偏摆，长期动作会导致闸板两侧导向间隙不均匀，进而出现卡涩；两侧推杆分别作用在闸板靠近两端的位置，启闭时推力分布均匀，闸板两侧的导向滑块受力对称，即使阀腔内部存在一定厚度的料层，闸板也能平稳平移，不会出现单边别劲的情况。缸体与阀体端面之间设置了独立的安装支座，支座通过螺栓固定在阀体侧壁，缸体尾部预留了气口接口，现场配管时可以将两个气缸的进出气路并联接入同一位电磁阀，保证两杆动作同步，也可以在气路中加装节流阀分别调整两侧气缸的运行速度，抵消管路压差带来的不同步偏差。

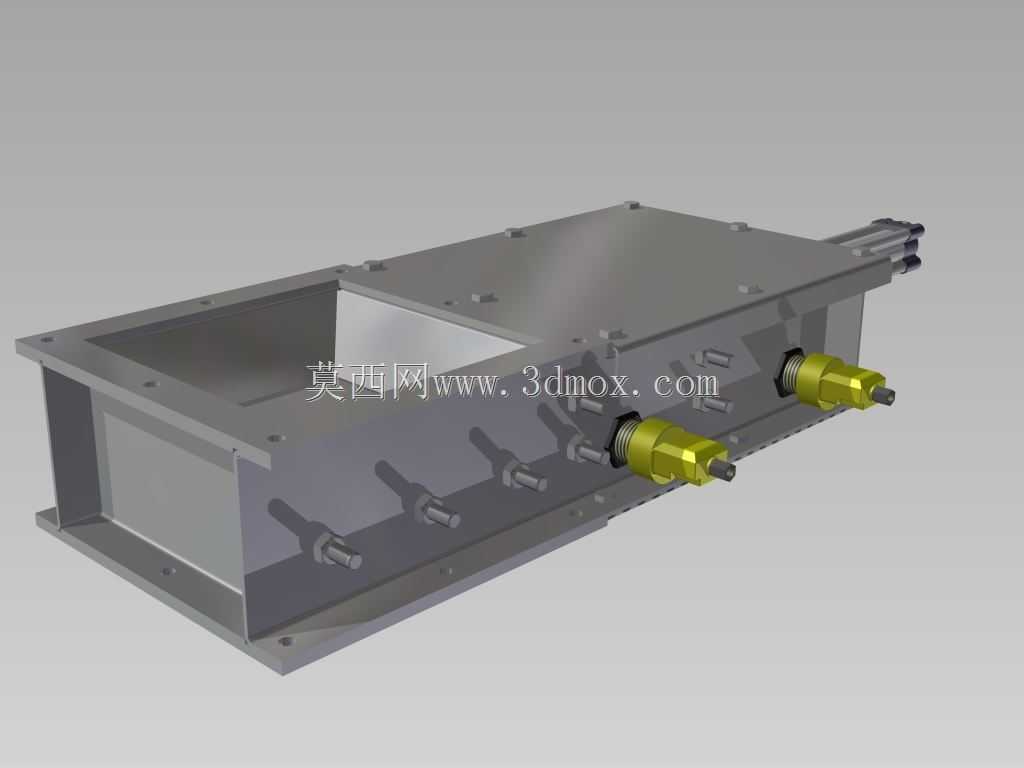

　　阀体内部的流道为贯通式矩形截面，闸板在阀腔内部的导向槽内滑动，导向槽沿闸板运动方向布置在阀体两侧内壁，槽内可以镶嵌铜质或者非金属耐磨导向条，一方面降低闸板滑动时的金属摩擦阻力，另一方面导向条磨损后可以单独更换，避免直接磨坏阀体焊接本体。阀体的壳体采用钢板折弯后拼焊成型，侧壁、底板、端板之间的焊缝在加工后做打磨平整处理，端面上安装气缸的位置加工有定位止口，保证气缸轴线与闸板运动方向的同轴度，避免活塞杆承受径向剪切力。阀体外侧壁上可以看到多组横向布置的加强筋螺栓结构，这些紧固件用于把合内部的导向压板，压板从外侧压紧导向条，装配时通过调整螺栓的拧入深度，可以微调导向条与闸板之间的配合间隙，间隙过小会导致闸板动作阻力过大，间隙过大则闸板在承压时晃动量大，现场调试时一般控制间隙在零点几毫米量级，既保证滑动顺畅，又能限制闸板的横向窜动。

　　在功能实现上，滑阀的闸板处于伸出位置时，会完全截断矩形流道，阻断上下游的气流或者物料流动；闸板退回到阀腔一侧的容纳空间时，整个流道完全贯通，物料可以无阻碍通过，流道内部没有突出的阀轴或者蝶板，不会出现物料挂积、流道截面局部缩径的问题，这对于重力下落的溜管工况尤其重要，物料通过时不会被凸起部件阻挡，减少了堵料的概率。闸板的密封可以根据工况选择不同形式，处理含尘气体时可以在闸板周边设置弹性密封垫，关闭状态下密封垫压紧在阀腔内侧的密封面上，减少漏风率；处理磨蚀性较强的颗粒物料时，可以直接采用金属硬密封配合适当的间隙，利用物料细粉在间隙处的堆积形成料封，避免弹性密封件被颗粒快速磨损。

　　建模过程中需要重点核对几个装配关系：首先是两根气缸的轴线间距要和闸板上两个驱动连接点的间距完全一致，活塞杆端部的连接接头要预留少量浮动余量，补偿加工带来的微小位置偏差；其次是阀腔内部闸板的容纳仓尺寸，要保证闸板完全退回时，闸板前端不会伸入流通截面，全开状态下流道的净通面积不能小于对接管路的内截面，避免产生节流；另外阀体底部法兰和顶部盖板的螺栓孔位置要和现场配套的标准方形风管法兰孔位匹配，安装时密封垫片沿法兰周圈连续布置，拐角处的垫片拼接要贴合，防止负压工况下从法兰面漏风。端盖上活塞杆穿过的位置设置了填料密封结构，通过压盖压紧填料，既可以防止阀腔内的粉尘从杆孔溢出，也能避免外部的雨水或者杂物进入气缸侧。整体结构没有复杂的曲面传动部件，零件加工以板材切割、焊接、平面铣削为主，制造成本可控，在常规的工业环境通风、物料输送系统中能够长期稳定运行。
