米纳雷利滑板车排气转接安装座

　　该结构件面向小排量踏板滑板车的排气系统改装与维修替换场景，核心作用是在发动机排气出口与后段排气管之间建立刚性密封连接，同时承担定位、隔振和安装基准功能。在整车布局中，它位于缸头排气侧附近，一侧通过法兰面贴合发动机排气口，另一侧承接排气管路，周边还要避让车架、散热风道、护板以及紧固件操作空间，因此不能只按管路通径做简单圆筒设计。

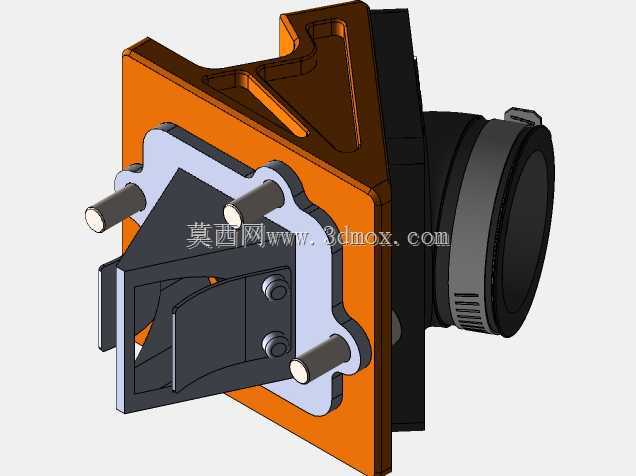

　　从实际用途看，这类转接座需要同时解决几个工程问题。首先是密封：发动机工作时排气口存在高温和脉动压力，结合面若平面度不足或压紧力分布不均，很容易出现漏气，进而影响怠速、低速扭矩和排气背压。模型中黑色法兰区域设置了多个安装孔位，孔位围绕圆形气道分布，使螺栓压紧力能够沿密封周向较均匀地传递；法兰面与气道轴线保持垂直，可降低垫片受剪和局部压溃风险。橙色支架部分则向车体安装侧延伸，形成带支脚的承托结构，用于把排气管重量和振动传递到更稳固的连接点，避免全部载荷集中在缸头排气口螺纹或法兰上。

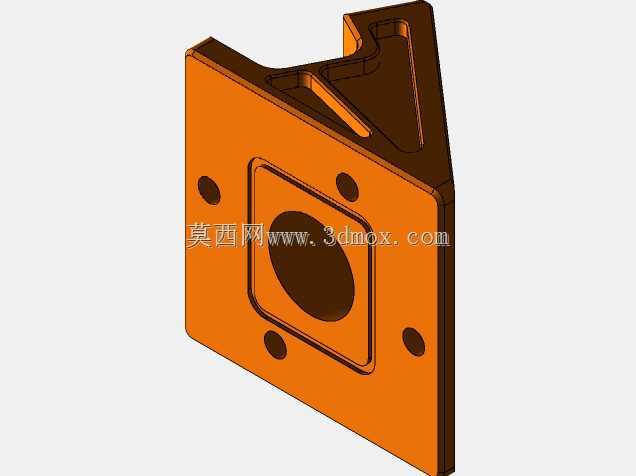

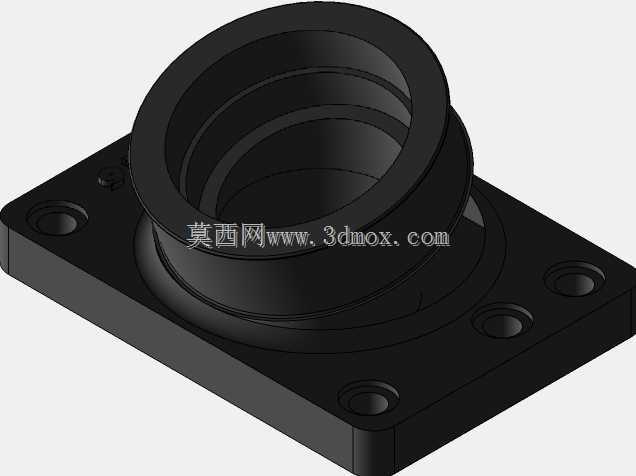

　　设计思路上，模型明显区分了气道功能区与安装支撑区。中央圆筒部分围绕排气通道成型，内壁保持圆滑过渡，减少气流突扩和突缩带来的阻力；外圈加厚环带提供耐热变形余量，也为卡箍或压紧结构提供足够刚性。黑色法兰盘承担面密封和螺栓定位，外形并非完整圆形，而是按孔位、壁厚和避让需求切出近似多边形轮廓，这样既控制重量，也能在狭窄机舱内留出工具进入角度。橙色支撑座采用折边和肋状形态，底部伸出两根柱状安装脚，可与车架或发动机周边支架配合；支脚之间保留开放空间，便于装配时调整垫片、对准螺柱以及观察密封面状态。

　　外形尺寸与安装边界是这类零件建模时最容易被忽视的部分。转接座的轴向长度不能过长，否则排气管路会向外偏移，与侧盖、后轮或悬挂部件发生干涉；也不能过短，否则卡箍、螺栓和密封垫片没有操作空间。模型中法兰盘外径、圆筒高度和支架支脚间距构成主要装配包络，圆形气道中心相对安装脚的位置决定了排气管在整车上的走向。三维设计时应先锁定发动机排气口中心高、法兰孔距、螺栓规格和后段管外径，再反向建立支架支脚位置；若支脚孔位偏差稍大，现场装配就会出现管路强行扭转的情况，长期振动后容易在焊缝或法兰根部产生裂纹。

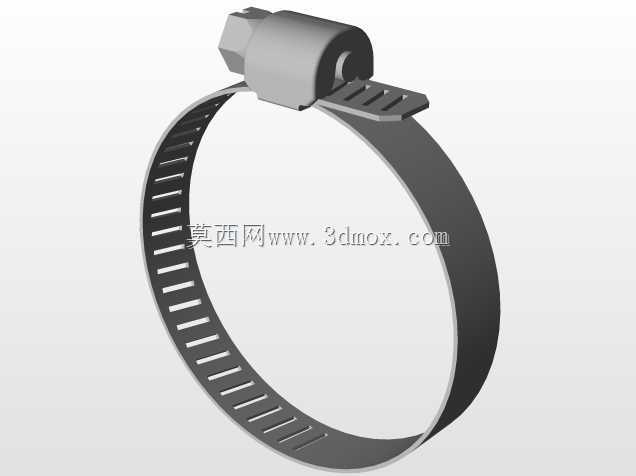

　　结构细节上，金属色环带对应管路配合或卡箍压紧区域，表面需要连续圆柱面，不宜出现拔模斜度造成的直径突变。黑色法兰与橙色支架之间通过几何叠合形成受力路径，螺栓预紧力从法兰传入支架，再由下部支脚分散到车体连接点。支架边缘的折弯和局部加厚不是装饰造型，而是为了提高高温工况下的抗弯刚度；薄板若完全平铺，排气振动会使支架产生明显拍振，加厚肋条则能把共振频率推离常用转速区间。

　　在建模处理中，适合先建立气道中心线和密封面基准，再做法兰盘、筒段和支撑脚的实体拓扑。安装孔应按实际紧固件留出具足边距，孔边到法兰外缘不能过薄，以免压紧时边缘翘起。支脚底端可视为装配调整面，需要与对应支架面保持平行或预留垫片补偿量。对于后续工程出图，还应标注法兰面平面度、气道同轴度、安装孔位置度以及关键配合直径；这些尺寸直接决定零件能否在不撬掰管路的情况下一次装到位。

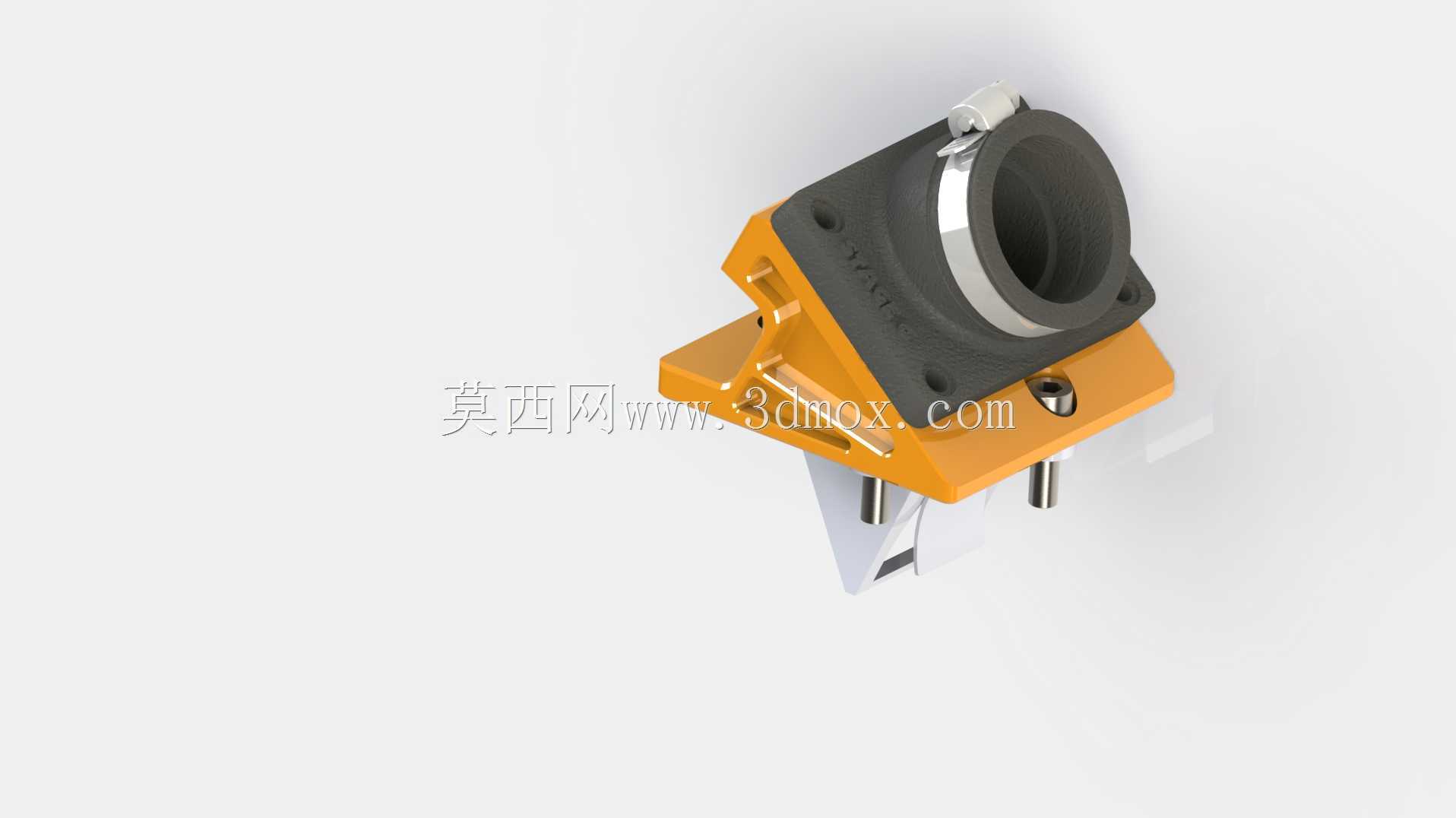

　　整体来看，该模型不是独立展示件，而是排气系统与车体之间的接口零件。它的价值在于把密封、支撑、对中和避让集中在一个紧凑结构内：中央通道保证排气连续，法兰面保证高温气体不泄漏，延伸支架承担管路重量，外露支脚提供现场安装与微调边界。对结构设计人员而言，评审这类零件时应重点检查密封面压馈范围、螺栓工具空间、管路热膨胀间隙以及支架振动路径，而不是仅关注外观造型是否完整。
