L型带耳传感安装固定支座

　　这类L型带单耳孔的固定支座，在自动化产线、小型机电设备、传感检测工位里承担的是转接定位的角色，它不需要直接参与动力传递，核心作用是把检测元件、小型限位组件或者轻质执行件稳定挂载在设备立面、机架侧板或者工位旁的安装基准面上，同时通过伸出的带孔耳板给外接部件留出铰接、穿销或者螺栓锁紧的连接位，避免传感元件直接贴装在机架上出现干涉、走线空间不足或者调整余量不够的问题。

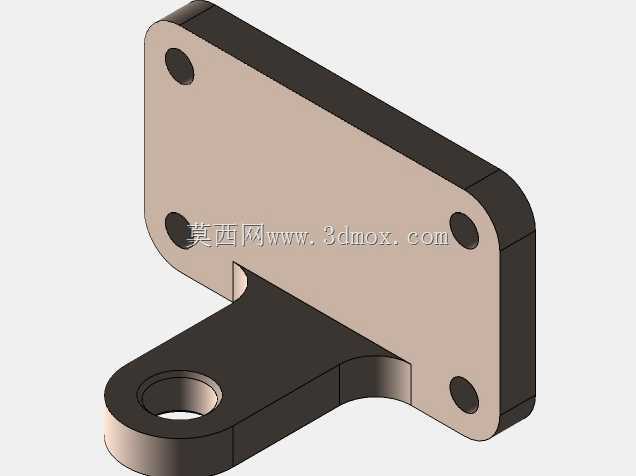

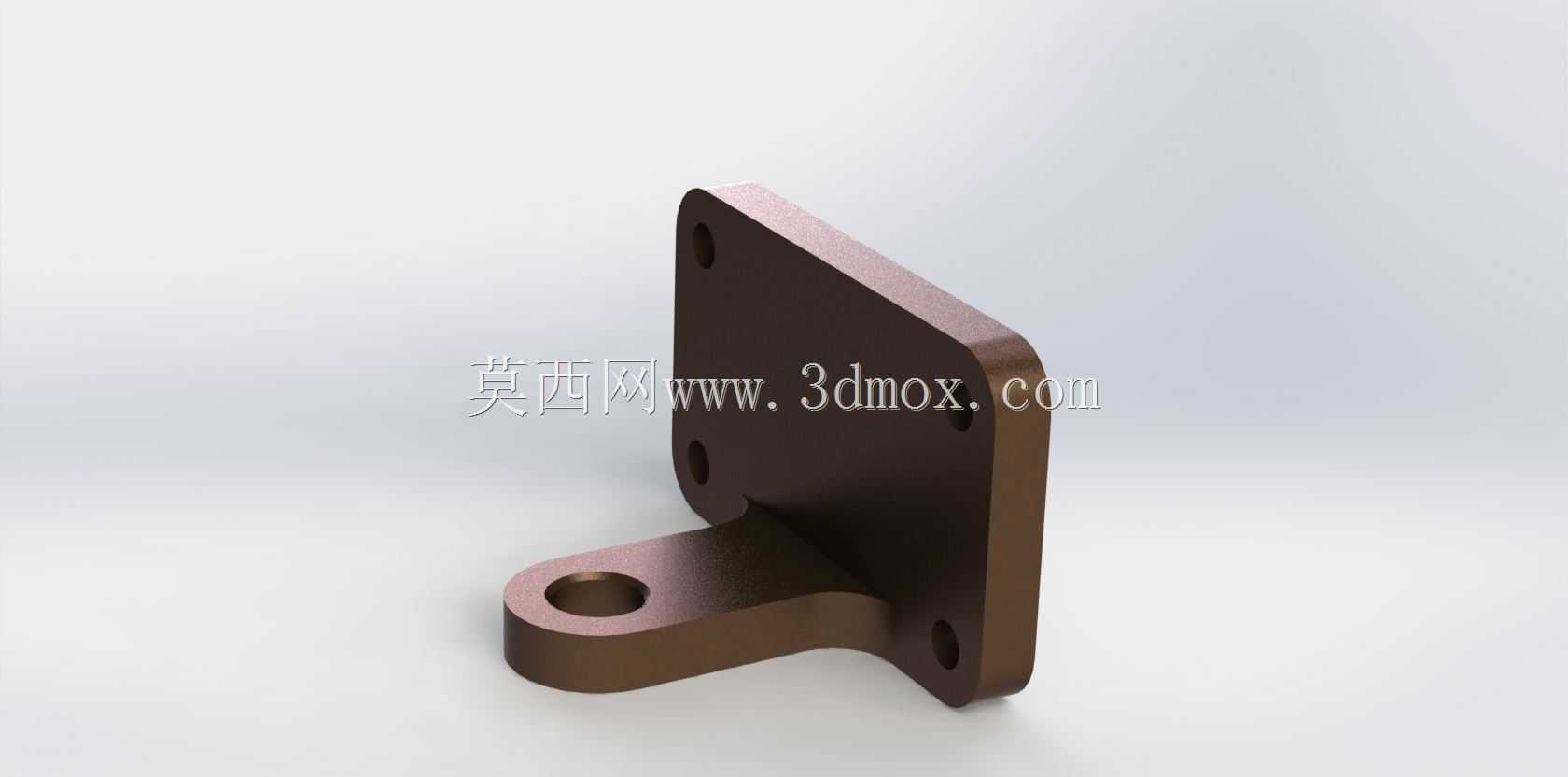

　　从结构布局来看，支座主体分为两个功能段：后方是一块近似矩形的立式安装背板，板体四个角位附近预留了贯通安装孔，这四个孔的孔位间距按照常规轻型机架的安装孔系做匹配，装配时可以直接用内六角螺栓穿过背板孔，把整个支座锁固在设备的铝型材立面、钢板焊接机架侧壁或者工装台的立板上，背板和贴合面完全接触，靠接合面的摩擦力加上螺栓预紧力抵抗挂载部件带来的倾覆力矩，不需要额外做焊接固定，拆装调整都很方便。从背板向前延伸出的是带弯折过渡的悬臂段，悬臂末端做了加厚的圆头处理，圆心位置加工出一个横向贯通的销孔，这个孔就是外接部件的连接位：如果用来安装摆动式限位碰块，可以在孔内穿入定位销，让碰块绕销小范围转动缓冲；如果用来固定拉绳式传感器的拉头，可以把拉头的铰接端嵌入耳板两侧的空位，用销轴穿入完成铰接，补偿拉绳动作时的微小角度偏差；如果作为小型气路元件的挂载座，也可以直接用螺栓穿过这个孔把阀件或者管夹锁在耳端。

　　设计的时候特意在背板和悬臂的交接位置做了大圆角过渡，没有采用直角拼接的结构，这处细节是从应力分布角度考虑的：当耳端挂载的部件受到侧向拉扯或者设备运行产生振动时，直角交接的位置会出现明显的应力集中，长期交变载荷下容易在拐角处萌生裂纹，大圆角过渡可以把载荷平顺分散到整个背板和悬臂的截面上，大幅降低局部应力峰值，哪怕支座采用切削加工一体成型，这个圆角也能减少加工时的刀具应力，避免铣削拐角处出现振刀纹。整个零件所有外露棱边都做了倒角处理，没有尖锐毛刺，一方面是装配时不会划伤操作人员的线缆或者手套，另一方面也避免应力集中在锐边位置。

　　安装边界上，背板的厚度方向尺寸决定了支座贴装后不会在机架外侧占用过多纵深空间，悬臂从背板向前伸出的长度经过权衡：伸得太短，耳端的连接孔会和背板表面距离过近，外接部件的螺母、销轴端头会和安装立面发生碰撞，没有足够的操作空间拧紧紧固件；伸得太长，悬臂的抗弯刚度会下降，挂载后耳端会出现明显下挠，影响检测元件的定位精度。现在的伸出长度刚好留出了足够的扳手操作空间，同时悬臂段做了等厚加厚处理，自身抗弯模量足够，在挂载常规轻型传感元件的工况下，耳端的形变量可以控制在微米级，不会因为支架变形导致检测位置偏移。

　　实际工位应用里，这类支座最常见的使用场景是包装设备的料仓侧边：用来固定料位检测的传感器摆臂，当料仓内工件堆叠到指定高度时，工件推动摆臂绕耳板的销轴转动，触发传感器输出满料信号；也可以用在小型装配工位的侧方，挂载限位挡停器，当输送线上的工装板移动到工位时，挡停器从耳板位置伸出挡住工装板，支座本身承受挡停时的反向冲击力，靠背板的四个安装螺栓把冲击力传递到机架上。建模过程中需要重点保证几个形位公差：首先是背板安装贴合面的平面度，要是贴合面翘曲，支座锁固之后整个悬臂会被强制拉偏，耳孔的轴线就会和设计基准出现偏角；其次是耳端贯通孔的轴线和背板安装面的平行度，这个公差直接决定了穿入销轴之后，外接摆臂的转动平面是否和设计动作平面一致，如果平行度超差，摆臂转动时会出现卡滞、偏磨；最后是背板四个安装孔的位置度，孔位偏差过大会导致装配时螺栓无法对齐机架上的预置螺纹孔，强行锁附会让螺栓受剪切力，振动工况下容易松脱。

　　零件的整体结构没有复杂的曲面或者特殊工艺特征，既可以采用整块铝合金或者钢材铣削加工成型，也可以在量产场景下采用压铸、精密铸造之后再二次精加工孔位和安装面，不同工艺下都能保证结构强度满足轻型挂载的需求，适配多类轻工机械、检测工装的安装需求。
