FeetechFS5109M金属齿轮舵机伺服结构

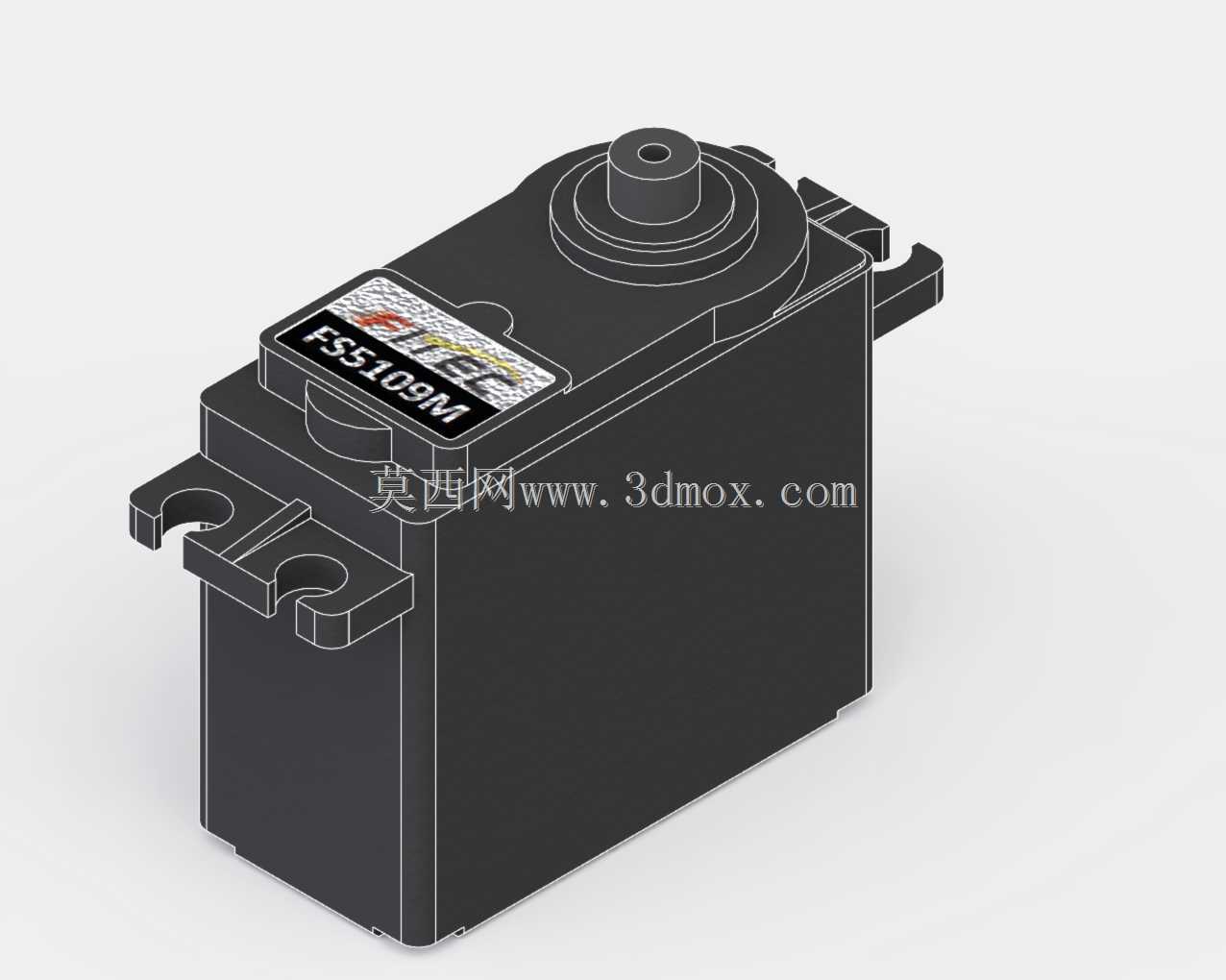

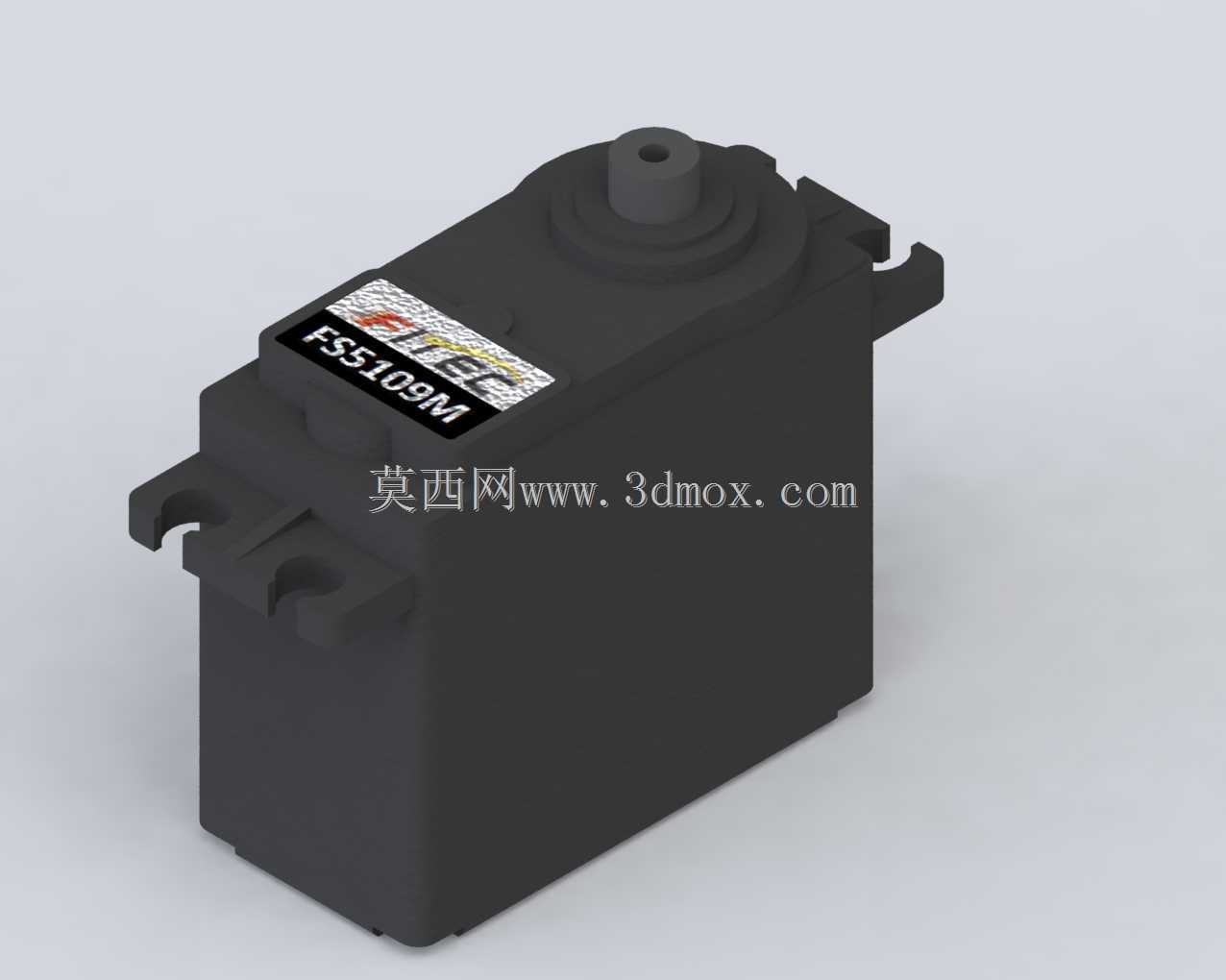

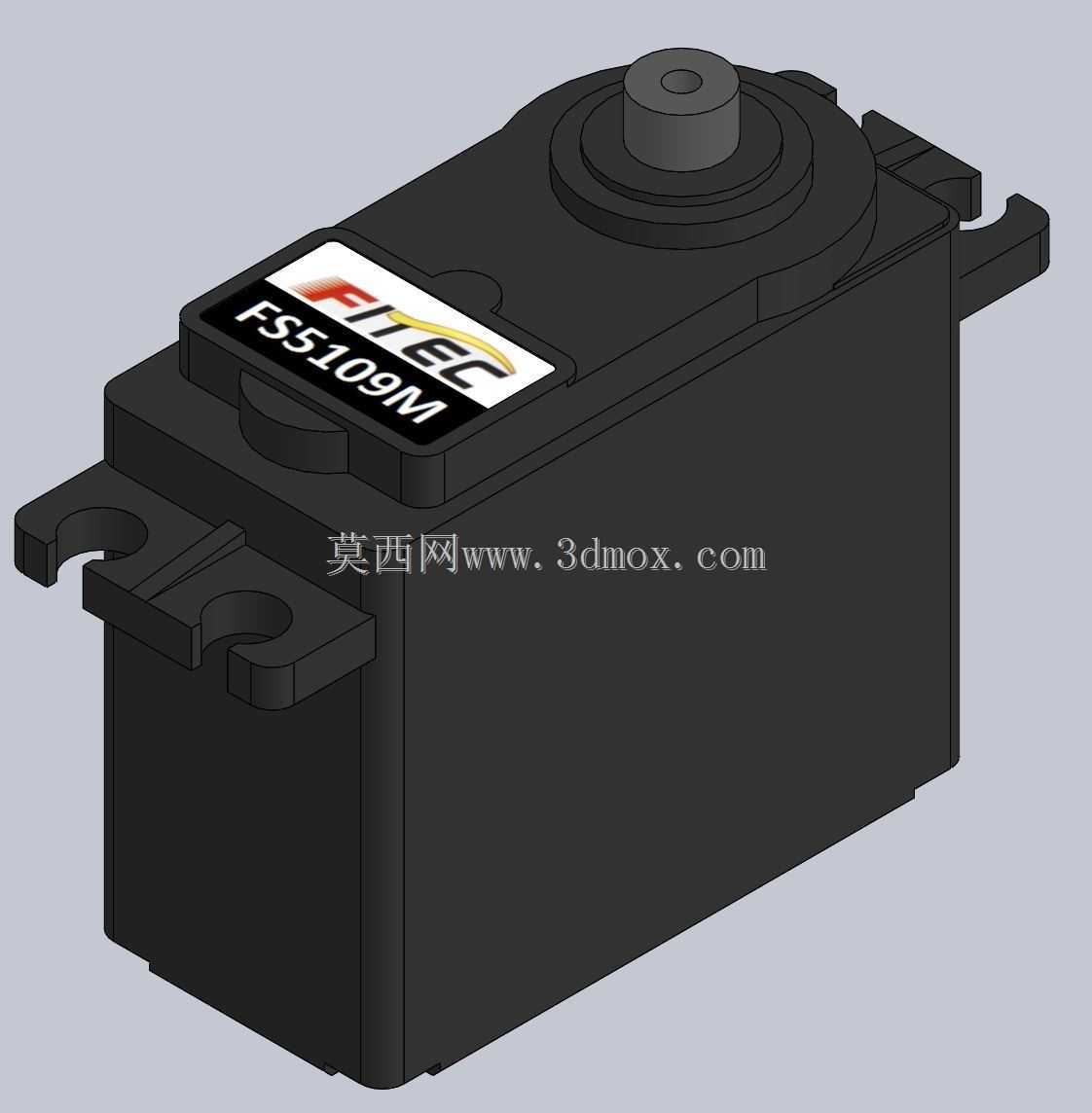

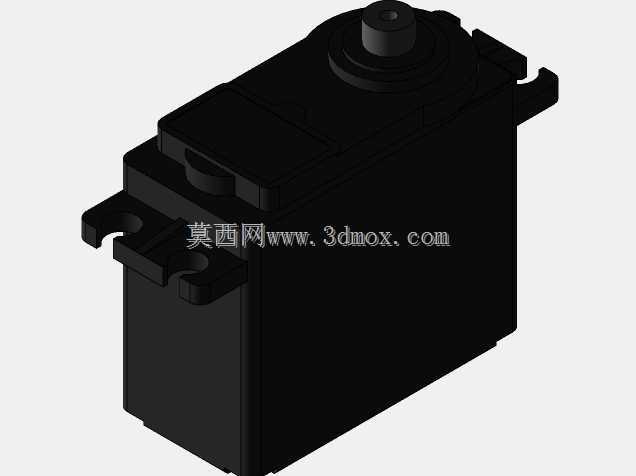

　　该模型呈现的是一款标准尺寸金属齿轮舵机的外部结构，主体为黑色矩形壳体，顶部设置输出轴安装位，两侧带有对称安装耳，耳板上预留固定孔位，用于在机架、摇臂机构或设备面板上完成锁紧定位。从工程应用角度看，这类伺服执行器常出现在小型机器人关节、遥控模型转向与油门控制、自动化夹具开合、教学实验平台角度调节、云台俯仰转向以及轻载联动机构中。它的核心作用是把控制脉冲信号转换为限定角度范围内的轴端转动，并通过内部减速齿轮组放大输出扭矩，使外部连杆、摇臂或拨叉能够按照指令停在指定角度。

　　外形上，壳体采用接近长方体的紧凑布局，边角做了过渡处理，顶部输出轴区域略高于壳体表面，便于安装舵盘、摇臂或连杆接头。两侧安装耳从壳体下部向外延伸，孔位中心距和安装面高度是选型与结构布置时最需要关注的边界条件。实际装配中，舵机通常沉入支架开槽内，或通过螺钉从耳板孔位固定到安装座；若周边布置连杆，需要预留摇臂旋转半径，避免舵盘在极限角度时与壳体、线缆或相邻零件发生干涉。顶部输出轴周围应保留足够空间，方便拆装舵盘螺钉，也便于后续调整中位角度。

　　金属齿轮版本的设计重点在于承受更高载荷和更频繁的启停冲击。相比塑料齿轮，金属齿面在堵转、快速换向和外力扰动下更不容易崩齿，适合机械臂末端、履带车转向、模型飞机舵面以及小型自动化设备中的反复动作场景。壳体外部虽然看不到内部齿系，但从输出轴居中、壳体封闭、安装耳强化的结构可以看出，设计上兼顾了减速机构容纳、电机布置、电路板防护和外部固定四个方面。外壳的平直底面有利于贴靠安装基准面，两侧耳板则承担主要拉压载荷，安装时应保证支撑面平整，避免螺钉强行拉紧导致壳体变形或内部齿轮啮合偏差。

　　在机构设计时，不能只把舵机看成一个电机，而应把它作为角度执行单元来处理。输出端通常连接标准舵盘，再通过球头连杆、推杆或摇臂把旋转运动传递给负载。连杆长度、舵盘孔位和负载转轴之间的几何关系会直接影响实际转角、线位移和输出力：舵盘半径越大，末端线位移越大，但传递到负载的有效力矩会下降；连杆夹角接近死点时，机构效率降低，甚至会造成卡滞。因此在三维布置阶段，需要同时校核舵机本体包络、摇臂扫掠范围、连杆运动轨迹和线缆出线方向。

　　该模型对结构设计人员的价值在于可直接用于数字样机中的空间核对。壳体轮廓可作为设备内部避让依据，安装耳可用于建立螺钉连接位置，顶部输出轴可作为摇臂或舵盘的旋转基准。进行机器人小关节设计时，可以围绕该舵机确定左右侧板间距、上下支撑面和走线槽；进行遥控车辆转向设计时，可以把舵机摆放在底盘中部，校核转向拉杆在左右极限位置时的角度变化；进行自动化夹具设计时，则可将舵机作为摆动驱动源，配合偏心摇臂实现压爪的开合。

　　从安装边界看，舵机前后方向需要留出线缆弯折和接插件插拔空间，顶部不能被压盖紧贴输出轴，两侧耳板下方应提供平整支撑。若采用卧式安装，底面与支架接触可提高稳定性；若采用立式安装，则要关注输出轴径向载荷，避免悬臂过长给轴承和齿轮带来额外弯矩。对于频繁正反转的工况，还应在机构中设置机械限位或在控制程序中限制角度，不建议让舵机长时间在极限位置硬顶。金属齿轮能够提升耐久性，但并不意味着可以无限承受冲击载荷，连杆系统的惯量、回程间隙和外部碰撞仍需在结构设计阶段加以控制。

　　整体来看，这款舵机模型适合用于机器人、模型载具、教学装置和轻载自动化机构的装配验证。建模时保留了壳体、输出轴、安装耳和标签区域等外部特征，能够满足干涉检查、安装孔位对位、摇臂机构布置和产品展示的需要。对于三维工程师而言，关键不是单独渲染一个零件，而是在完整设备中为舵机确定合理的安装姿态、连接方式和运动空间，使其在有限尺寸内提供稳定的角度执行能力。
