机电一体化斜置传感安装支座结构

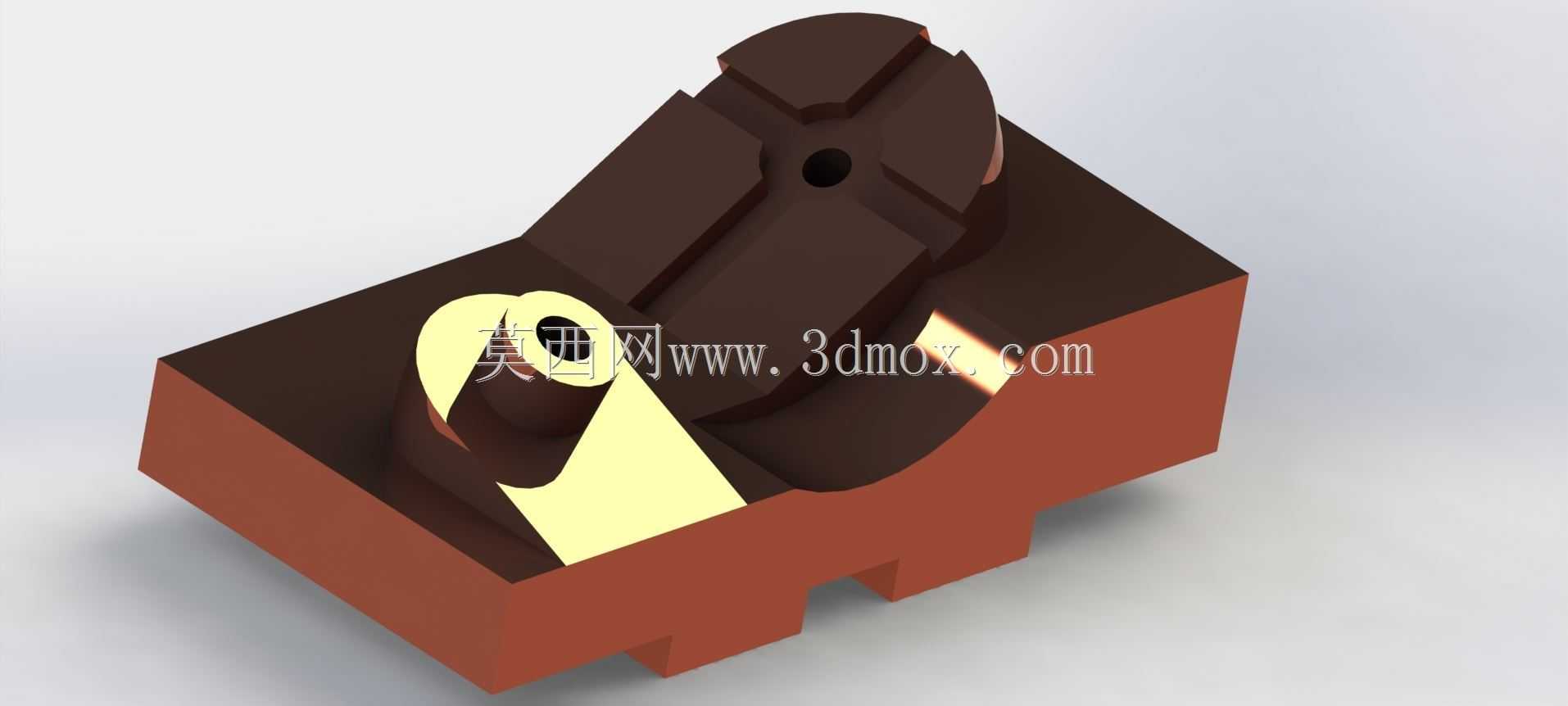

　　该结构件面向机电一体化装置中的传感安装与姿态承载场景，常见于小型检测工位、实验台架、教学训练样件以及自动化设备内部的功能模块。其核心作用并不是单纯形成一个外观块体，而是通过下部基座、上部斜置承载面和侧向限位轮廓的组合，为相关机械电子元件提供稳定的安装基准。下部矩形基体承担主要支撑任务，底面设置的分段凸缘可嵌入配套槽位或贴合定位面，使零件在装配后不易发生横向滑移。基体边缘保留了较厚的实体区域，能够承受装夹时的局部压紧力，也能在设备运行过程中抵抗轻微振动带来的松动趋势。上部承载部分采用倾斜布置，适合需要按固定角度安装检测元件或执行元件的场合。斜面上的圆形凸台带有中心孔，可作为销轴穿过、螺钉锁紧或传感器定位的关键结构；

　　凸台周边的开槽与缺口则用于避让连接件、线缆或相邻零件的运动范围。设计时没有把所有特征集中在同一平面，而是将支撑、定位、避让和锁紧功能分散到不同高度上，这样既能缩短装配路径，也能减少额外垫片和转接板的使用。从结构思路看，下部块状区域强调刚性和安装边界，上部异形区域强调功能接口。基座外侧轮廓较为规整，便于在加工阶段进行铣削定位；上表面则根据装配关系形成多角度曲面和台阶，使零件能够与周边机构形成明确的配合关系。前部突出的弧形耳板带有开孔，属于辅助连接部位，可用于穿入固定件、挂装复位元件或与压板配合。该特征与上部斜台并不在同一受力轴线上，因此在建模时需要注意孔位轴线、耳板厚度和主体壁厚之间的关系，避免出现局部材料过薄而导致装配应力集中。

　　外形尺寸方面，整体占用空间以长方体基座为边界，上部斜置结构向后上方延伸，安装时需要预留斜面上方的操作空间，尤其是中心孔对应的紧固件装入方向。底部凸缘的宽度和间距决定了其与槽道或底座的配合范围，侧向突出结构则要求相邻零件留出避让间隙。若将其用于检测工位，应保证传感元件安装后检测方向与斜面法向或孔轴方向一致；若用于教学练习，则可通过该件练习拉伸、切除、圆角、孔特征、基准面建立以及多特征顺序建模。实际建模过程中，可先完成下部基体的大致实体，再依据安装面角度建立辅助基准，随后绘制上部斜台和圆形凸台。开槽位置不宜只按视觉轮廓处理，应结合装配逻辑判断其是避让槽、定位槽还是减重槽。中心孔与耳板孔的直径、深度和倒角需要保持工程可制造性，

　　棱边位置可根据加工方式设置小半径圆角，以降低应力集中并避免锐边。整体结构虽然造型紧凑，但功能层次较明确：底部负责固定，中部负责过渡承力，上部负责角度安装，侧耳负责辅助连接。这样的结构在机电设备中适合作为小模块承载件使用，尤其适用于空间受限、安装角度固定且需要频繁拆装调试的场合。
