机电一体化传动连杆铰接构件

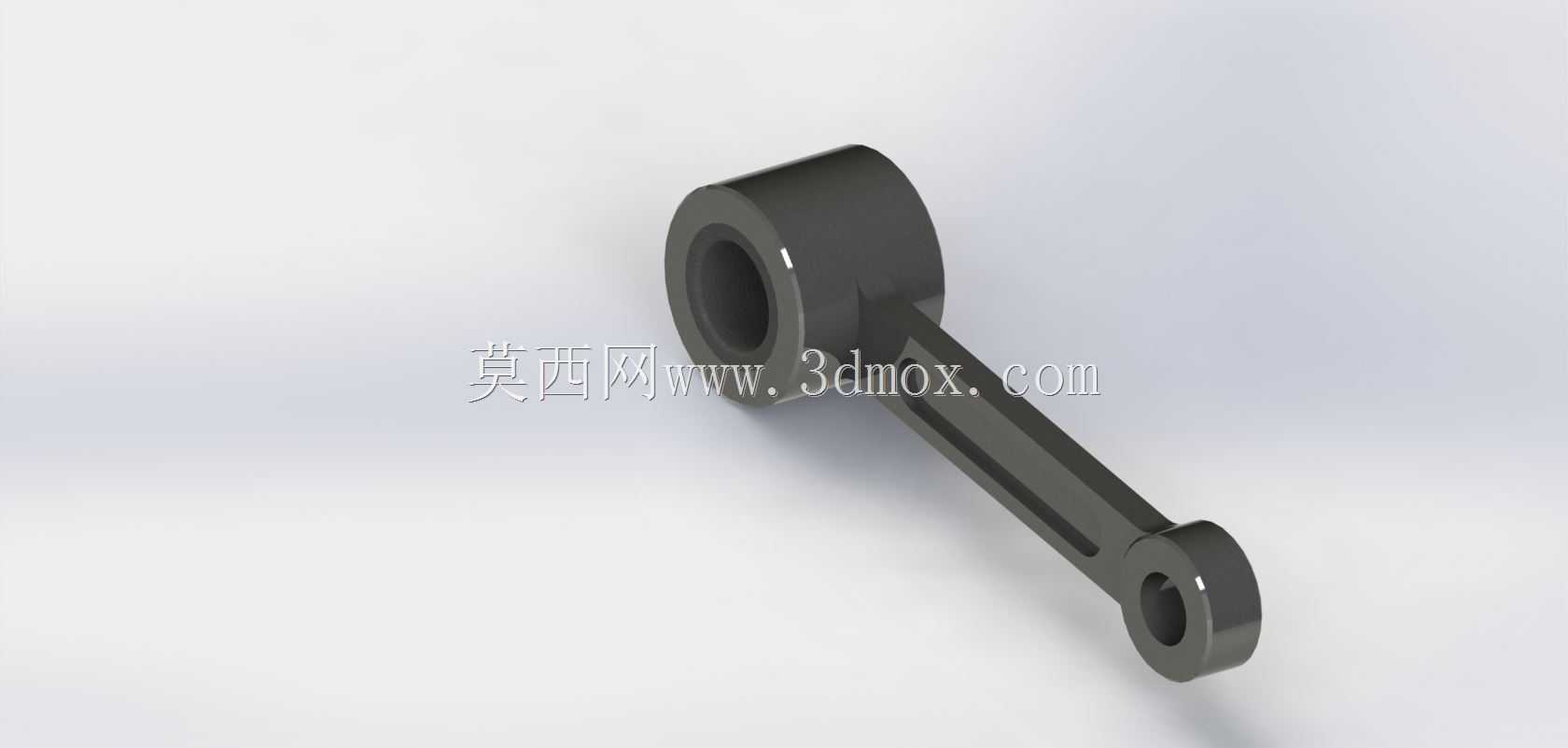

　　在中小型往复式动力传递机构的开发过程中，连杆类铰接构件往往是整套传动链里受力状态最复杂、装配边界约束最多的零件之一。本次梳理的这款长杆式铰接传动件，整体采用两端带同轴孔位的套筒结构，一端为大直径厚壁圆筒，另一端为小尺寸铰接环，中间通过变截面长杆身完成刚性连接，主要用于把旋转端的偏心运动转化为另一端的往复直线或摆动输出，常见于小型动力模组、教学实训台、轻工自动化执行单元以及机电一体化课程项目的传动子系统中。

　　从实际工况出发，这类构件在运行时需要同时承受周期性拉压载荷与小幅摆动带来的交变剪切，大端套筒通常套装在曲轴偏心轴颈或者偏心轮轴段上，工作过程中随轴回转并相对轴面持续摆动，因此内孔壁需要预留足够的配合长度与壁厚，避免接触应力集中在孔口边缘。模型中大端圆筒的轴向宽度明显大于杆身厚度，圆柱外圆与内孔保持同轴，端面与孔轴线垂直，这种结构可以在不额外增加衬套的前提下，扩大承压面积，降低配合面的比压，也方便后期在维修改造时压入耐磨轴套。小端铰接环的孔径更小，主要对接活塞销、摇杆销轴或者滑块连接销，环体外侧做了圆滑过渡，杆身汇入环体的位置没有尖锐转角，能够分散销轴传递过来的拉力，减少长期往复运动后萌生疲劳裂纹的风险。

　　杆身部分没有采用等宽直板造型，而是沿长度方向设置了内凹的加强轮廓，两侧边缘形成凸起的筋带，中间区域相对下沉。这种截面处理在传动件设计中很实用：一方面，连杆在平面内承受拉压时，材料远离中性轴的筋条可以显著提升抗弯刚度，抑制高速往复过程中杆身的横向抖动；另一方面，中间去料区域能够控制零件整体重量，降低往复运动产生的惯性力，对于需要频繁启停的教学装置和轻载自动化设备来说，惯性载荷减小后，驱动端电机的峰值扭矩需求也会随之下降。杆身与两端套筒衔接的位置均采用大圆角过渡，没有出现截面突变，建模时这些圆角不是单纯的外观修饰，而是对应铸造、锻造或者数控加工过程中的应力释放结构，能够有效避免载荷在根部形成尖角应力集中。

　　装配边界上，大端外圆的径向尺寸决定了它在曲轴箱或者机构安装板内的回转包络，设计三维布局时需要以大端内孔中心为回转参考点，核查圆筒外圆在整周转动时与周边壳体、支架、传感器走线槽之间的最小间隙，尤其在偏心距较大的机构里，大端套筒的运动轨迹并非绕固定中心自转，而是平动与转动叠加，干涉检查不能只看静态装配位置。小端铰接环的中心距是整个传动机构的核心参数，它直接决定从动件的行程长度，两端孔中心的平行度也会影响销轴的磨损状态：如果两孔轴线在装配后出现偏斜，销轴会在孔内形成边缘接触，短时间内就可能出现拉伤和异响。因此在建模阶段，需要把两端内孔的同轴度、孔轴线相对杆身对称面的垂直度作为关键公差进行标注，加工环节也应优先采用一次装夹完成两端孔的精加工，或者采用专用工装保证孔位精度。

　　从应用场景看，这种结构并不局限于传统内燃机连杆，在机电一体化综合实训项目里，它可以作为电机偏心输出与直线执行模块之间的传动桥梁，配合位移传感器采集从动件的运动规律，帮助调试人员理解曲柄滑块机构的运动学关系；在小型轻工设备中，它也能用于输送摆杆、分拣推爪、纺织导引机构等需要把旋转运动转为规律往复动作的部位。零件外形简洁，没有复杂的曲面特征，三维建模时先绘制两端孔位中心与杆身对称轮廓，通过拉伸得到主体毛坯，再对杆身侧面的减重凹槽、端部圆角和孔口倒角进行细化，即可得到完整实体。后续工程出图时，还应重点标注两端内孔尺寸、中心距、大端外径与宽度、小端环厚以及杆身最小截面厚度，这些尺寸既决定零件自身的强度储备，也决定它在整套传动设备中的安装与运动边界。
