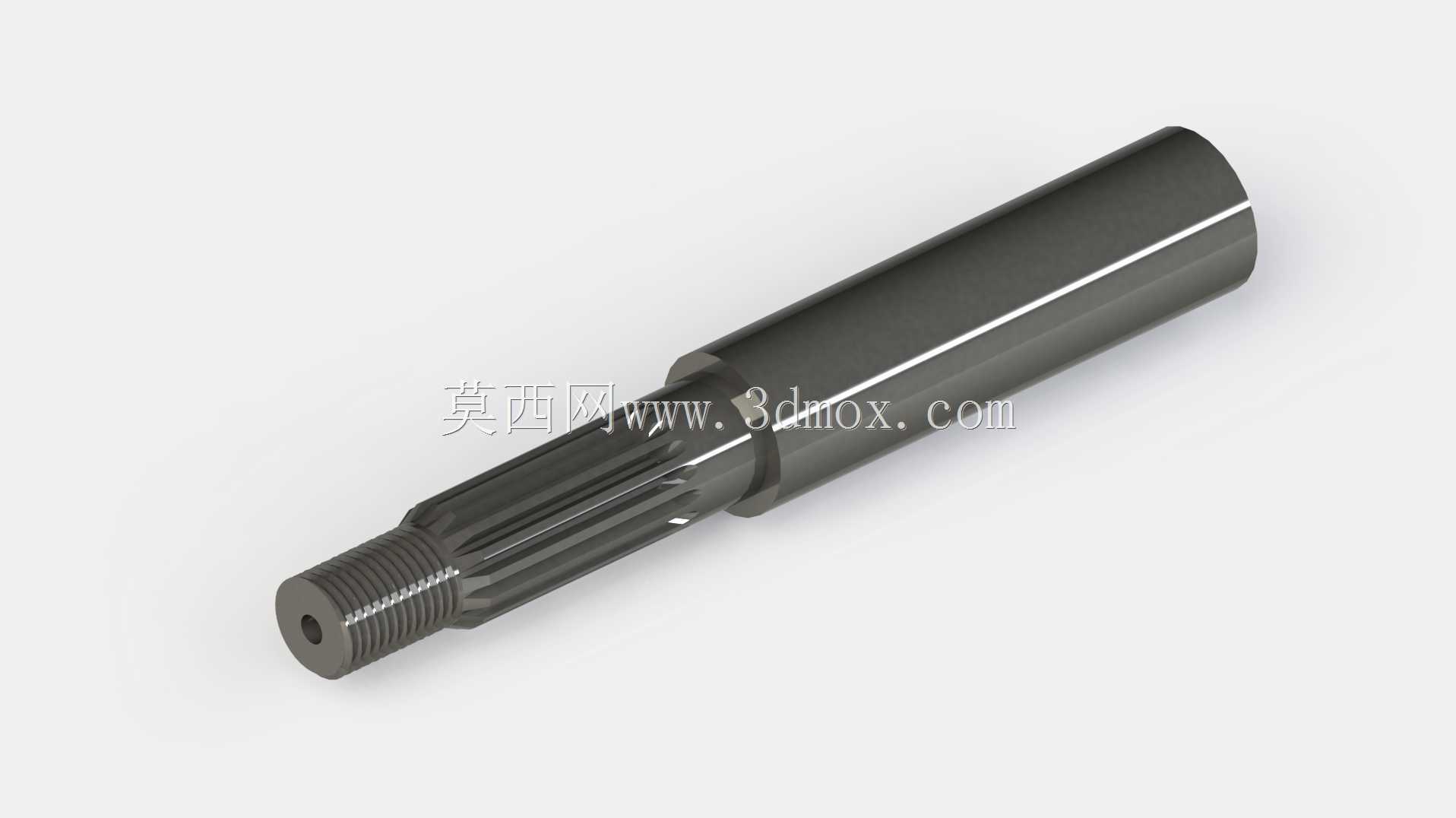

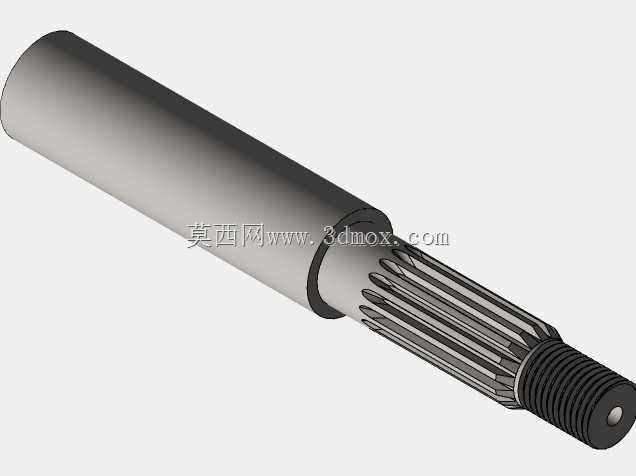

米纳雷利卧式踏板车后轮传动花键轴

　　该零件为适配Minarelli卧式动力踏板车型的后轮传动输出轴，属于动力传动系统末端的核心承载构件，在整车动力链路中承担扭矩传递、后轮定位支撑的双重作用。

　　从实际装车场景来看，这类轴件多用于两冲程卧式引擎踏板车型的变速箱末端，轴体一端伸入变速箱腔体内部，与末端减速齿轮的内花键啮合，接收经多级减速放大后的驱动扭矩；轴体中段的光轴圆柱段穿过变速箱箱体的轴承安装位，由深沟球轴承提供径向支撑，约束轴件运转时的径向跳动；轴体外侧的花键段伸出箱体外部，与后轮轮毂的内花键套合，将扭矩直接传递给后轮，驱动车辆行进；轴端加工的外螺纹段用于装配锁紧螺母，将后轮轮毂轴向压紧限位，防止车辆行驶过程中轮毂出现轴向窜动甚至脱出。

　　结构设计层面，该轴采用阶梯变径布局，不同轴段的直径依据承载需求差异化设置：伸入变速箱的内端轴径最小，仅需满足齿轮内孔的配合定位要求；中段轴承配合轴段按照轴承内孔的标准公差加工，采用过渡配合保证轴承内圈与轴体同步转动，避免跑圈磨损；外端花键段采用渐开线花键齿形，相比平键连接拥有更大的接触面积，可承受踏板车急加速、爬坡时的瞬时大扭矩冲击，同时花键配合允许轮毂与轴体之间存在微小的同轴度补偿，降低装配误差带来的卡滞风险；最外端的细牙螺纹段螺距更小，锁紧后防松性能更优，适配车辆行驶中持续振动的工况，轴端面中心加工的中心孔既是轴类零件车削、磨削加工时的工艺定位基准，也可在后期拆卸维护时作为顶出受力点，方便将轴体从轴承孔中顶出。

　　建模过程中需严格把控各轴段的轴向长度边界：变速箱内部的轴段长度需保证与减速齿轮啮合后，齿轮端面与箱体内壁、卡簧槽的位置完全匹配，避免齿轮出现轴向移位；中段轴承位的长度需对应轴承宽度与箱体侧壁厚度，保证轴承压装后端面与箱体台阶贴合；外伸花键段的长度需匹配后轮轮毂的花键啮合长度，既要保证花键全齿接触承载，又要避免轴端过长与轮毂外侧护板发生干涉；螺纹段的长度需预留锁紧螺母、防松垫片的装配空间，保证螺母拧紧后可完全压紧轮毂端面。

　　公差与工艺设计上，轴承配合轴段、花键分度圆的同轴度需控制在0.02mm以内，避免轴体高速转动时出现偏心抖动；花键齿面需做淬火硬化处理，提升齿面抗磨损能力，应对长期动力传输中的摩擦损耗；轴体所有阶梯过渡位置均加工退刀槽与圆角，消除应力集中点，避免车辆承受冲击载荷时轴件在变径位置发生断裂。日常维护场景中，该轴件属于踏板车传动系统的易损检查项，若出现花键齿磨圆、轴颈磨损松旷、螺纹滑牙等情况，会导致后轮传动异响、动力中断甚至后轮脱落，建模时完整还原所有细微结构，可直接用于配件复刻、维修测绘与改装传动系统的干涉校验。
