带侧握把手的敞口圆柱咖啡杯结构

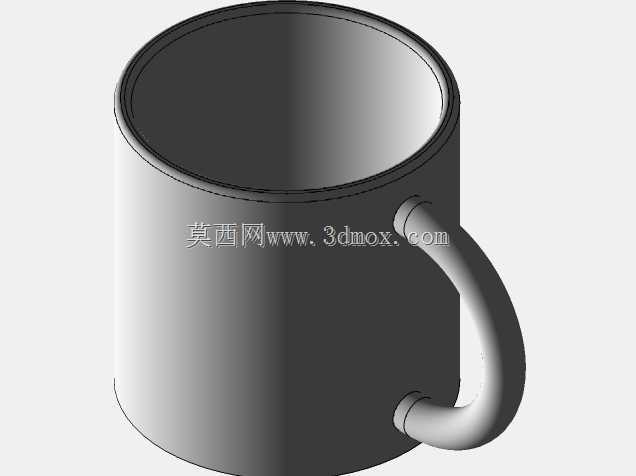

　　这个杯体结构采用直筒圆柱作为主体轮廓，杯口做等厚卷边过渡，杯底保留平整封闭端面，侧壁外侧延伸出C形弯管把手，整体没有复杂装配关系，属于单件式日用容器的典型建模对象。从实际使用场景看，这类杯具常出现在工位休息区、实验室操作台、办公桌面以及小型餐饮备餐区，用来盛装热饮或常温液体；在机械结构演示中，它也常被用作薄壁回转体、扫掠路径、圆角过渡和实体抽壳命令的教学案例。

　　杯身的功能核心在于容纳空间与握持边界的平衡。直筒侧壁能够保证内部容积利用率，圆形敞口便于清洗和加注液体，杯口加厚边缘可以降低饮用时的磕碰应力，也让唇沿接触更平顺。底部平面需要保证放置稳定，建模时底面与侧壁交接处保留小圆角，既避免应力集中，也减少注塑或机加工样件制作时的尖角缺陷。侧壁厚度沿高度方向基本保持一致，若用于3D打印验证，可按材料收缩率和承重需求调整壁厚；若用于金属板材成形，则可将侧壁作为等厚薄壳来评估展开和拉深可行性。

　　把手部分采用圆管截面沿弧形路径扫掠成型，上下两端分别与杯壁外侧融合。上端连接位置靠近杯口，下端连接位置落在杯身中下部，这样在握持时手腕角度自然，提起满杯液体时受力点更靠近重心，减少翻转力矩。把手与杯壁之间留出足够的手指穿过空间，内弧面不能过度贴近杯壁，否则戴薄手套操作时会出现夹持空间不足。把手端部与杯体连接处采用渐变圆角融合，避免小管径直接垂直交于大圆柱面造成的局部薄弱；在工程图中，这两处融合区域需要重点检查曲率连续性和最小壁厚，防止打印、铸造或注塑时出现填充不完整。

　　设计思路上，先由回转轮廓生成杯体毛坯，再通过抽壳形成内腔，随后绘制把手的空间引导线，并以圆形截面完成扫掠，最后将把手与杯体布尔合并并处理交接圆角。内腔底面不应做成完全尖锐转角，保留小半径圆角有利于液体残留清理，也能让数控加工或增材制造的路径更稳定。杯口外沿可略大于杯身外径，形成轻微加强边；杯底外径可与杯身保持一致，若需要叠放，也可在底部增加浅止口，使多个杯体堆叠时自动对中。

　　外形尺寸方面，杯体高度与直径比例接近日常马克杯规格，重心位于杯身下半部，空杯放置时不易倾覆；盛装液体后，重心随液面上升，但侧置把手不会明显改变正面投影边界。安装或摆放边界主要由圆柱外径和把手外伸量共同决定：杯体占用圆形桌面投影，把手向单侧凸出，因此在工位托架、杯架孔位或设备置物槽中校核间距时，不能只量杯身直径，还要把把手最外侧轮廓计入。若用于定制杯架，托架承托面应接触杯底或杯身下段，避让把手下端融合区；若在自动化展示线中输送，侧把手需要纳入导向栏宽度，防止经过护栏时卡滞。

　　从结构校核角度看，该模型没有运动副，重点不在传动精度，而在握持强度、热变形和放置稳定性。热饮工况下，杯壁温度会沿厚度方向传导，把手外弧面与杯壁之间的空气间隙可减少直接热桥影响；若采用金属材质，把手管内仍会形成热传导，端部连接处温度较高，设计实品时可加大把手外伸距离或改用低导热材料。塑料样件则需关注杯口长期受热后的蠕变，壁厚不宜过薄，把手根部不能出现明显缩痕。

　　建模过程中还应注意内腔与外轮廓的同轴度，杯口端面与底面保持平行，这样放置后杯口不会歪斜。把手中心线宜位于杯体轴向平面内，避免上下连接点错位导致视觉扭曲和受力偏置。圆弧过渡半径需要兼顾造型与工艺：圆角过小会造成应力集中和打印层间薄弱，圆角过大则可能侵占手指空间或使杯壁局部增厚。整体结构简洁，几何特征清晰，既适合作为日用容器的外观方案，也适合用于薄壁实体、扫掠特征、圆角融合和人机握持空间的结构练习。
