长腰型法兰安装槽式传感器壳体

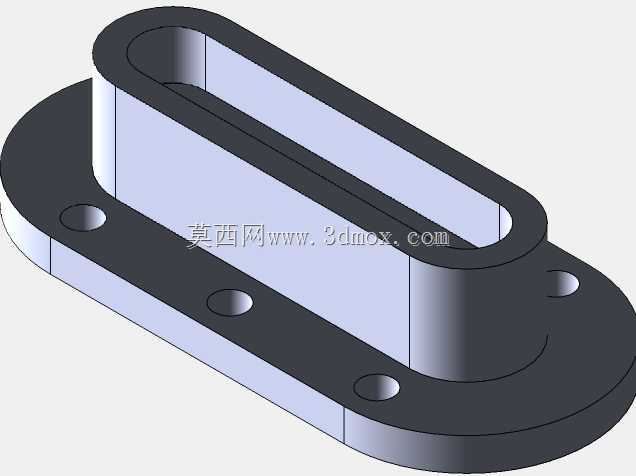

　　该零件属于检测类仪表的外部承载壳体，整体由下部椭圆法兰安装板与上部直立长圆槽形围壁两部分构成，结构形式在工业现场的对射式光电检测、长行程接近感应、料道通过检测以及狭长开口防护场景中较为常见。下部法兰板采用两端半圆、中间直边的长圆形轮廓，板面上沿长度方向均布六个沉头安装孔，孔位围绕上部壳体两侧对称排布，安装时可通过内六角螺钉直接固定在设备机架、料道侧板或防护面板上；沉孔结构能够保证螺钉头部完全沉入板面以下，避免外露凸起干涉被测物体通过，也使安装面贴合更加平整。法兰板与上部围壁交接处采用连续圆角过渡，既减少了钣金折弯或机加工过程中的应力集中，也能在铸件或焊接件方案中提升连接处刚性，避免长期受振动后出现根部开裂。上部主体为两端半圆弧封闭、

　　两侧直壁延伸的长腰型立筒，内部贯通形成狭长安装腔，腔体内可沿长度方向布置电路板、感应元件、发射接收模组或导光条；顶端同样保留长圆形开口，可配合透明盖板、密封胶条或防护镜片使用，在粉尘、飞溅较多的工位上能够为内部元件提供围挡防护。立筒壁厚均匀，外壁转角与内壁转角均设置圆弧，加工时无论是采用铝合金铣削、钣金折弯焊接还是工程塑料3D打印，都能保证成型稳定、脱模顺畅，壁厚一致性也有利于控制壳体重量和材料成本。从安装边界看，法兰板宽度方向超出上部围壁，形成一圈可供螺钉操作的安装边；长度方向上六个孔分成两列，孔间距适配常见型材台面和设备面板的螺孔布局，后期维护时不需要拆除周边管线即可单独松开壳体进行内部元件检修。设计时将受力路径集中在下部法兰：

　　设备振动、碰撞载荷先通过法兰板分散到六个固定点，再传递到机架，上部薄壁围壁主要承担防护和元件定位作用，因此壁厚不必过大，就能满足常规自动化产线的使用要求。长圆形内腔相比方形盒体，减少了两端死角，传感器线束可沿圆弧侧壁平顺走线；狭长开口方向则对应检测区域，能够约束感应范围，减少侧向杂光或金属干扰对检测信号的影响。壳体外形没有复杂倒扣和异形曲面，三维建模时可先绘制法兰轮廓与安装孔，再拉伸底板，随后绘制腰型截面并双向拉伸得到围壁，最后通过圆角命令处理交接棱边；若用于量产，可在此模型基础上继续增加密封槽、盖板螺孔、线缆接头孔等细节，使其直接转化为加工或开模依据。
