法兰底座立式传感支撑柱结构

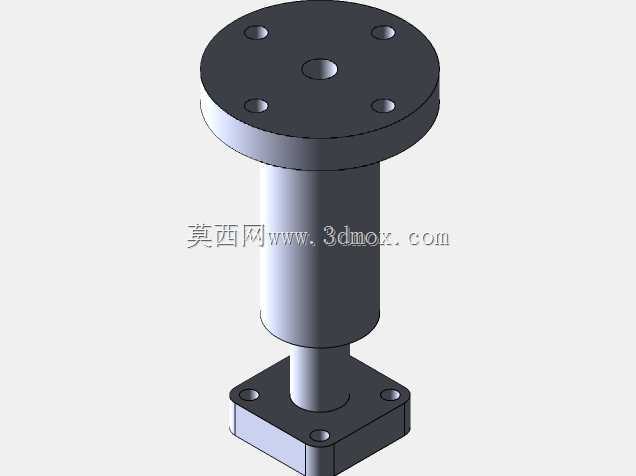

　　该结构件面向检测工位、实验台架以及小型自动化设备中的传感安装需求，采用上下双安装界面配合中间圆柱主体的布置方式。上端圆形法兰盘承担外部检测元件、限位触板或小型测量模块的固定任务，盘面均布四个沉头安装孔，中心位置设置定位凹孔，可在装配时与被测端或转接件形成同轴约束，减少偏心加载带来的测量偏差。下端方形安装座用于将整体立柱固定在设备基板、工作台面或工装支架上，四个角部孔位提供稳定的螺栓连接边界，方形轮廓在狭小空间内更便于对齐基准边，也能在拧紧过程中抵抗周向转动。

　　从实际使用场景看，这类立柱常出现在位移检测、接触触发、物料到位判断以及轻载导向支撑环节。设备运行时，上端法兰承接传感元件或接触部件，中间柱体传递轴向位置关系，下端方座则把受力导入机架。由于柱身采用较连续的圆柱截面，轴向承载路径直接，外形没有突兀的薄弱缺口，适合在低频往复动作、静态定位和轻量压紧场合使用。上端圆盘面积大于柱体直径，能够扩大安装接触面，使小型传感器或转接板的布置更灵活；下端方座则通过较宽的支撑跨度降低倾覆风险，尤其适合侧向存在轻微碰触或线缆拖拽的工位。

　　设计思路上，结构没有采用复杂曲面和多余装饰，而是把装配可达性、加工便利性和受力连续性放在前面。顶部法兰厚度明显大于普通垫片式连接板，可承受螺栓预紧后产生的局部压应力，避免薄板固定时出现板面翘曲。四个孔位围绕中心轴线对称分布，既方便操作者从多个角度穿入紧固件，也让载荷在圆周方向上较为均匀。中心凹孔可作为加工找正基准，也可在装配时容纳定位销、轴端凸台或传感器尾部结构，使零件之间的相对位置更容易控制。

　　中部柱体分为较粗的主承载段和下端较细的过渡段。粗段提供主要刚性，能够在顶部安装件受到按压或碰撞时限制弯曲变形；细段与方座衔接，形成层次清晰的装配轮廓，也便于在建模时通过同轴旋转和拉伸特征完成主体构建。柱身与法兰、方座之间均采用实体过渡，避免薄板焊接式结构在根部产生应力集中。对于三维建模人员而言，该零件适合练习回转体与方形基体的组合建模，重点在于保证上下安装孔的同轴度、法兰端面与底座端面的平行关系，以及各段圆柱轴线的一致性。

　　安装边界方面，顶部圆形法兰的外径决定了上部元件的最大布置范围，盘面孔位应与标准紧固件规格匹配，沉孔深度需要保证螺栓头不高于安装面，防止干涉被测部件。下端方形底座的边长决定地脚占用面积，布置时应在孔位外侧预留扳手空间，尤其在密集工装板上，方座相邻边与其他机构之间需要留出装配和维护距离。柱体高度则直接影响传感点与基准面之间的垂直距离，选型或改型时不能只关注外形，还要结合被测行程、安装板厚度以及连接螺栓长度校核整体稳定性。

　　在加工实现上，上端圆盘和中部圆柱可通过棒料车削形成基本轮廓，下端方座可由铣削方式加工平面与孔位；若用于普通设备支撑，也可采用整体铣削或型材焊接后再精加工安装面。上下端面的平面度会影响传感器轴线是否垂直于安装基准，因此关键配合面应在一次装夹或统一基准下完成精加工。对于需要频繁更换检测元件的工位，顶部法兰的孔系可作为通用接口，通过转接板适配不同外形的传感器，使立柱本身不必随元件更换而重新设计。

　　整体结构传递的是一种简洁而可靠的支撑逻辑：用圆形顶端满足旋转对称安装和定位，用方形底端满足机架固定和防转，用中间柱身建立稳定高度。它不承担高速传动，也不适合大载荷冲击场合，但在轻载检测、位置反馈、实验夹具和自动化辅助定位中，能够以较低加工成本提供明确的安装基准和较好的刚性支撑。建模时应着重还原孔位分布、端面关系和阶梯轴段，装配时则需关注紧固件沉入、底座贴合以及上端元件的同轴布置，这些细节直接决定后续检测数据的稳定性和机构运行的重复性。
