食品加工机传动端盖总成结构设计

　　该结构件面向小型食品加工设备的动力传动与端部防护场景，常见于台式切片、搅拌、绞切类厨房加工机具的侧边传动腔，承担轴系定位、内部齿轮与连杆机构封闭、外部安装接口整合等多重作用。从整机布置来看，这类端盖通常位于主机壳体的侧向输出位置，一侧包覆减速传动组件，另一侧为刀具或执行部件提供伸出轴通道；在商用后厨、小型食品预处理工位以及家用多功能料理设备中，该部位既要承受传动带来的周期性载荷，又要满足频繁清洗、油污残留控制和拆装维护的要求。

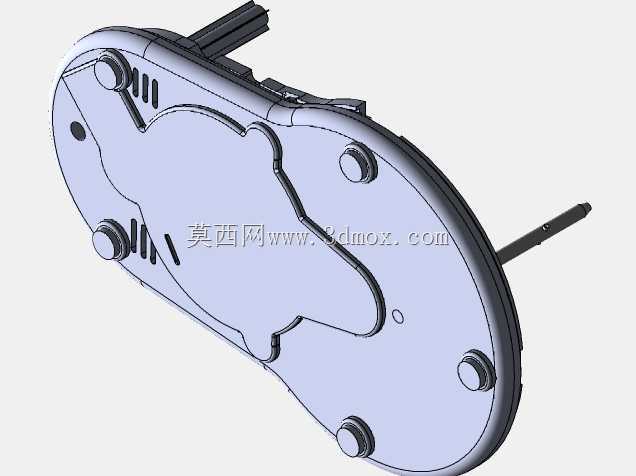

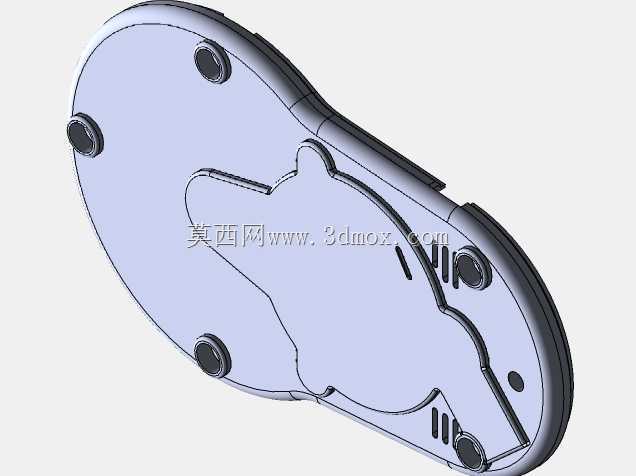

　　外形上，主体采用近似长圆形的扁平盘状轮廓，边缘以连续圆弧过渡，避免尖锐转角造成清洁死角。盘面上布置多处带凸台的圆形安装柱，柱体中心预留紧固件孔位，用于端盖与主机箱体之间的对合锁紧；凸台高出主平面，可在螺钉预紧时形成局部压紧面，减少薄板区域因受力不均产生的变形。端盖一侧伸出两根平行的柱状接口，对应内部传动轴或定位销的穿出位置，外伸段保留足够长度，便于与外部工作部件形成稳定配合；另一侧则设置单根细长轴杆，作为辅助输出或挡位联动结构，其轴线与主传动位保持平行，保证连杆运动轨迹可控。

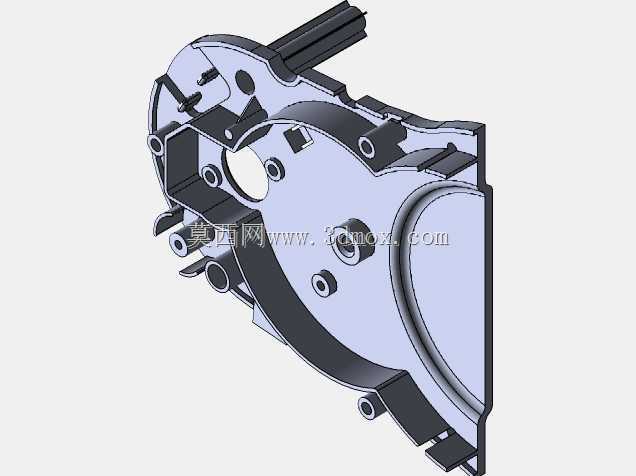

　　盘面中部的异形轮廓线对应内部机构的运动包络，设计时按照腔内摆杆、曲柄或异形齿轮的最大扫掠区域留出间隙，既控制端盖整体厚度，又避免运转过程中零件与内壁发生干涉。靠近轴伸位置的几组平行短筋构成散热与加强复合结构：一方面增加端盖局部刚度，抑制轴承座周边的振动；另一方面形成导流槽，使表面冲洗时水流能够沿筋条间隙快速排出，降低积液风险。端盖边缘设置连续止口，装配时嵌入主机箱体的配合槽内，形成径向定位，并可在止口面加装密封垫，阻挡食材碎屑、汤汁和清洗水进入传动腔。

　　安装边界方面，盘体上的多个固定孔围绕传动区域分布，孔位间距结合箱体内部轴承座和加强筋位置确定，锁紧后可将端盖压紧力均匀传递到箱体承力面上。外伸轴的中心高、两轴间距以及轴端到安装平面的距离，均需与刀具座、送料机构或附件接口匹配；在三维建模过程中，应优先建立轴系中心线和安装基准面，再围绕运动包络反推端盖内腔形状，最后处理外轮廓、螺钉柱、密封止口和加强筋。壁厚过渡处采用圆角连接，避免应力集中；螺钉柱根部增加加强筋，以承受反复拆装带来的局部载荷。

　　从功能实现角度看，该端盖并非单纯装饰盖板，而是集轴承支承、轴孔防护、箱体连接和外部附件定位为一体的承力零件。设计时需要同时核对内部传动件的最小安全间隙、轴伸出后的悬臂长度、密封件压缩量以及维修时工具可达性。对于食品加工场景，还应保证外露面尽量减少深槽和盲孔，能够擦拭或冲洗的区域保持顺滑过渡；与食材可能接触或邻近飞溅区的部位，轮廓应便于污水自然流走。整体结构在有限空间内整合了多个安装与传动接口，体现了小型食品加工设备紧凑化、易清洁和易装配的设计取向。
