航空机载设备轻量化安装承力框架

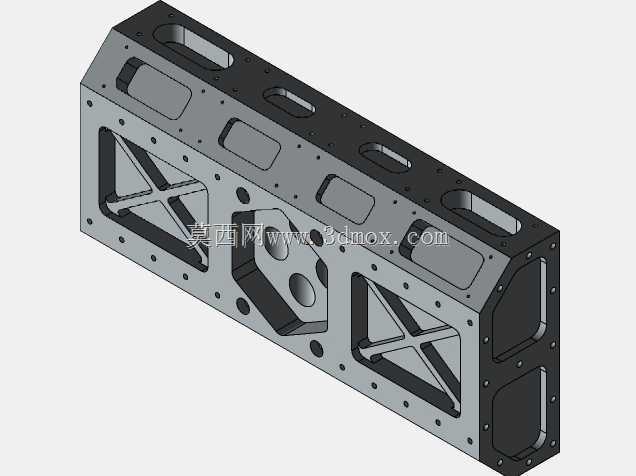

　　这款承力框架的三维结构，面向飞行器机载航电、传感载荷的舱内安装场景，在做结构方案评审时，首先要兼顾的就是飞行平台严苛的重量约束与机载设备的安装可靠性。框架整体采用长条形盒式承力布局，主体为薄壁镂空构型，在框架内部的大尺寸空腔区域，设计了交叉式X型加强筋，这类筋板布局没有采用整块实心板材填充，而是在空腔对角布置斜向支撑，既可以把框架侧壁受到的局部弯矩、设备安装带来的集中载荷，通过斜筋快速分散到整个框架的边框上，避免薄壁板件在振动工况下出现局部屈曲，又能最大限度去除非承力区域的材料，把整体构件的重量控制在机载平台允许的范围内。框架的顶面沿长度方向均匀开设了多个长圆形减重通孔，这类孔位并非随意排布，孔的边缘都做了等距的壁厚预留，

　　孔与孔之间的连接梁宽度经过载荷校核，既不会因为开孔过多削弱顶面的整体抗弯刚度，又能进一步压缩结构自重，同时长圆孔的走向和框架长度方向保持一致，也方便机载线缆、冷却管路从孔位中穿行，给舱内布线布管预留出操作空间。框架的两个大侧面上，密布了大量规格统一的安装小孔，孔位按照标准化的网格间距排布，不同功能的机载传感模块、信号处理单元、小型测控板卡，都可以通过这些孔位直接用紧固件固定在框架侧壁上，不需要额外在舱内焊接或者加工临时安装支座，模块化拆装的效率很高。在框架的其中一个侧壁上，还预留了带异形开孔的转接安装面，这个位置专门用来对接带圆形接口的机载传感组件，开孔轮廓和配套设备的接口外形完全匹配，周边额外布置的一圈紧固孔，

　　可以保证接口对接之后的密封性能与连接刚性，避免飞行过程中气流扰动或者振动导致接口松脱。框架的两端做了封闭式的端板结构，端板上预留了和飞行器舱内主梁对接的安装孔位，端板的厚度比侧壁薄壁稍厚，用来承担整个框架传递到机身主结构的拉压与剪切载荷，端板边角位置做了圆角过渡，避免应力集中在尖角位置产生疲劳裂纹。从安装边界来看，这款框架的长宽高比例适配飞行器舱内的预留安装槽位，所有外凸结构都没有超出框架的最大包络尺寸，安装时可以顺着舱内导轨推入到位，两端端板的孔位和机身预设的安装点完全对齐，不需要现场二次修配。设计过程中，针对机载场景高频振动、温度大幅波动的工况，所有开孔的边缘、筋板和侧壁的交接位置，都做了圆滑的圆角过渡，没有尖锐的应力集中死角，

　　薄壁的壁厚取值在满足刚度要求的前提下取到下限，在保证框架整体固有频率避开飞行器发动机振动频段的同时，把多余的材料全部去除。框架内部的空腔既可以容纳安装尺寸较大的机载设备，交叉筋板又把大空腔分隔成多个独立的小安装区域，不同功能的设备可以分区布置，避免设备之间出现干涉，也方便后续维护时单独拆解某一个模块，不需要把整个框架从机身上拆卸下来。这类承力框架和普通地面设备的安装支架最大的区别，就是地面支架往往优先考虑成本与刚性，可以采用厚重的焊接钢结构，而机载框架每减重一克，都能给飞行器的有效载荷腾出更多重量余量，所以整个结构的材料分布完全跟着载荷路径走：载荷传递经过的边框、筋板、端板位置保留足够的壁厚，不参与主要承力的区域全部做镂空去除，所有孔位的位置、筋板的角度都经过受力仿真优化，既不会出现结构冗余增重，也不会出现局部刚度不足导致的变形。在实际装机使用时，这款框架作为机载传感单元的承载基体，要承受起飞、爬升、机动飞行过程中的多个方向过载，框架的整体盒式构型本身就具备很高的抗扭刚度，交叉筋板进一步约束了侧壁的变形量，即使在大过载工况下，框架上安装的各个传感设备的相对位置也不会出现偏移，保证传感测量的精度不会因为支架变形受到影响。
