带座外球面立式轴承支座结构

　　这套带座轴承结构在输送线、小型风机、农业机具、轻工包装设备以及教学实验台里都很常见，核心作用是把旋转轴稳定约束在确定轴线上，同时把轴系运转产生的径向载荷传递到机架上。相比单独使用深沟球轴承再自行加工安装孔，整体式轴承座把轴承外圈定位、座体支撑和地脚固定整合在一起，现场装配时不需要复杂的镗孔工序，只要把底座贴合到安装面、穿入螺栓即可完成定位，对中小载荷、维护频次较高的传动场景尤其合适。

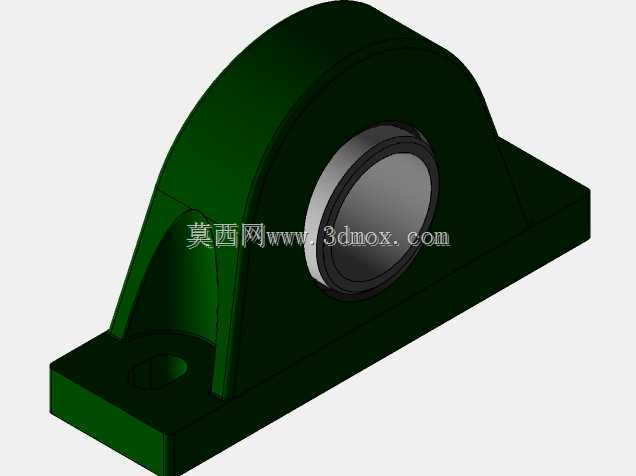

　　从结构上看，模型采用立式菱形底座布局，底座向两侧延展形成安装翼板，翼板上预留沉头螺栓孔，螺栓锁紧后头部可以沉入座体表面，避免突出结构与周边护罩或皮带发生干涉。底座底面为平整贴合面，设计时需要与机架安装面保持足够接触率；若机架面存在焊接变形或平面度不足，应在装配前打磨或加调整垫片，否则座体受迫锁紧后会引起轴承内孔轴线偏斜，直接表现为轴转动卡滞、温升偏高和密封件偏磨。

　　座体上部为拱形承托结构，这种轮廓并非单纯为了外观，而是围绕轴承外圈承载路径做材料分布：轴承孔下方承受主要径向力，截面厚实；顶部弧形过渡可以降低铸造或加工过程中的应力集中，同时减少不必要的实体质量。轴承腔内部容纳外球面轴承，外圈球面与座孔配合后具备一定自动调心能力，当长轴跨距较大、两支座孔存在轻微同轴度误差，或者轴受载后产生挠曲时，轴承外圈可在座孔内小角度摆动，避免滚动体承受附加边缘载荷。

　　模型中可以看到轴承内圈突出于座体侧面，内圈孔用于穿装传动轴，通常通过顶丝、偏心套或紧定套与轴实现周向和轴向固定。选型时不能只看轴承外径，轴径、内圈宽度、锁紧方式以及轴肩高度都要同步校核：轴肩过高会妨碍轴承拆卸，过低则轴向定位不可靠；顶丝位置应对应轴上的平面或硬化处理区域，防止反复冲击后松动。座体两侧还需考虑密封空间，外球面轴承常配橡胶密封圈或防尘盖，在粉尘较多的搅拌、筛分、输送场景中，应优先选择带接触式密封的版本，并在维护周期内补充润滑脂。

　　安装边界方面，底座两个安装孔的中心距决定了机架上螺栓孔的开孔位置，建模时应把孔距、孔径、沉孔深度、轴承中心高作为关键尺寸控制。轴承中心高是轴系布置的基准，它直接影响轴与电机、链轮、带轮之间的高度对齐关系；若中心高出错，即使螺栓能够安装，也会造成皮带张紧不均或链轮错位。底座宽度和长度方向需要留出扳手空间，不能让螺栓靠近墙板或护板过近，否则现场无法施加规定预紧力矩。

　　三维建模过程中，应先建立轴中心线和底座贴合面两个基准，再围绕中心线生成轴承腔、拱形外壁和地脚翼板。轴承孔与底座孔之间要保持明确的位置关系，避免用自由造型导致孔位漂移。内腔壁厚、加强过渡圆角、螺栓沉孔深度都应按可制造方式处理：铸件需要考虑拔模斜度和最小壁厚，焊接件则要区分板材厚度与加工面；若用于3D打印验证，可适当加厚承力筋板，但功能测试仍需按真实材料的强度和摩擦特性判断。

　　实际使用中，这类轴承座承受的多为皮带拉力、链轮啮合力或叶轮径向力，载荷方向通常指向底座支撑区。安装时应让主要载荷尽量落在座体实体承载截面内，而不是长期作用在开口或薄弱侧壁方向。两根轴承座联用时，还要校核同轴度和轴向间距：同轴度误差过大，调心能力也无法完全补偿；轴向间距过小会限制轴的热伸长，过大则让轴在弯曲状态下运转。

　　维护层面，座体上通常预留注油通道或通过轴承自带油嘴补充润滑。模型在结构审查时应确认油嘴方向不被底座、机架或护罩遮挡，润滑脂能够进入滚动体区域而不是堆积在腔体外。轴承座虽然属于通用支撑件，但它决定了轴系的旋转精度、振动水平和密封寿命，因此在设计阶段把中心高、孔距、腔径、壁厚和安装空间一并落实，比现场靠垫片和长孔反复修正更可靠。
