商用旋转式面饼成型加工设备

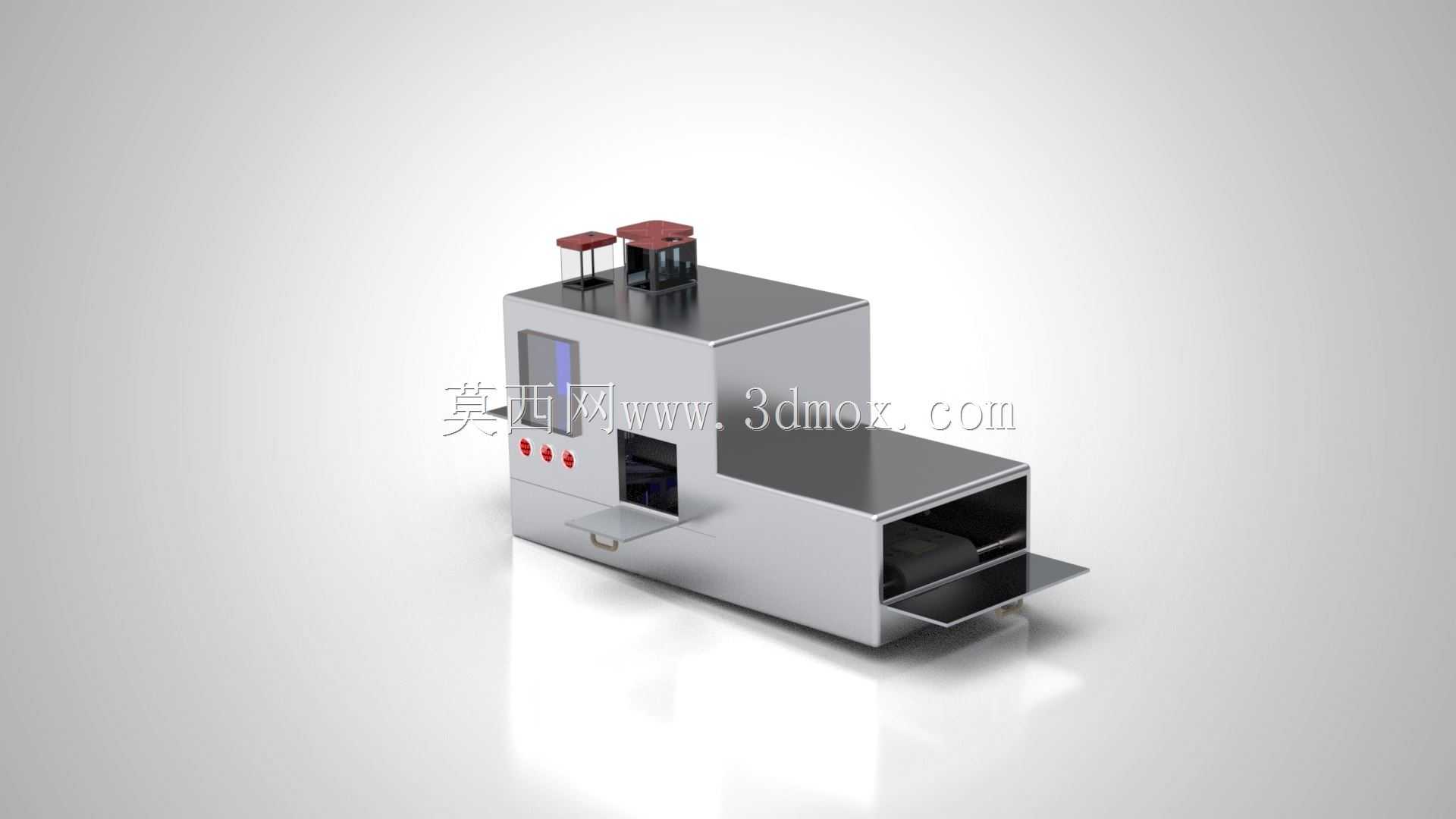

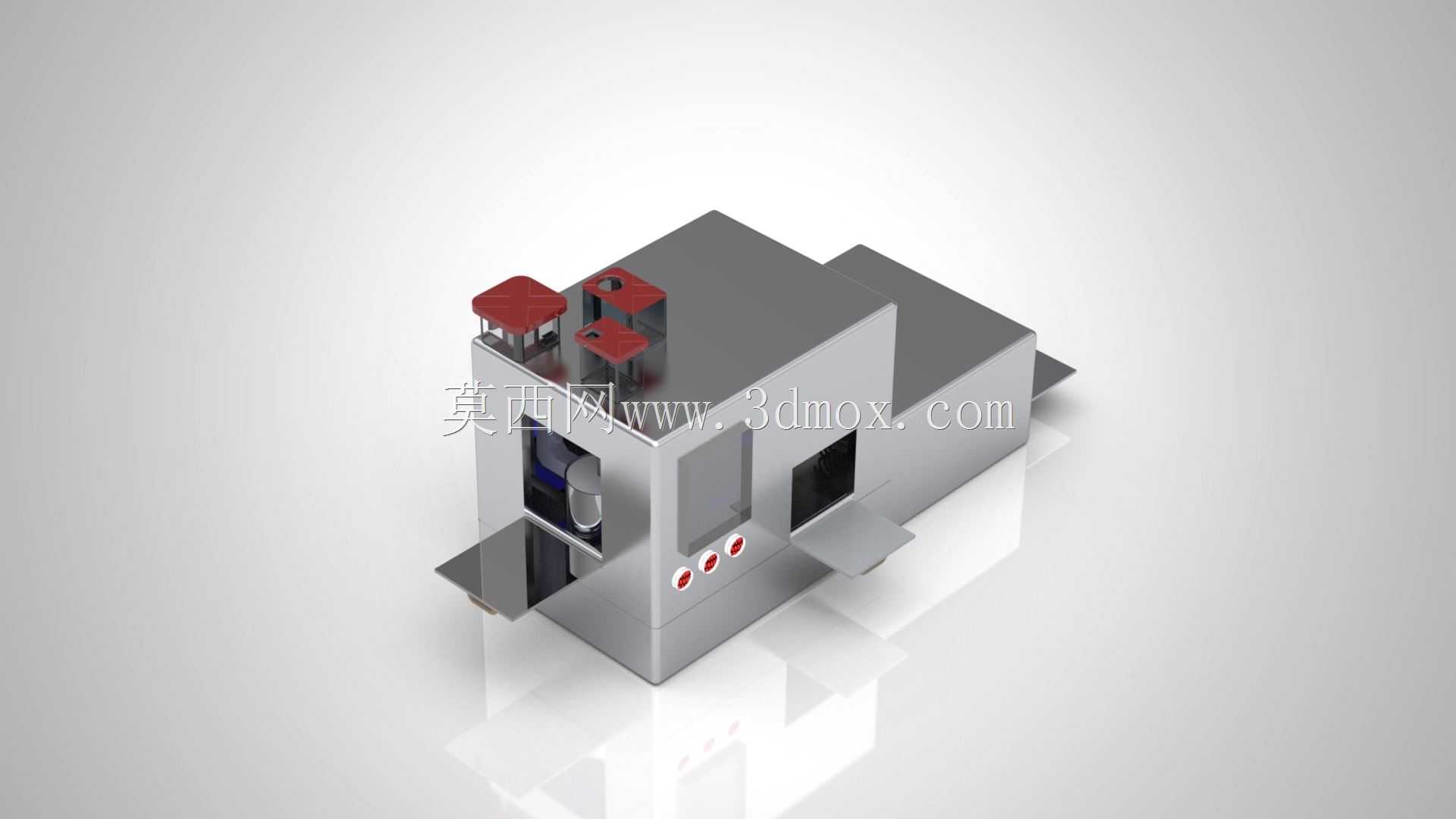

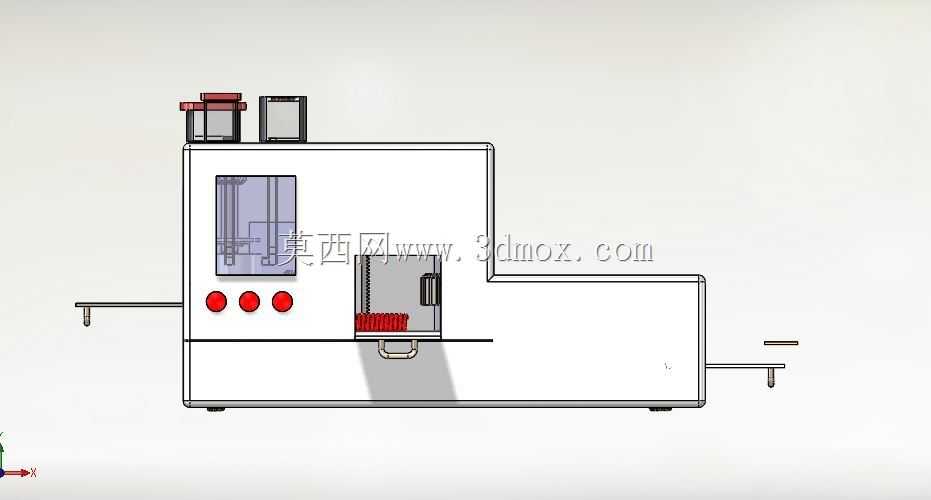

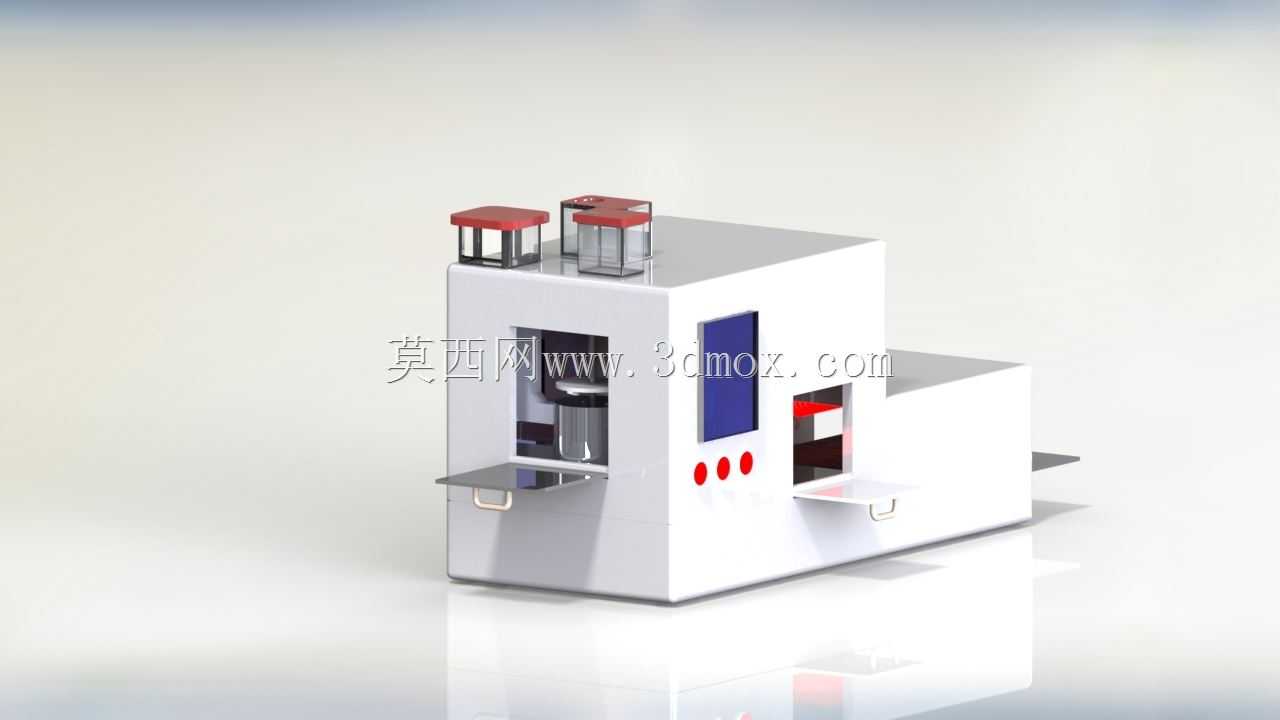

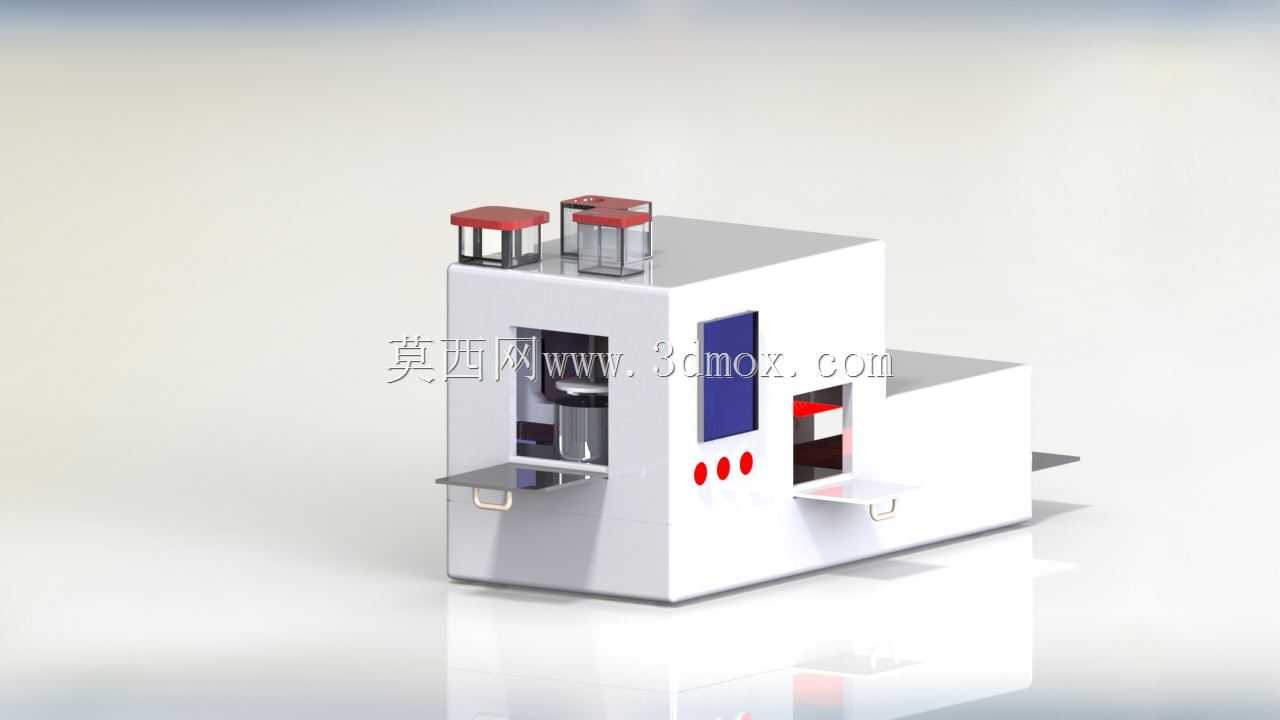

　　这套设备的结构布局围绕餐饮后厨的连续制饼作业展开，整机采用阶梯式高低台体组合，左侧高位段集成控制与上料工位，右侧低位段延伸出成型输出通道，整体落地放置无需额外预埋地脚，在商用厨房的平整地砖上即可就位，台体底部预留的调节支脚可以适配地面5毫米以内的平整度偏差，安装时仅需在设备后侧预留300毫米以上的散热与管线检修空间，左右两侧各留出600毫米操作通道，即可满足日常上料、取件与维护的动线需求。从实际使用场景来看，这类设备主要部署在中小型餐饮门店、中央厨房预处理工位与小型食品加工坊，替代传统手工擀制、压型的重复劳作，完成面团的定量输送、压合加热与定型输出全流程，操作人员仅需将预处理好的面坯放置在上料工位，设备即可自动完成后续成型工序，

　　输出的饼坯厚度均匀、外形规整，既可以直接进入后续煎烤工序，也能搭配自动烙烤工位组成连续制饼产线，大幅降低后厨面点岗位的劳动强度，同时避免手工操作带来的食品卫生风险与成品规格不一致问题。功能分区的设计逻辑完全贴合一线操作习惯：高位台体的斜向面板上嵌入触控显示区域，操作人员站立在设备正前方即可直观读取运行参数、调整加工时长与压合行程，面板下方并排布置的控制按钮与状态指示灯，分别对应启动、急停、加热启停与故障报警，急停按钮采用凸起式红色蘑菇头设计，出现卡料或异常时可以单手快速拍下，切断设备动力输出。上料工位设置在高位台体的顶面，两个带红色隔热端盖的加热压合模组并排布置，模组下方的导向柱保证压合动作垂直下行，不会出现偏载卡滞，压合工作面采用食品级平整板材，接触食材的区域无突出螺钉、无卫生死角，日常清洁时可以直接用湿布擦拭，不会残留面屑与油污。低位台体的输出通道采用敞口式设计，成型完成的饼品通过内置输送带从通道口自动送出，通道外沿延伸出的接料托盘可以临时放置3到5个成品，操作人员无需将手伸入设备内部即可取件，托盘采用翻边结构，避免饼品滑落至地面。台体侧面开设的小型抽拉工位可以收纳清洁工具、备用密封件与操作记录卡，不用额外在厨房墙面挂载置物架。整机外壳全部采用拉丝不锈钢板材折弯焊接而成，所有外露棱边都做了圆角钝化处理，既符合食品加工区域的卫生要求，耐水汽、耐油烟、耐日常清洁剂擦拭，也能避免操作人员走动磕碰时被锐边划伤。

　　结构建模过程中优先保证了运动部件的干涉校验：压合模组的上下行程、输送带的辊筒转动范围、检修门的开启角度都在装配环境里做了全行程模拟，不存在零部件运动碰撞的隐患，台体内部的机架采用方管焊接框架，外层不锈钢蒙皮通过螺钉固定在框架上，需要检修内部传动、加热组件时，可以快速拆卸对应位置的蒙皮，不用整体挪动设备。整机的长宽高比例适配常规商用厨房的门洞尺寸，设备进场时不需要拆解门框，整体推入即可就位，供电接口集中布置在设备后侧下方，布线时可以沿厨房地面的线槽走管，不会在操作区域裸露电线。针对食品加工的特殊需求，设计阶段就将加热区域的隔热层做了分层处理，压合模组的高温区域与外壳蒙皮之间预留空气隔热层，设备连续运行时外表面温度不会过高，

　　避免操作人员误触烫伤，也减少厨房内的无效散热，降低后厨空调的负载。台体底部的接水盘沿整机轮廓布置，清洁时产生的废水、洒落的面浆都会汇入接水盘，抽出即可倾倒清理，不会积存在设备内部滋生细菌。从结构设计的角度看，这套设备没有采用复杂的专用定制构件，大部分传动件、紧固件、加热元件都选用食品机械行业的通用标准件，后期维护更换配件的采购成本低，故障排查难度小，不管是设备生产商做衍生型号改型，还是后厨工程人员做现场布局调整，这套三维结构都能提供完整的装配参考，各个工位的相对位置、安装孔位、操作空间预留都符合人体工程学要求，身高155厘米到185厘米的操作人员都可以以自然站立姿态完成全部操作，不需要长时间弯腰或抬臂。
