3D打印机NF Crazy火山热端挤出总成

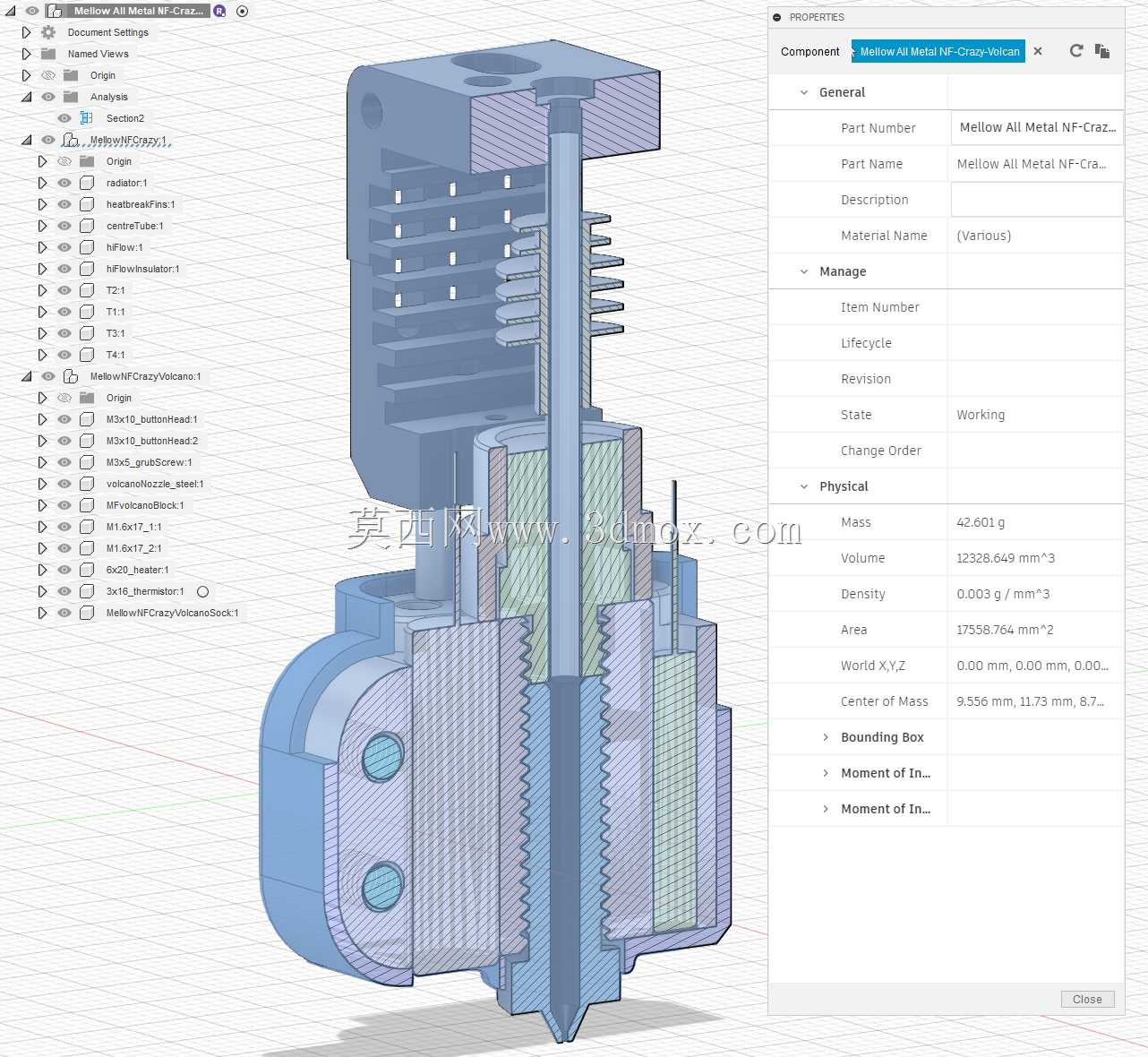

　　这套挤出热端总成面向桌面级FDM熔融沉积成型设备的大流量高速打印工况开发，核心定位是替换常规小容积熔腔热端，在长丝熔融、高压挤出、快速散热三个环节匹配高 throughput 打印需求，常见于大尺寸桌面机、高速CoreXY结构机型、多喷头联动打印平台的改装与原厂配套场景。整套结构沿竖直方向分层布置，从上至下依次为冷端散热段、隔热过渡段、加热熔腔段、喷嘴安装段，各段功能边界清晰，装配同轴度要求控制在0.1mm以内，避免长丝进给过程中出现卡丝、漏料问题。

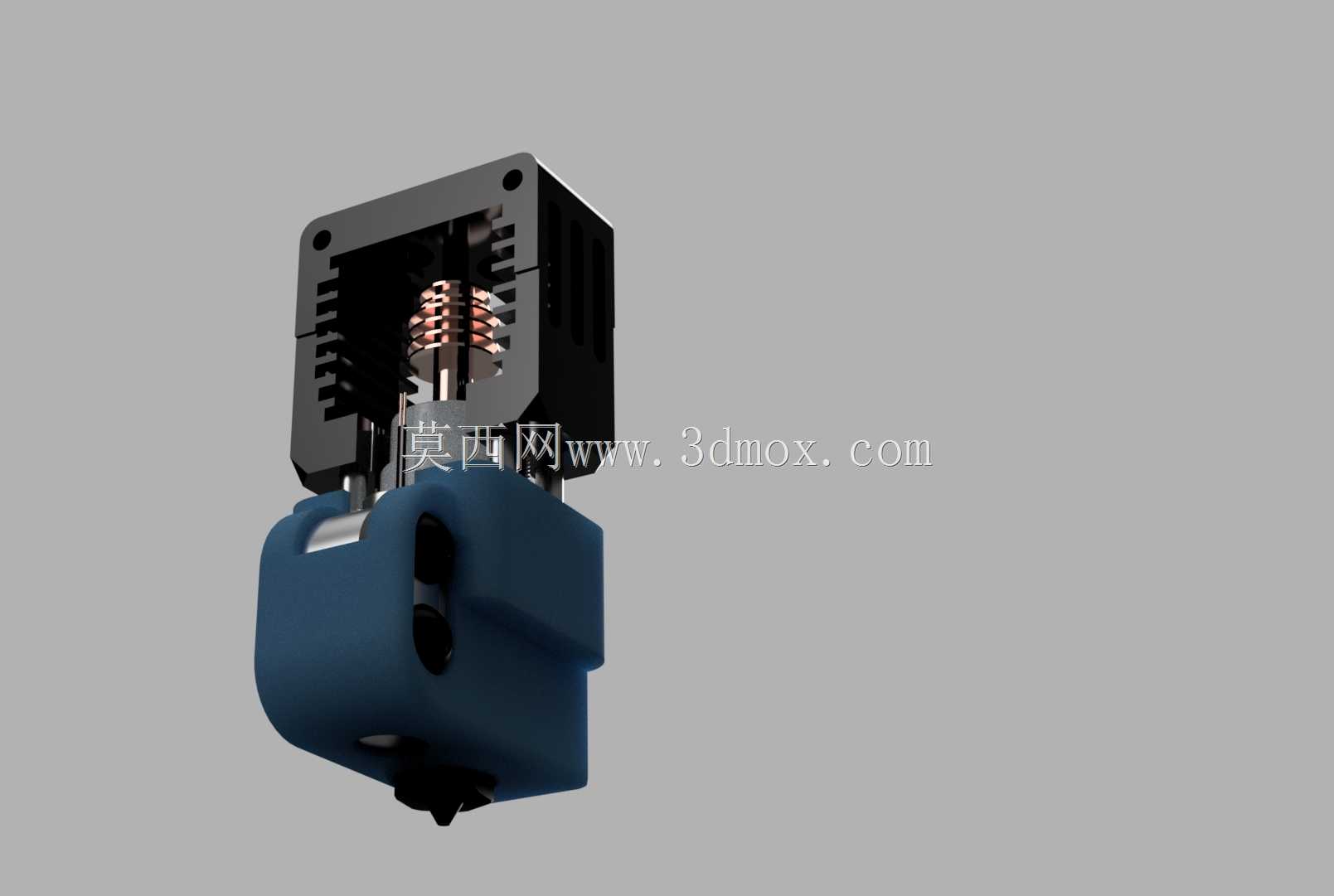

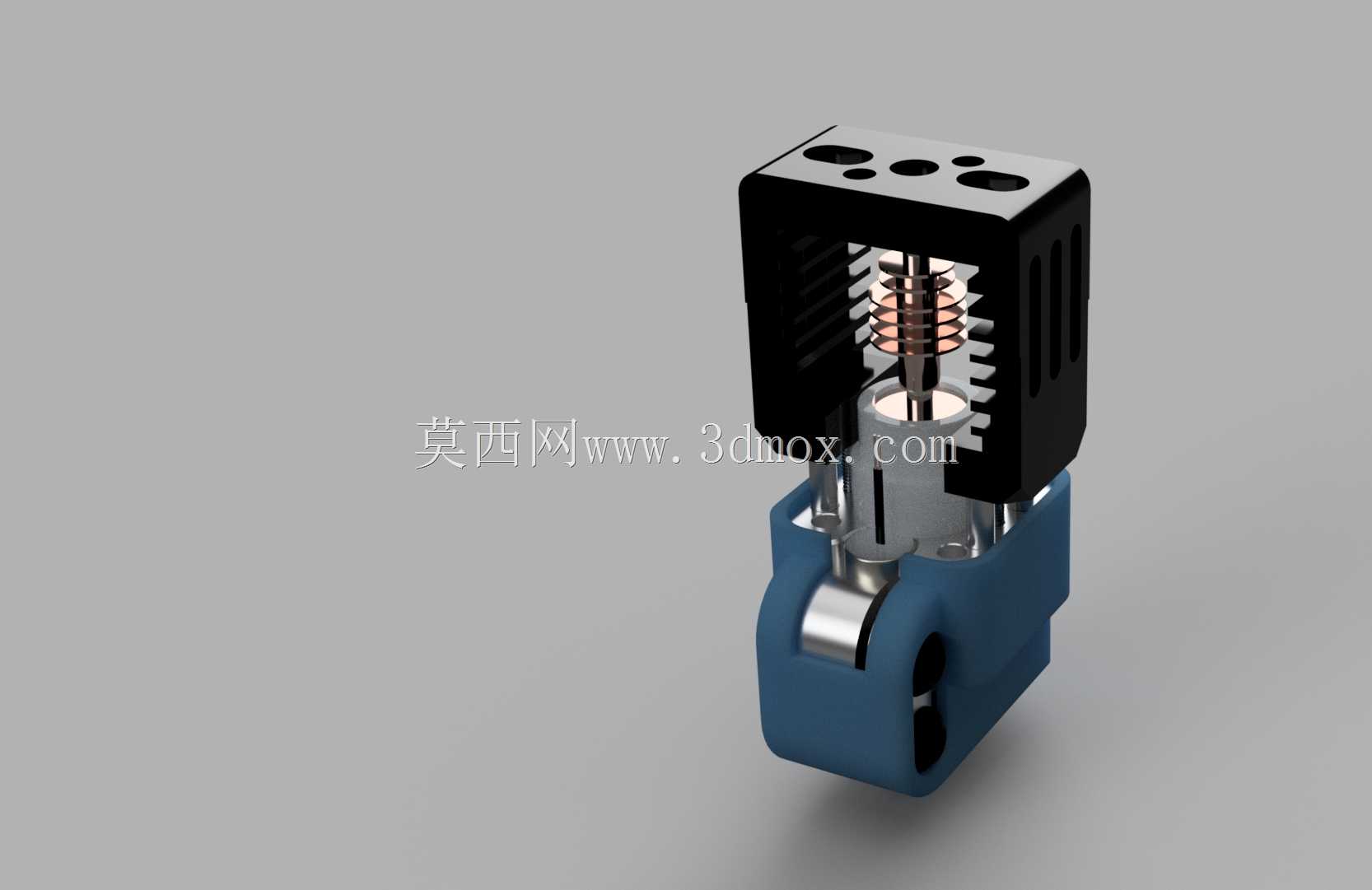

　　上部冷端散热段采用双侧开槽鳍片式铝合金散热体，黑色阳极氧化处理，顶面预留4个标准安装孔位，孔位间距适配主流E3D火山热端的通用安装支架，可直接固定在X轴运动滑台的挤出机安装面上，散热鳍片之间预留通风间隙，可搭配3010轴流风扇形成强制对流风道，将进料段温度稳定控制在PLA、PETG等材料的玻璃化转变温度以下，杜绝长丝在喉管上部提前软化膨胀造成的堵料故障。散热体内部嵌装不锈钢薄壁喉管，喉管外壁做抛光减阻处理，内壁贯通1.75mm标准长丝进给通道，喉管上下两端分别对接冷端散热块与下部加热铝块，中间悬空段作为热阻隔区，大幅降低加热块向冷端的热传导效率。

　　中部加热熔腔段采用蓝色阳极氧化铝合金加热座，整体为紧凑方块造型，两侧预留M3螺纹安装孔，可分别固定加热棒与热敏电阻：加热棒选用6×20mm标准规格，24V供电工况下额定功率40W，升温至280℃仅需数十秒，热敏电阻采用NTC100K玻封探头，插入加热座预留的测温孔内，通过导热硅脂填充间隙，保证测温响应延迟控制在1℃以内，温控板可实时采集熔腔温度，实现闭环恒温控制。加热座内部加工大容积熔融流道，相比普通V6热端熔腔容积提升近三倍，匹配火山加长喷嘴的大流道设计，耗材通过喉管进入熔腔后可在更长的加热路径内充分熔融塑化，即使在150mm/s以上的高速打印、0.8mm以上大口径喷嘴大层厚打印工况下，也能保证出料均匀无断丝，大幅提升大尺寸模型的打印效率。

　　下部喷嘴采用标准火山加长铜喷嘴，外螺纹规格为M6×1，可直接拧入加热座底部的螺纹孔，喷嘴端面与加热座底面贴合紧密，避免出现漏料间隙，喷嘴口径可根据打印需求更换0.4mm、0.6mm、0.8mm、1.0mm等不同规格，适配PLA、ABS、PETG、TPU、PC等多种熔融耗材。整套热端的外部安装边界：总高度约65mm，散热块截面尺寸为25×25mm，加热座截面尺寸为22×22mm，X轴方向运动所需的侧向预留间隙不小于30mm，Z轴方向喷嘴到热床的最低可调行程满足0-300mm常规打印平台的高度需求。

　　结构设计上针对高速打印的常见痛点做了多处优化：冷端散热块的鳍片开槽方向沿风扇送风流向布置，风阻更低，散热效率比实心散热块提升40%以上；加热座与散热块之间的喉管采用薄壁不锈钢材质，导热系数仅为铝合金的十分之一，有效减少热量上窜；蓝色加热座的侧面做了圆弧过渡处理，既减少装配时的棱角磕碰，也能降低打印过程中翘边模型刮蹭热端的概率。整套总成的所有零部件均采用标准化接口，无需额外定制改装件即可适配绝大多数开源3D打印机的运动结构，维护时可快速拆解更换喷嘴、清理喉管内的残料，日常运维门槛低，适合批量打印生产场景下的长时间连续作业。在实际装机测试中，该热端在0.6mm喷嘴、0.3mm层厚、120mm/s打印速度工况下，连续打印20小时以上未出现堵头、温度漂移、出料不均问题，大尺寸实心模型的打印效率相比普通标准热端提升一倍以上，同时冷端进料口温度始终保持在50℃以下，未出现长丝提前软化的卡料故障。
