弯管法兰式流体输送管路结构

　　该管路结构主要面向工业设备内部流体介质的转向输送与接口转接场景，常见于液压站、冷却循环系统、润滑系统、小型工艺管线以及试验台架中。其核心作用是在有限安装空间内完成管路走向的90度左右换向，同时通过两端法兰接口保证连接刚性、密封可靠性以及后期拆装维护的便利性。相比简单焊接弯头，该结构将弯管段、立式支撑柱、底部安装法兰和侧向连接法兰整合为一体，能够在设备装配时直接作为独立管路模块使用，减少现场配管工作量。

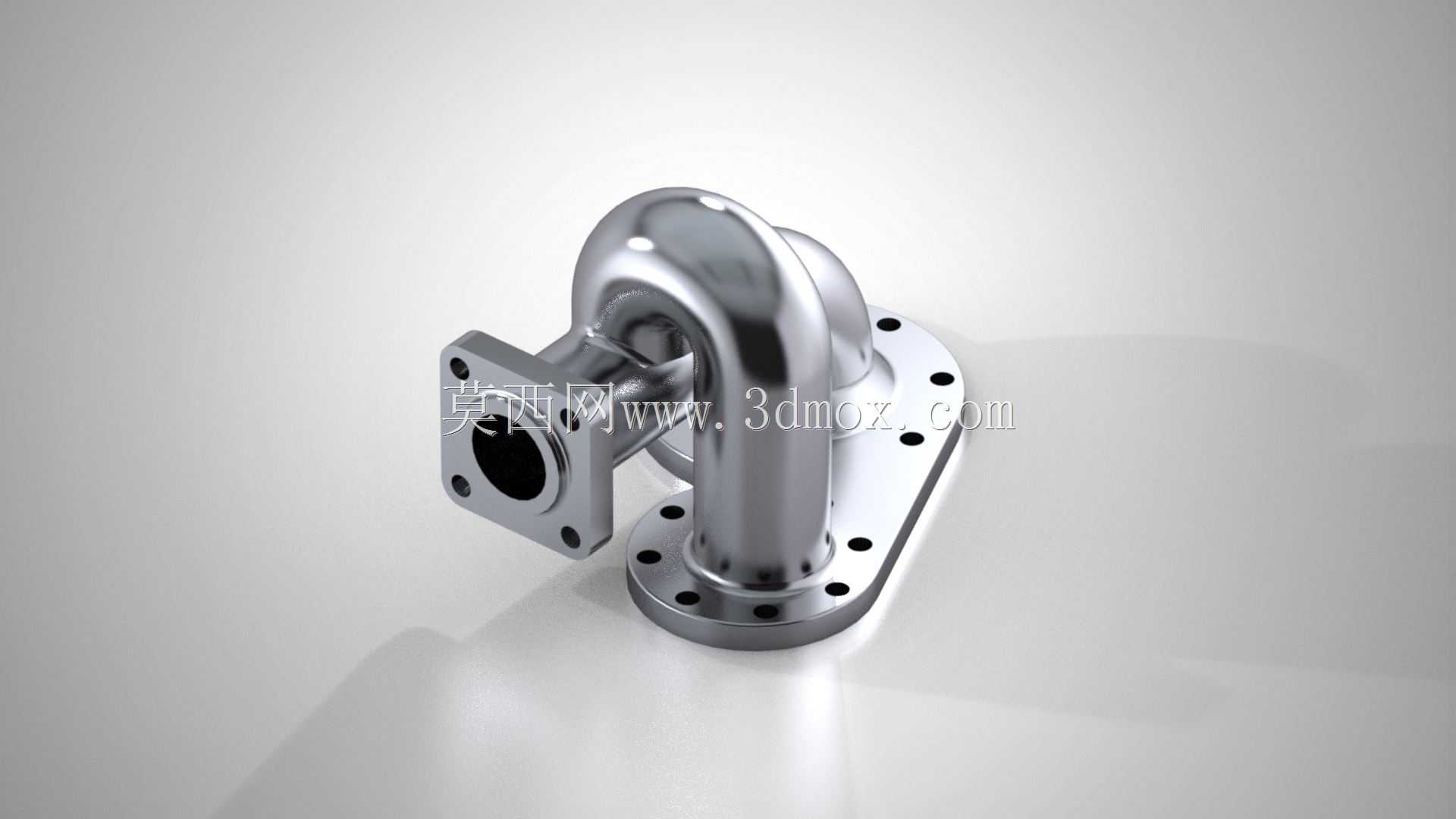

　　从实际用途看，侧向方形法兰用于与泵体、阀块、设备腔体或外部管线进行对接，法兰面上的螺栓孔围绕通流口均匀布置，可配合密封垫形成稳定密封面。底部椭圆形或长圆形安装板承担固定与定位功能，板上预留多个安装孔，适合通过螺栓固定在基座、支架或设备面板上。这样的布置方式能够避免管路仅依靠两端接口承受弯矩，尤其在管路存在振动、热变形或介质压力波动时，底部支撑可显著降低接头处载荷。

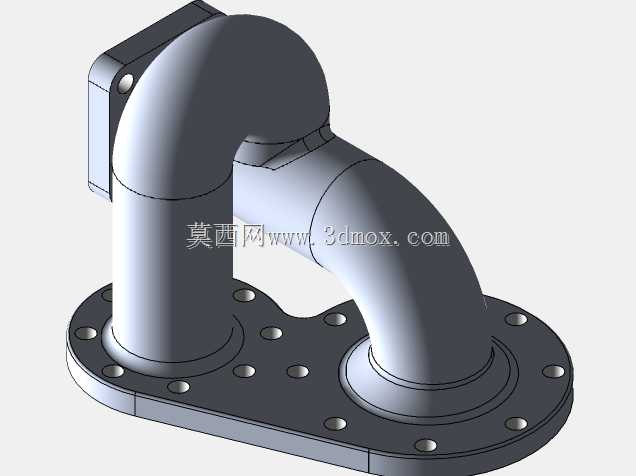

　　结构设计上，弯管主体采用平滑圆弧过渡，而不是直角折管。圆弧段能够降低流体在转向处的局部阻力，减少湍流、冲蚀和噪声，对冷却水、润滑油、低压气体以及部分洁净工艺介质都较友好。管路壁厚在模型中通过实体外形体现，弯管外侧与内侧曲率连续，接口处保留适当直段，便于法兰焊接或整体加工定位。立式支撑柱与弯管并行布置，既承担机械加强作用，也使底部安装板与上部弯管之间形成稳定框架，避免悬臂管路在受内压或外部载荷时产生明显摆动。

　　安装边界方面，需要重点关注底部安装板的轮廓尺寸、孔位间距以及侧向法兰端面的相对高度。底部法兰板沿长度方向布置多组孔位，装配时应保证支撑面平面度，避免强行拉紧造成管路附加应力。侧向方形法兰的接口中心线高度决定了其与外部设备接口的对中关系，若对接设备存在公差累积，可通过密封垫厚度、安装孔间隙或支架调整来吸收偏差。模型在三维布局时应预留扳手空间，尤其是侧向法兰四角螺栓和底板固定螺栓，不能被邻近管线、罩壳或机架遮挡。

　　外形尺寸校核时，不能只看管件本身的通径和高度，还要把弯管最外圆弧、法兰外轮廓、螺栓头部以及可能连接的软管或硬管接头纳入包络范围。弯管顶部圆弧通常是高度方向的干涉检查重点，底部法兰板则是平面投影范围内的占用边界。对于密集设备内部，建议在装配环境中检查管路与电机、阀组、护罩、走线槽之间的最小间隙；对于有热膨胀的工况，还应沿管路轴向和弯管切线方向预留微量位移空间。

　　建模思路上，该类零件适合先以中心线确定管路走向，再依据通径和壁厚生成弯管实体；法兰部分通过草图拉伸建立外轮廓、通孔和密封端面；支撑柱与底板可作为独立实体加入装配关系，也可在零件级合并为焊接组件或机加组件。法兰孔位应保持对称与标准化，孔边到流道壁之间需保留足够承压距离。密封面区域应尽量简化为平整面，不应叠加无关倒角或纹理，以便工程图中标注粗糙度、平面度和焊接要求。

　　在设备运行中，这种流体输送管不仅是介质通道，也是承受压力、振动和安装约束的结构件。设计时需要把流道连续性、法兰对中性、支撑刚度和维护空间同时纳入考虑。三维模型能够直观呈现弯管曲率、法兰朝向、底板孔位及整体干涉关系，为管路布置、焊接工装设计、装配指导和选型校核提供直接依据。
