长筒卧式精密流体过滤设备结构

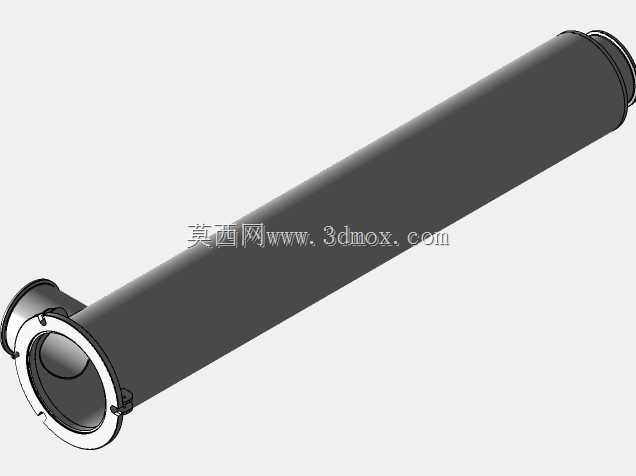

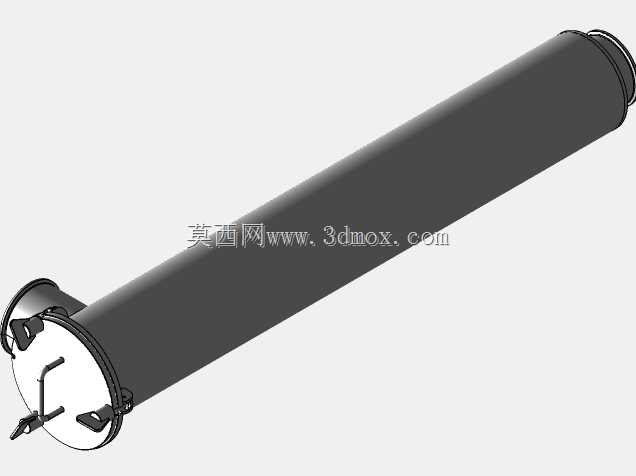

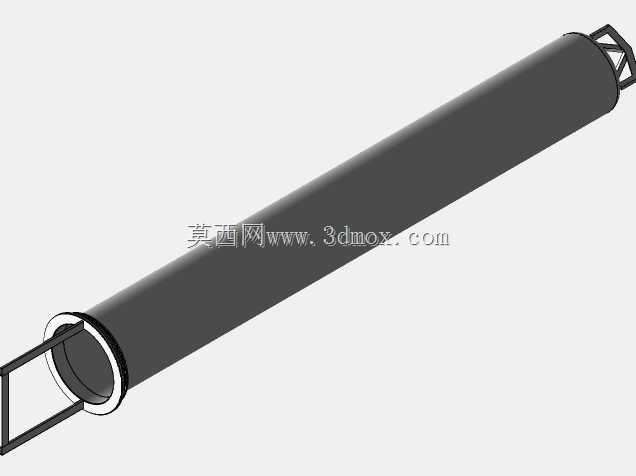

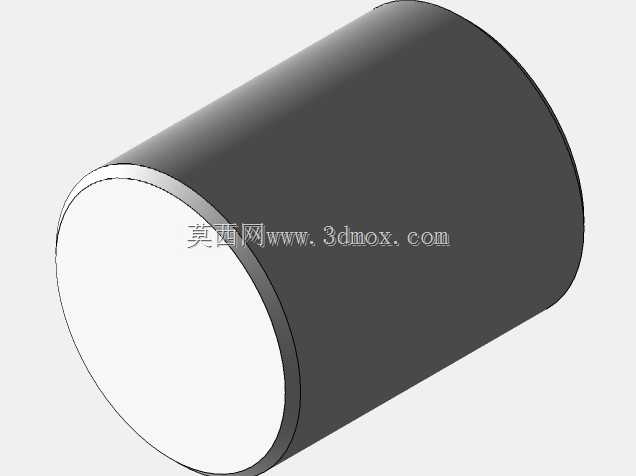

　　该模型呈现的是一台长筒卧式布置的精密流体过滤设备，主体为细长圆柱承压壳体，一端配置带锁紧机构的快开端盖，另一端设置管路对接接口，整体结构围绕连续流体净化、杂质截留与维护便利性展开。在化工循环水、轻工制程管路、冷却系统、清洗液回流以及小型工艺物料输送场景中，这类过滤装置通常串联在泵出口或关键设备入口前，用于拦截焊渣、颗粒、絮状物及脱落杂质，避免后续喷嘴、换热器、计量元件或精密阀组受到磨损与堵塞。

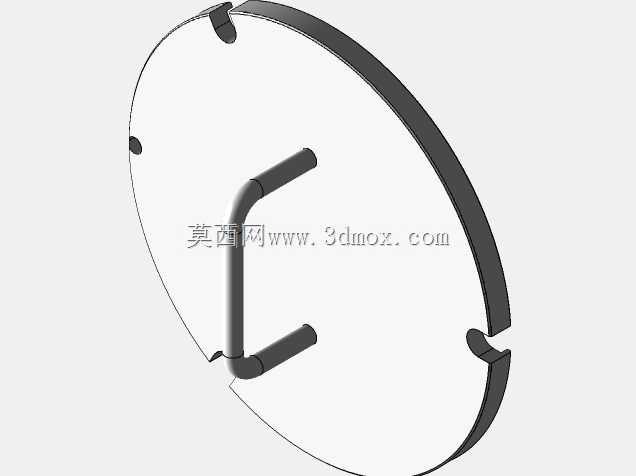

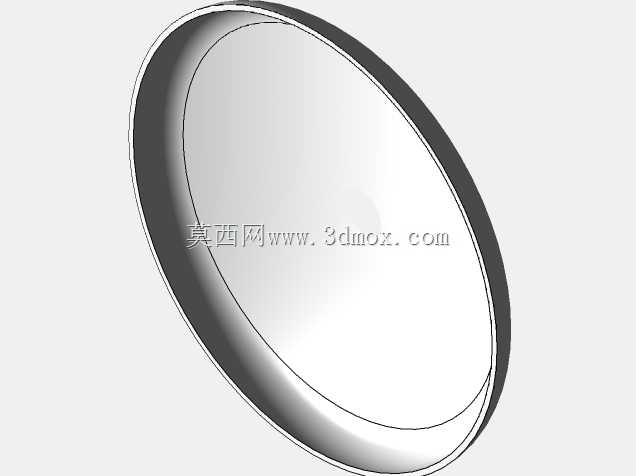

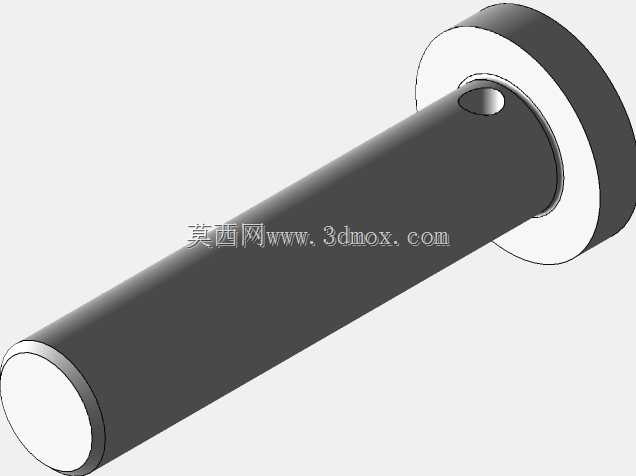

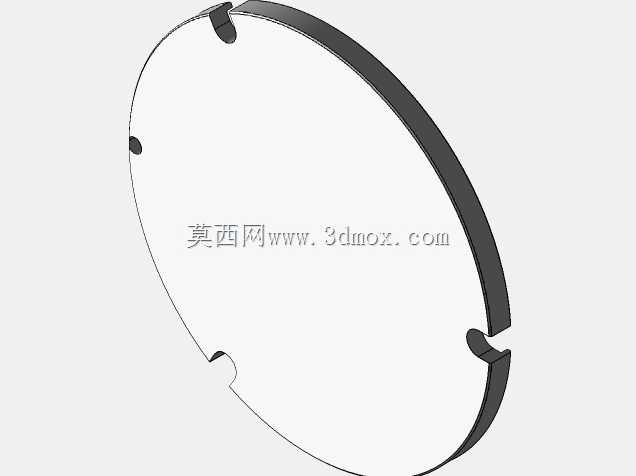

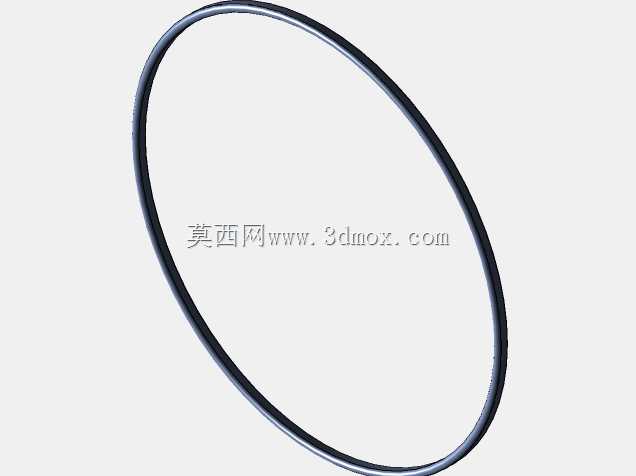

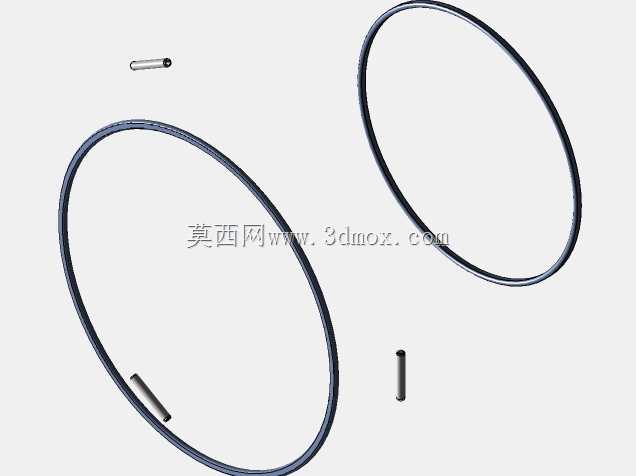

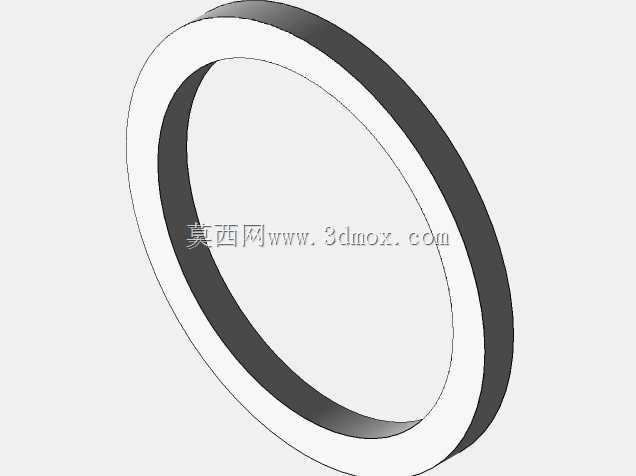

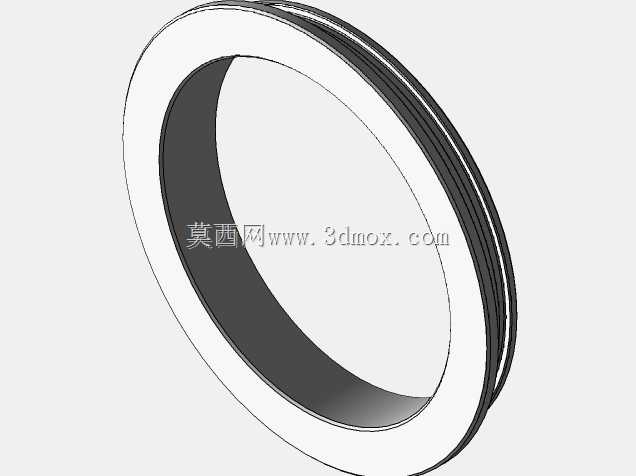

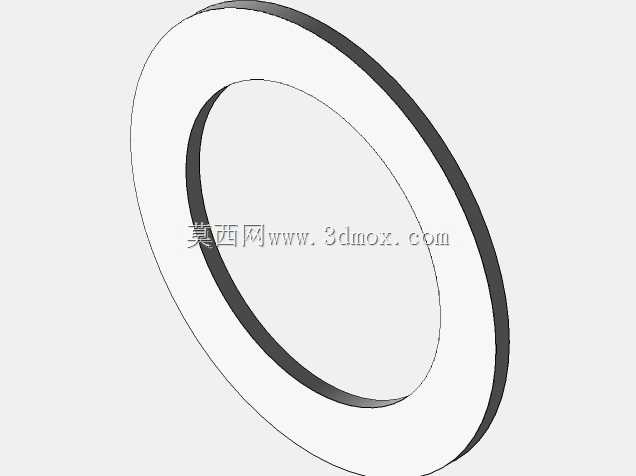

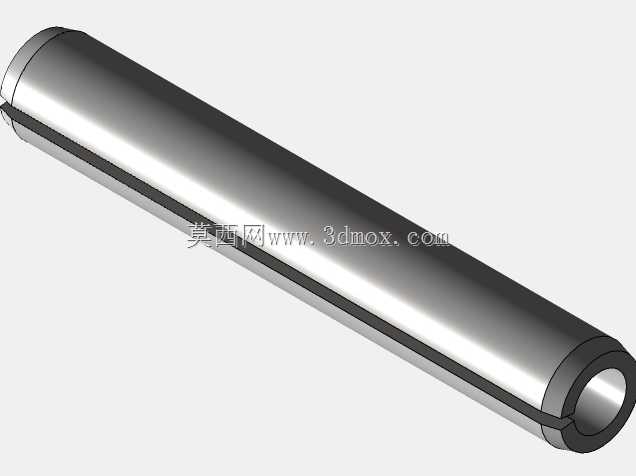

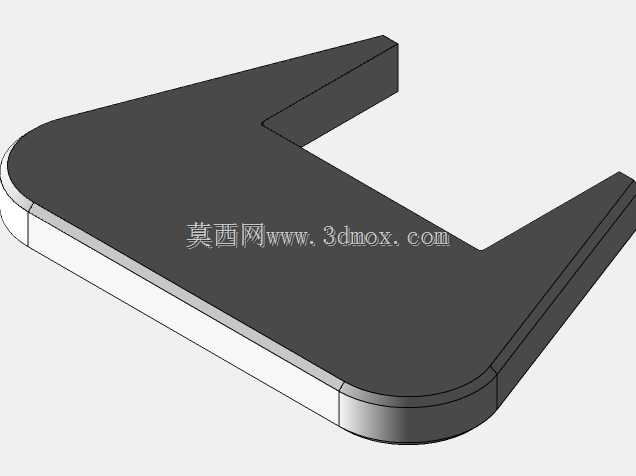

　　从结构思路上看，细长筒体能够在有限径向空间内布置较长过滤行程，使流体进入壳体后沿轴向充分扩散，降低局部流速冲击，让杂质更稳定地附着或沉积在过滤元件外侧。端盖侧采用铰接与压紧组合结构，开盖时不需要完全拆卸沉重端盖，维护人员可松开锁紧件后绕铰链旋转端盖，直接抽出或检查内部滤件。端盖上的压紧手柄、锁扣和定位件共同承担密封预紧作用，装配时需要保证各锁紧点受力均匀，避免单侧压紧造成密封圈偏磨。

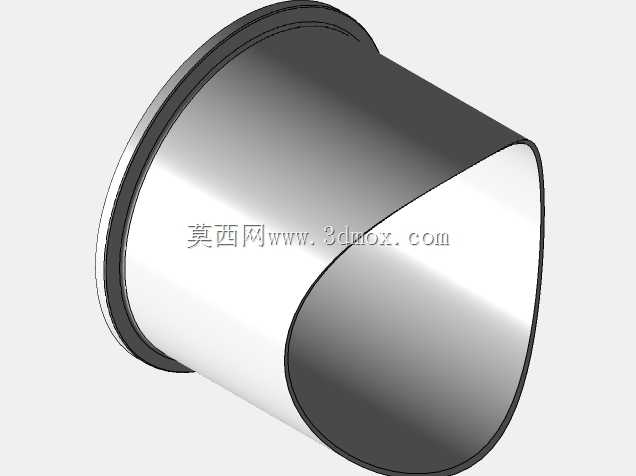

　　模型对外部轮廓的表达较完整，筒体表面为连续圆柱面，端部过渡圆角和接口台阶均有体现，适合在设备总体布置中进行干涉检查。安装边界方面，设计时应重点控制筒体总长、端盖开启摆动半径以及侧向检修空间。由于设备呈长条形，若水平安装在机架或管廊上，需要在筒体下方设置可靠支撑，支撑位置宜避开端盖铰链和管口焊缝区，使壳体重量与管路载荷均匀传递到支架。进出口接管与周边管线连接时，还应预留拆装法兰、松开紧固件和抽出滤芯的直线空间，不能仅按设备静止外形预留位置。

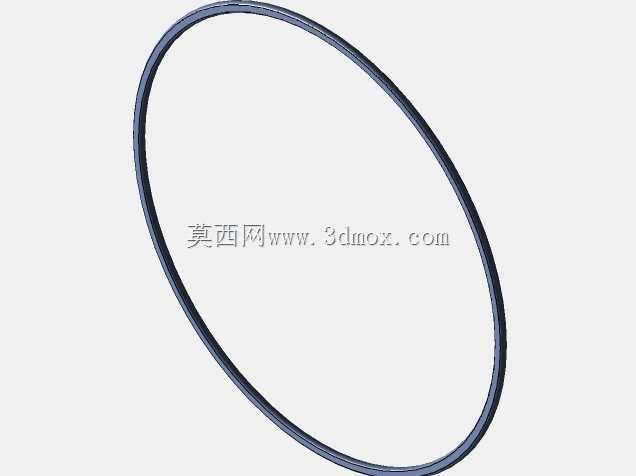

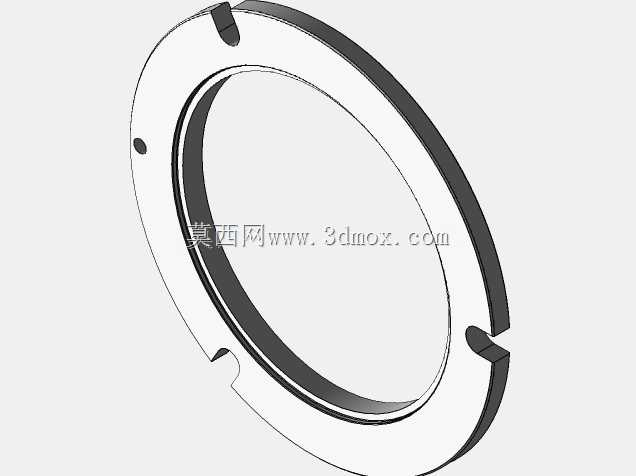

　　实际选型中，过滤设备并非只看壳体外形，还需结合流量、介质黏度、工作压力、污染物粒径和允许压降综合确定筒径与过滤面积。长筒结构的优势在于轴向布置紧凑、过滤元件容纳长度大，但对安装直线空间要求较高；若现场管路高度充足而水平距离受限，则需要重新评估立式或短筒大直径方案。端盖密封面的加工质量、密封圈压缩量以及锁紧机构刚度，直接决定设备在承压工况下是否存在渗漏风险。三维建模时应将端盖开启状态、滤芯抽拉方向和维护工具操作范围一并纳入校核，而不是仅建立闭合装配体。

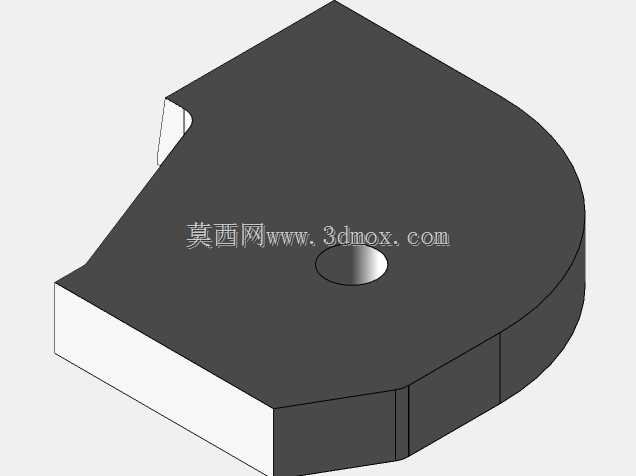

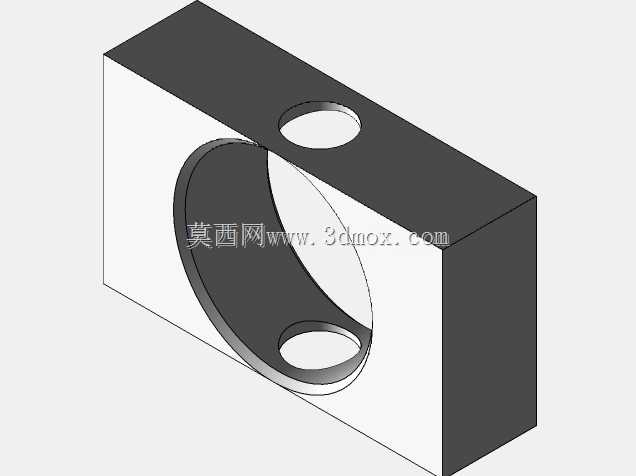

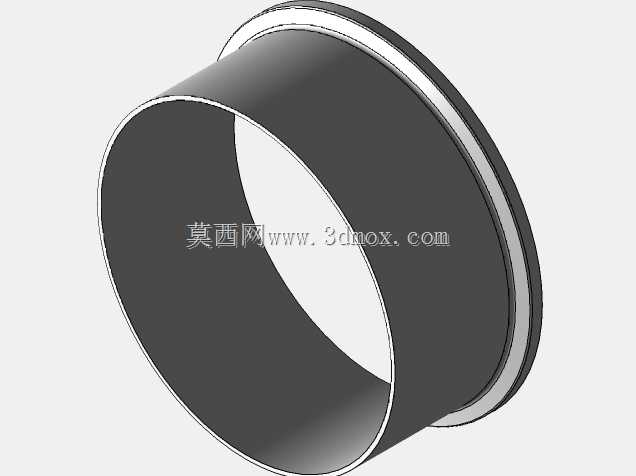

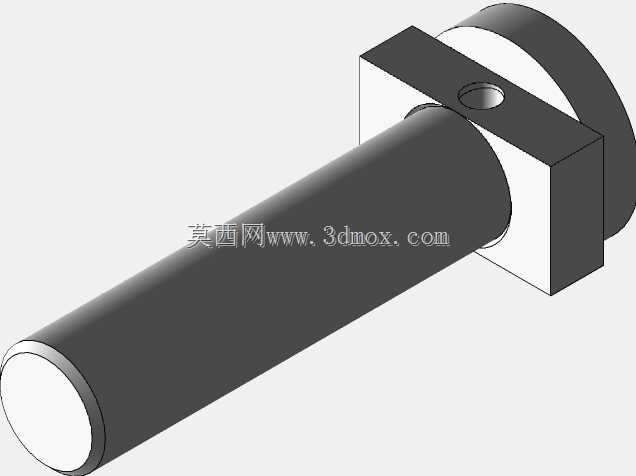

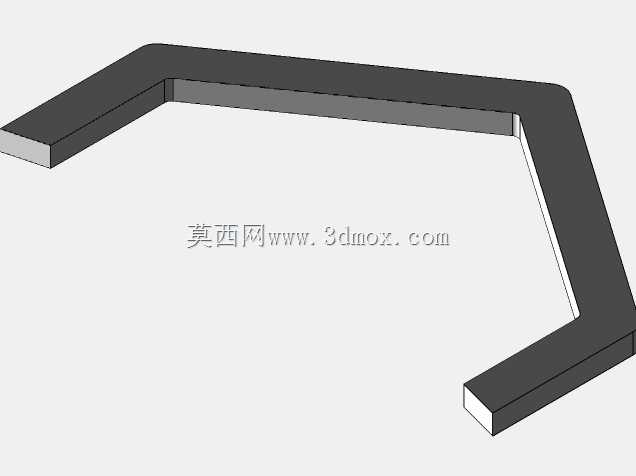

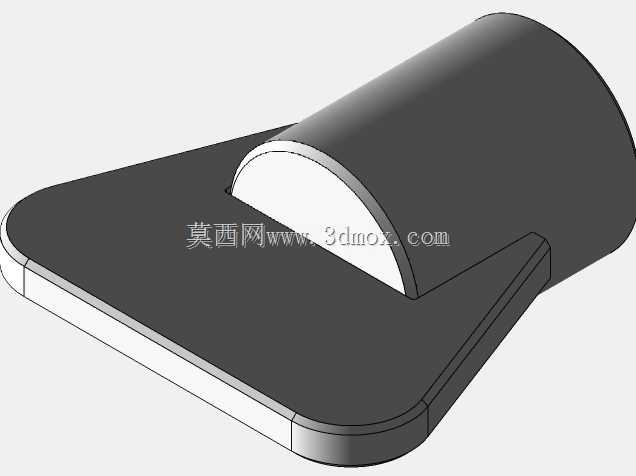

　　对于结构设计人员而言，该类模型可用于管路系统布局、支架位置确认、检修通道规划以及同类型过滤设备外形比对。壳体端部接口、快开压臂、铰链支座和底部连接特征在模型中均有明确形态，能够帮助设计者理解流体过滤设备从承压容纳、密封锁紧到日常维护的完整结构逻辑。
