在线浊度四光束检测分析仪结构

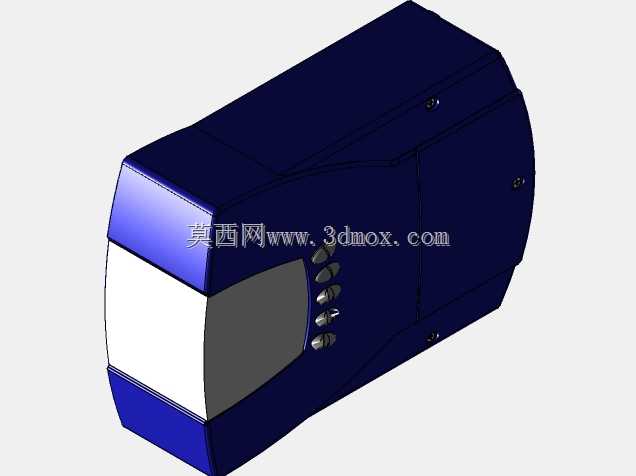

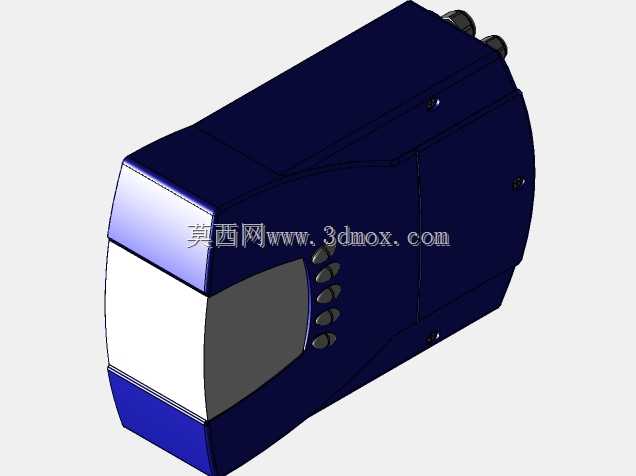

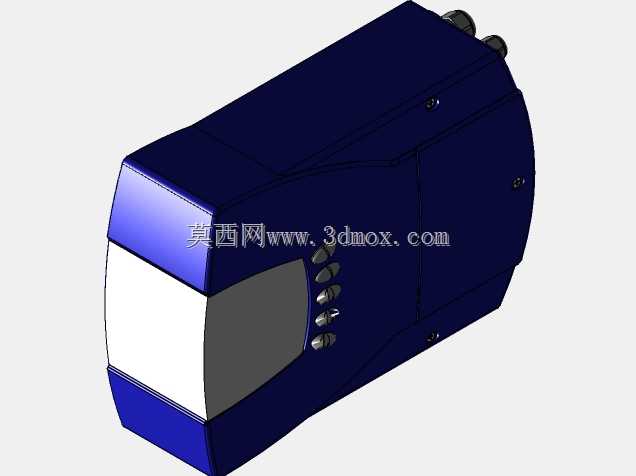

　　该模型呈现的是一款面向水质连续监测场景的在线浊度分析仪表，整体采用紧凑的卧式箱体结构，前端设置光学检测窗口，侧面布置操作按键与状态指示区域，后端预留电气和流路接口，适合嵌入净水处理、污水排放、循环水监控以及工业过程水检测等系统中使用。与实验室取样检测不同，这类仪表通常安装在工艺管线旁或分析柜内，通过流通池或浸入式检测单元对水样进行连续测量，能够把水中悬浮颗粒造成的光散射和透射变化转换为稳定的电信号，为浊度趋势判断、过滤效果评价、反冲洗控制和水质异常报警提供依据。

　　从结构设计角度看，设备外壳采用大圆角过渡的封闭造型，前部光学区域与后部电子控制区域在外形上形成明确分区。前端白色半透明及深色窗口区域对应光路防护和检测界面，需要兼顾透光、耐污、防刮擦和便于维护的要求；深蓝色主体壳体承担内部电路板、光源、接收器件、接线端子和密封组件的防护作用。壳体上的分模线、螺钉位和局部加强轮廓在模型中均有体现，设计时需要考虑注塑或钣金加工的可制造性，同时保证仪表在潮湿、喷淋或粉尘环境下具备可靠防护能力。

　　四光束测量方案是该类浊度分析仪的核心特征。相比单一光源或单一接收方向的结构，四光束方案通常通过多个光源与接收方向的组合，对透射光和散射光进行交替或同步采集。水样中气泡、窗口轻微污染、光源老化以及电子漂移都会影响测量结果，而多光路数据可以通过比值补偿和交叉校验降低这些干扰。结构建模时，光源安装座、接收管角度、遮光挡片、光路通道和检测窗口的同轴关系必须严格控制，任何装配偏差都可能造成光程变化或杂散光进入接收端。模型中前端窗口的倾斜与弧形边界，也提示设计中需要考虑水流冲刷、气泡滑移和污堵物附着方向，避免检测面形成死角。

　　设备侧面的按键阵列用于现场参数设置、校准操作和测量状态查看，按键区域与壳体之间应保持连续密封，防止清洁水或现场潮气进入。后端接口区域集中布置电源、信号输出和采样流路连接，实际选型时需要根据安装空间确认电缆弯曲半径、接头插拔距离以及维护阀门的操作空间。若安装在分析小屋内，仪表前方应保留窗口擦拭和标准液校准空间；若采用壁挂或支架固定，则要核对底部及背部安装孔位、承重能力和振动条件。对于管道旁装方式，还需配合取样阀、溢流杯、排水管路和流量调节件，保证进入检测区的水样流速稳定，避免过高流速带来气泡噪声。

　　外形边界方面，该仪表属于小型台式或壁挂式分析设备，主体长宽高比例接近现场常见的在线水质变送器，安装时不宜按单纯电气盒处理。前端检测头突出，背部和顶部接口需要避让柜内线槽、管路和相邻仪表；左右两侧应预留手指操作和检修空间，底部则需考虑排水方向。三维布局时可将壳体作为整机包络，先建立光学窗口、按键面、电缆接口和安装基准四个关键区域，再细化内部支架、电路板固定柱、密封槽和流道连接位置。这样既能保证外观曲面连续，也能在工程出图时直接检查干涉、维护距离和装配顺序。

　　在实际应用中，浊度数据常与流量、余氯、pH、压力等参数联动，用于判断过滤器穿透、沉淀池跑矾、膜组件破损或回用水质波动。仪表结构不仅要满足测量原理要求，还要适应长期无人值守运行：窗口污染后可通过刷刮、空气喷射或水流冲洗恢复，光源模块需便于寿命周期更换，电子腔与水样腔必须可靠隔离。模型对外部曲面、按键、接口和检测窗口的表达，可作为水处理成套设备布置、分析柜集成、二次安装支架设计以及同类光学检测仪表开发时的参考。
