凯尔科C25型内联式流量监测开关结构

　　在工业流体管路的日常运维里，流量异常往往是冷却断流、泵组失效、管路泄漏或者过滤器堵塞最先暴露的信号，这款1英寸BSP内联流量开关，就是为这类需要实时确认管路通断状态的场景做的结构设计。从现场布置的角度看，它不需要在管路上额外开孔做旁路安装，直接串接在工艺管线的两个配对接头之间，流体从轴向直通流过检测腔体，压损控制在小通径监测元件的合理区间，既不会因为加装监测件额外增加过多管路阻力，也避免了旁路取样带来的响应滞后问题。

　　做整机管路布局的时候，最先要敲定的就是安装边界：这款元件采用1英寸BSP管螺纹作为两端连接接口，六角锁紧段的对边尺寸完全适配标准管钳的作业空间，串装时两端预留出至少一个扳手位的操作余量，不需要额外定制异形紧固件。主体黑色壳体部分内置流量触发机构，侧面预留的十字调节螺钉可以在现场调试时微调触发阈值，适配不同粘度、不同流速工况的动作点要求；出线或者接线端从壳体侧方引出，布线时可以顺着管路支架走扎带固定，不会和相邻的阀件、硬管发生干涉。

　　实际工况里它的覆盖场景很广：数控机床的冷却水路里，它串接在水泵出水口和主轴冷却喷嘴之间，一旦冷却泵抽空或者过滤器堵死导致流量低于设定值，开关触点立刻送出信号给机床控制系统，触发报警或者直接停主轴，避免刀具因为断冷却过热烧损；在小型水冷机组、恒温试验设备的循环水路里，它负责确认循环泵正常启动，防止加热器在无水流动的状态下干烧；在化工配料的小型输送管线上，它可以作为投料确认信号，只有管路内介质稳定流动之后，后续的计量阀才允许开启，避免空送料导致的配比失效。

　　结构设计的思路完全围绕工业现场的可靠性展开：首先是过流部分全部采用和流体接触的金属材质，端面密封靠管螺纹啮合时的垫片完成密封，承压能力匹配常规工业水路、油路的1MPa级工作压力，不会因为长期水锤冲击出现壳体渗漏。黑色的主体外壳做了方正的切面处理，并不是随意的造型选择：当管路并排布置多台同类型开关时，方正的壳体可以借助管夹直接贴装在走线槽旁的安装板上，不会像全圆柱形壳体那样出现周向转动，导致接线方向偏移。前端的六角结构除了作为拧装受力位，也充当了壳体和螺纹接头之间的定位台阶，装配时内部的触发元件、弹簧、感应块的轴向位置完全靠台阶面限位，不需要在壳体内部做额外的胶粘固定，长期受流体冲击也不会出现零件移位。

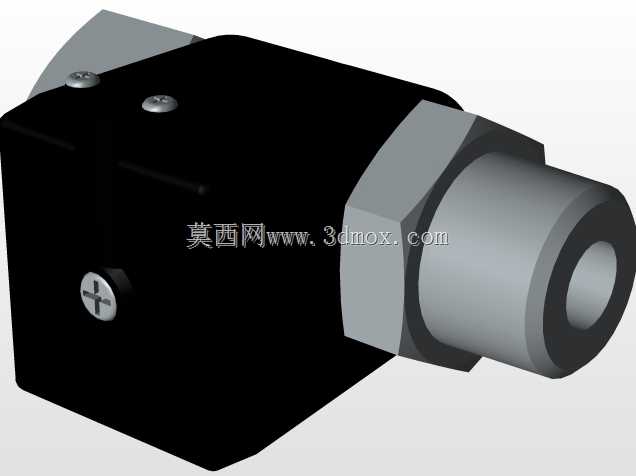

　　从建模的结构还原角度看，这个模型把现场安装需要关注的所有边界都做了准确表达：两端外螺纹的大径小径、六角段的对边宽度、壳体的长宽高尺寸、侧面调节螺钉的突出高度、接线侧的预留空间全部按实物比例还原。做管路三维布线的时候，工程师可以直接把这个模型调入装配体，提前核对串接之后整条管线的总长度，确认两端管道掰弯的角度不会和开关壳体发生磕碰，也能提前预留出接线插头的插拔空间，避免到了装配现场才发现元件和周边机架间隙不足，需要临时截管改管路。和常见的活塞式流量开关相比，这款内联结构的流道没有突兀的缩径，流体直通的路径更顺畅，不容易在检测腔内部积存介质残渣，在带轻微杂质的冷却水场景里长期使用，也不会因为卡阻导致触发信号误报。壳体上的两颗固定螺钉用来封合内部的元件腔，装配时对角拧紧即可保证腔体的密封压合均匀，侧面的十字调节位带锁止结构，调试完成后不会因为管路振动自行转动改变触发点，适配锻压设备、工程机械这类振动幅度较大的装机场景。
