工业在线PUR护套电导检测探头

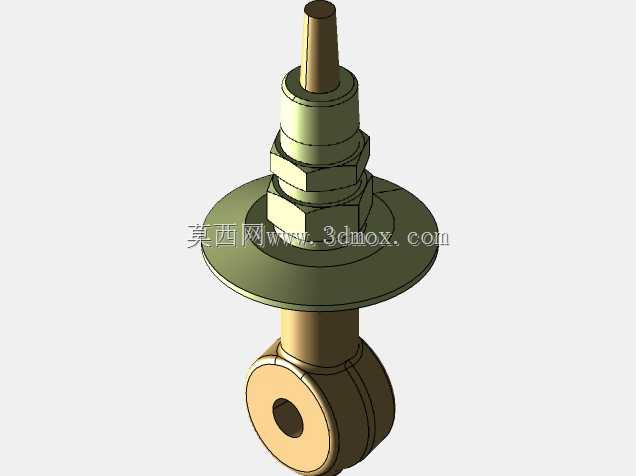

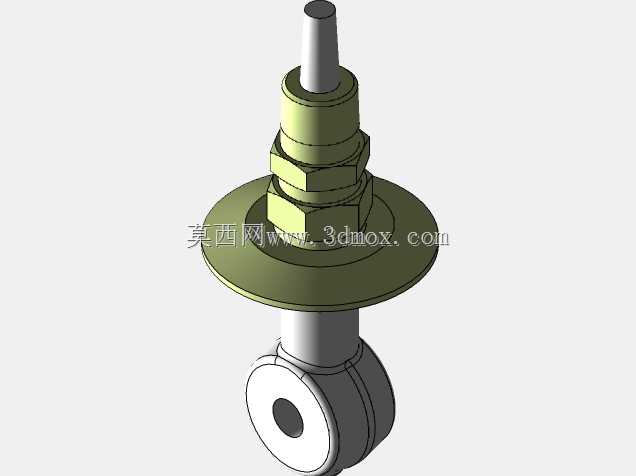

　　这款电导检测探头的结构设计围绕工业现场连续在线监测的核心需求展开，整体采用上下分段的同轴布局，中段设置大直径圆形安装法兰盘，作为罐体、工艺管道侧壁开孔安装的承压定位基准，法兰上方依次排布六角锁紧螺母、密封压合段与顶部信号引出杆，法兰下方延伸出浸入式检测杆体，末端集成横向开孔的流通式检测腔，整体轮廓适配化工、水处理、制药制程中常见的罐壁侧装、管道旁路安装场景。

　　从现场使用逻辑来看，这类探头的核心作用是直接浸没在工艺流体中，实时采集介质的电导率参数，间接反映溶液中离子总浓度、水质纯度、反应进程混合度等关键工艺指标，在纯水制备、CIP清洗回路、化工配料、污水排放监测工位都有大量应用。末端检测腔采用横向贯通开孔的结构，并非封闭端头，流体可以从侧向开孔自然流过检测电极区域，既保证被测介质持续更新、避免滞留死区造成的测量滞后，又能让探头在低流速罐体中也能获得稳定的取样环境，腔体内置的电极组件完全被PUR外层护套包裹防护，仅检测工作面接触介质，PUR材质本身耐弱酸弱碱、抗水解、耐反复冲刷，相比普通PVC护套更适配有一定温度波动、含少量颗粒物的工业流体工况。

　　安装边界的设计细节完全贴合现场施工的实际要求：中段法兰盘的盘面作为轴向定位面，安装时在法兰与罐壁/管道安装座之间加装适配的密封垫片，上方的六角锁紧螺母从外侧旋合压紧，既可以通过螺纹调整探头伸入罐体内部的长度，适配不同壁厚的安装座，又能通过双螺母锁止结构防松，避免设备运行振动导致探头松动移位、密封泄漏。顶部细长的信号引出杆做了阶梯轴过渡，杆体直径收窄，方便配套接线端子、信号变送器的线缆对接，杆体与上部主体的衔接处做了台阶密封结构，阻止外界水汽、喷淋水从接线端渗入探头内部。

　　结构建模过程中需要重点把控几处配合公差：首先是法兰安装面的平面度，若盘面翘曲会导致密封垫片压合不均，带压工况下容易出现介质渗漏；其次是上部锁紧螺纹的同轴度，螺纹轴线必须与下方浸入杆体的轴线保持重合，否则锁紧后杆体歪斜，末端检测腔的朝向偏离设计位置，会造成流体通流不畅；再者是末端横向检测孔的贯通精度，孔口边缘做了圆角过渡，没有尖锐棱角，避免安装或清洗过程中划伤操作人员，也减少介质中纤维、杂物挂附在孔口的概率。

　　这款探头的外形尺寸适配常规的工业开孔安装规格，法兰盘外径覆盖常见的DN25到DN50安装座的压合范围，上方六角螺母的对边尺寸匹配标准开口扳手，现场安装不需要特制工具，下方浸入段的长度设计兼顾了罐体侧壁安装时的浸没深度要求，保证正常液位下检测腔完全处于液面以下，同时不会过长干扰罐内搅拌器、其他内构件的运动空间。上部的接线端预留了足够的接线操作空间，顶部杆体的长度满足线缆弯折、防水格兰头安装的操作距离，不会出现接线时工具与法兰盘面干涉的问题。

　　从功能可靠性的设计思路出发，整支探头没有多余的外露凸起，所有棱角位置都做了钝化处理，外表面的PUR护套连续包覆，不存在材质拼接的缝隙，避免工艺介质渗入护套内部腐蚀内部金属骨架。六角螺母采用标准六方结构，既可以承受足够的锁紧扭矩，又能在长期使用后出现锈蚀、介质结垢时，依然可以用常规扳手顺利拆卸维护。中段法兰盘的厚度经过承压校核，在常规工业低压工况下不会出现盘面变形，配合密封垫片可以稳定承受管路内的工作压力，不会出现外漏。检测腔的侧向开孔方向在安装时可以通过旋转上部螺纹调整，让开孔朝向正对流体来流方向，提升介质流过电极表面的流速，减少气泡附着、杂质沉积对测量精度的干扰，这种可调朝向的结构设计，比固定式焊接探头的现场适配性强很多，不需要在焊接安装座时提前精准定位角度，现场施工容错率更高。
