立式电动机械隔膜计量输送泵

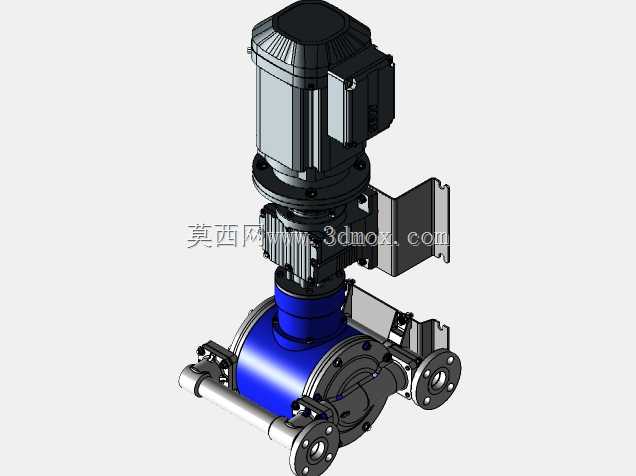

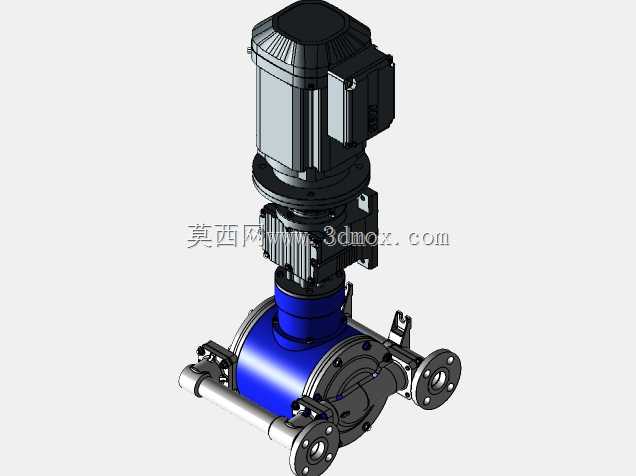

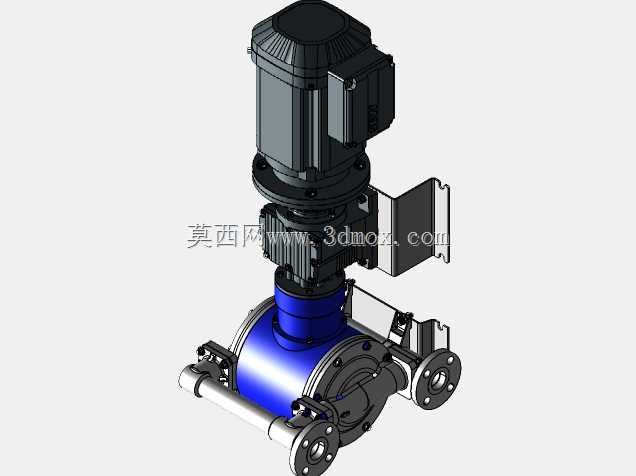

　　这套三维结构围绕立式电动隔膜计量输送装置展开，泵体下部采用蓝色隔膜腔作为核心过流单元，两侧布置法兰接口与横向管路支撑，上部依次连接减速传动段、驱动电机和接线控制盒，整体形成紧凑的竖直安装形态。在水处理加药、化工助剂投加、涂装循环、小型工艺配料等场景中，这类设备常被安装在药剂罐旁、管廊支架或成套撬装框架内，用于稳定输送具有一定腐蚀性、含微小颗粒或不允许泄漏的介质。隔膜结构将传动机构与输送介质隔开，能够减少轴封渗漏风险，也便于针对不同药剂选择膜片和流道材质。

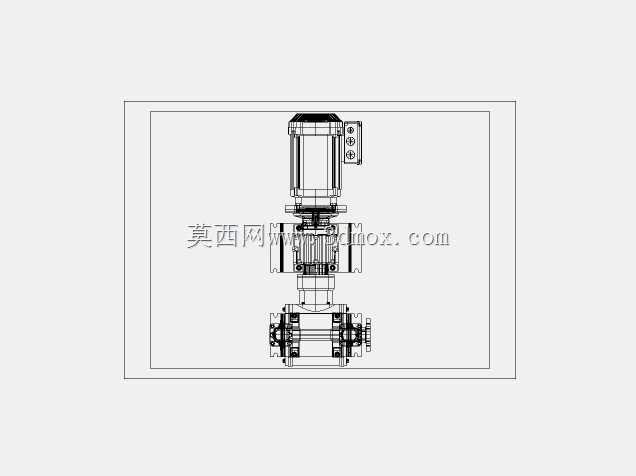

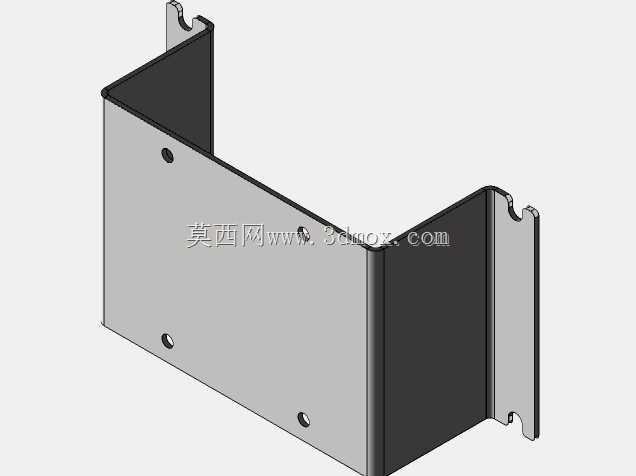

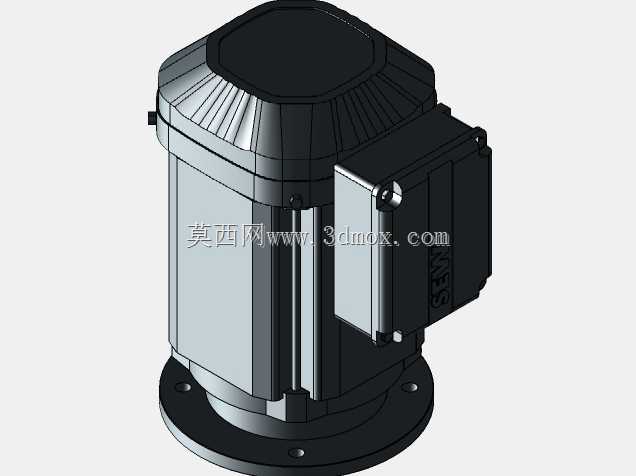

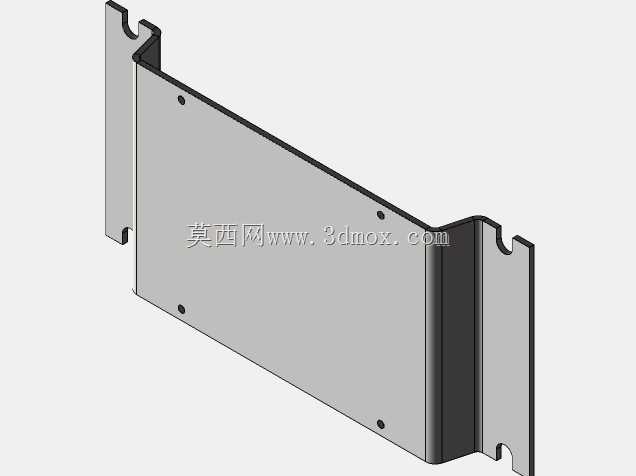

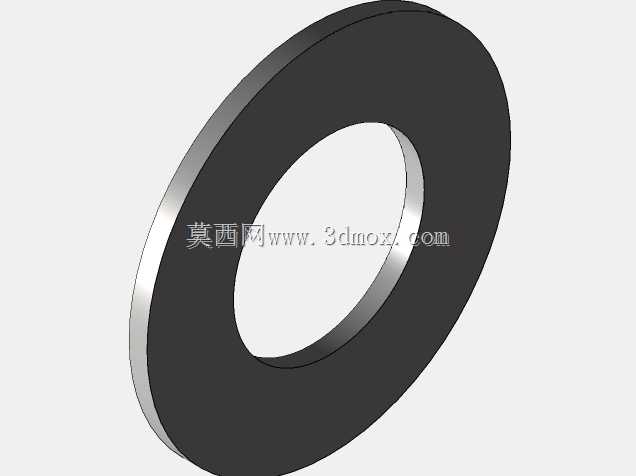

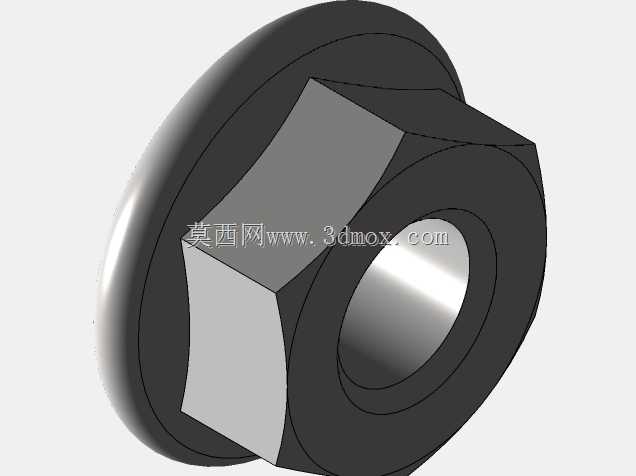

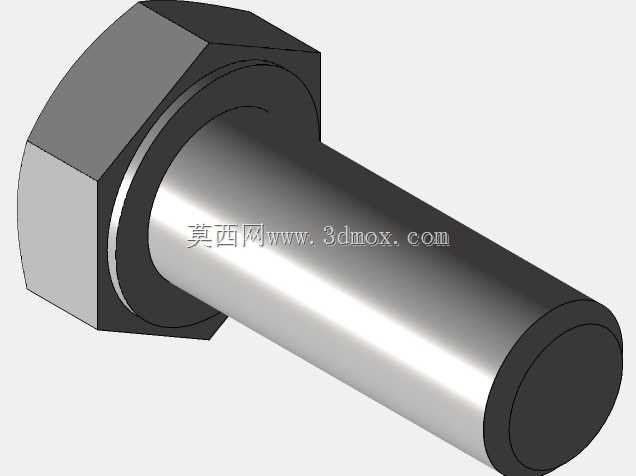

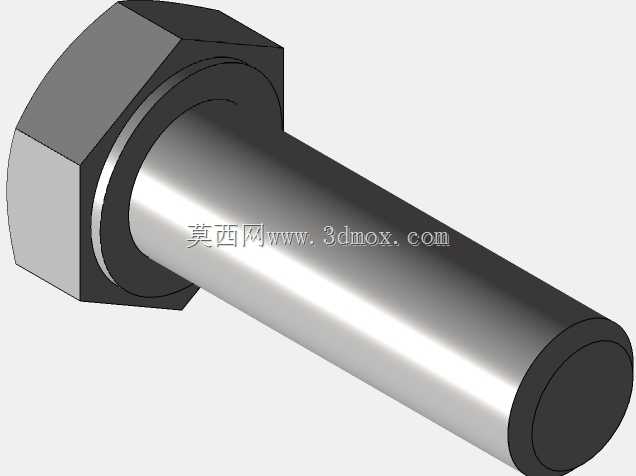

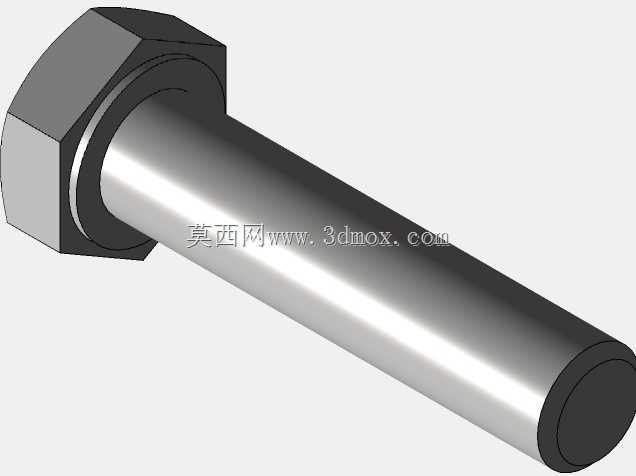

　　从实际布置看，设备的安装边界主要由底部泵腔宽度、两侧法兰外伸长度和上部电机高度决定。下部横向管轴与法兰端面构成管路对接基准，建模时需要保留法兰螺栓孔分布、密封面位置和管口中心高，避免现场配管时出现干涉。泵体两侧的金属支撑杆不仅承担外形约束，也体现了隔膜泵在往复运动中对刚性支撑的需求；支脚和连接耳板应与基础槽钢或安装底板对应，预留紧固件操作空间。上部电机为立式布置，侧面接线盒朝向需要结合现场电缆走线确定，模型中接线盒、散热筋、端盖和紧固螺钉均有明确层次，便于后续出工程图时核对维护空间。

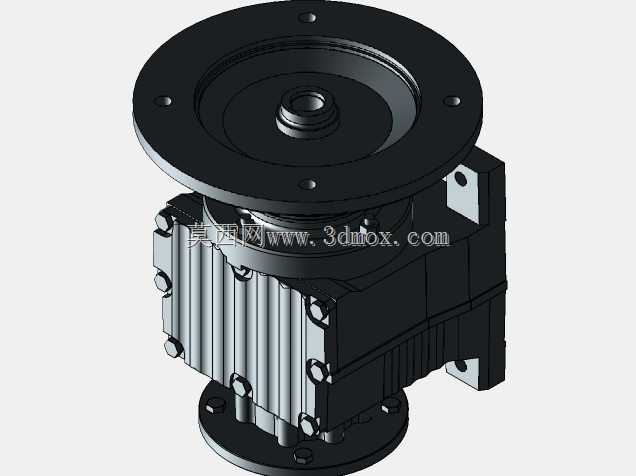

　　功能设计上，电机输出的旋转运动经中间传动机构转换为隔膜的周期性变形，使腔室容积发生变化，再配合进出口单向控制完成吸排过程。与普通离心泵相比，该类泵更强调流量可控、自吸能力和定量输送，适合低流量、较高压力或需要按比例投加的工况。结构建模时应重点表达隔膜腔壳体、阀组、法兰、连接板、减速箱体和电机之间的装配关系：蓝色腔体作为受压过流部件，壁厚和圆角需要兼顾承压与模具成型；两侧法兰承担管路载荷，颈部过渡不能过于尖锐；中间传动段既要容纳运动件，又要保证与电机和泵头的同轴度。

　　外形处理上，竖直堆叠方案能够缩小占地面积，但对顶部检修高度有要求。电机上方需要预留吊装和散热空间，侧面接线盒不宜贴墙，泵头两侧法兰要留出扳手转动角度。若设备放入成套系统，还需核对周边阀门、压力表、缓冲器和管路支架的位置，防止隔膜泵运行时的脉动引起管线共振。底部管路中心线、泵脚安装面和电机轴线构成主要尺寸链，设计人员在三维环境中可直接截取这些基准，检查管口方位、螺栓可达性和维护拆卸路径。

　　模型的细节表达服务于结构评审：电机外壳的散热筋提示驱动部件的热边界，接线盒位置反映电气安装方向，减速段的分箱面和紧固件体现传动模块的装配逻辑，泵头法兰与隔膜腔的连接则对应易损件更换区域。对于选型人员，可借助该模型判断泵组在加药间或设备框架中的占地、高度和接管方向；对于机械设计人员，可继续在此基础上补充膜片运动行程、阀球结构、密封材质和基础载荷，使外观方案进一步转化为可制造、可装配、可维护的工程设备。
