WaStop三英寸管道止回阀结构

　　这套三维结构对应排水、污水及重力流管道中常用的插入式止回装置，公称口径围绕3英寸管路展开，主要用于阻止介质在停泵、液位回落或外部管网压力波动时产生反向流动。与传统摆瓣式止回阀相比，该类阀件更强调低流阻、免维护和快速闭合，适合安装在建筑地下排水、泵站出水管、雨水管网、污水提升系统以及存在倒灌风险的水平或竖向管段中。现场使用时，介质正向通过会推动内部柔性密封构件开启，流道保持近似直通状态；当流向反转或背压升高时，构件依靠介质压差和自身形态迅速贴合密封面，从而切断回流路径，减少水锤、异味返窜和污水倒灌。

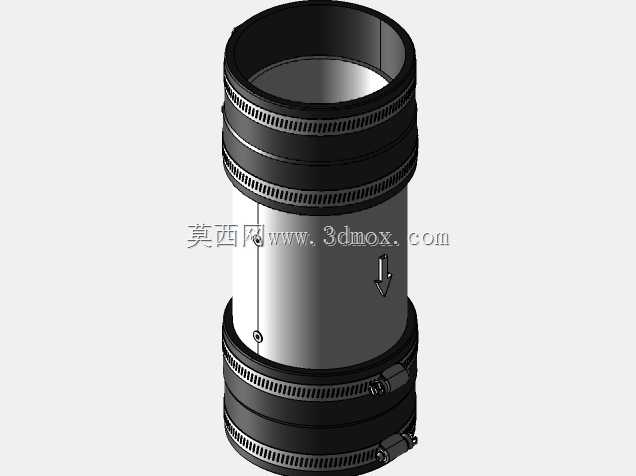

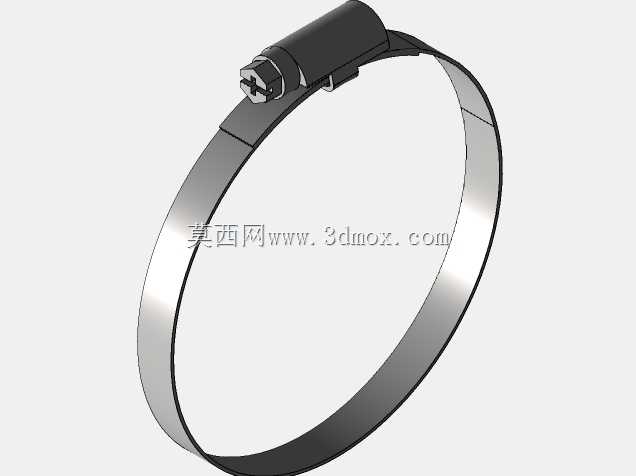

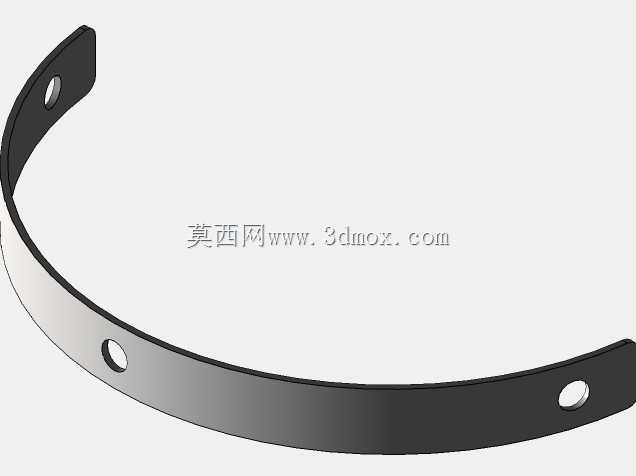

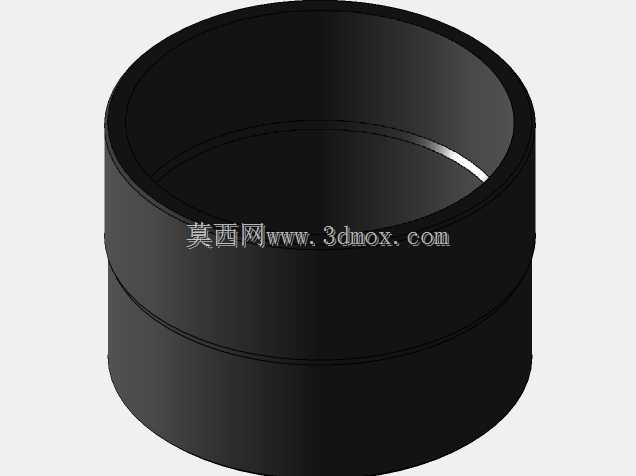

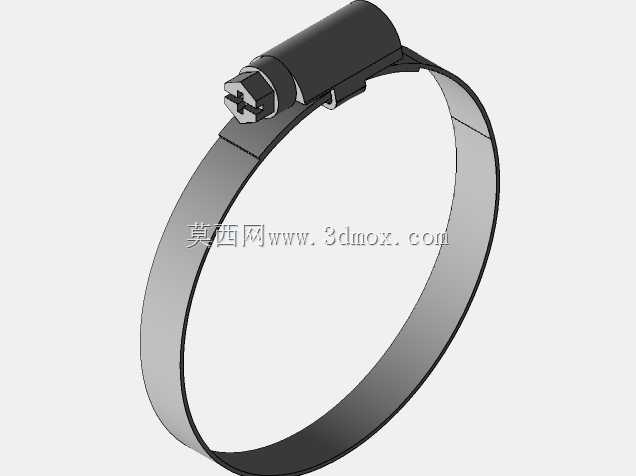

　　从结构表达上看，模型重点还原了圆筒形阀体、两端卡箍连接区、中部加强环带以及内部止回密封组件的空间关系。阀体外形采用直管式布局，轴向长度与管径形成较紧凑的比例，便于在既有管道中替换或加装。外表面的多道环筋并非装饰特征，而是承担夹持、定位和增强刚度的作用：安装时管道套入两端，外部卡箍在环筋区域收紧，使阀件与管材形成可靠连接，同时避免软质密封部位受过度挤压。中部筒壁上的流向箭头明确了装配方向，工程布置时必须与正向介质流向一致，若反向安装，止回功能将无法建立。

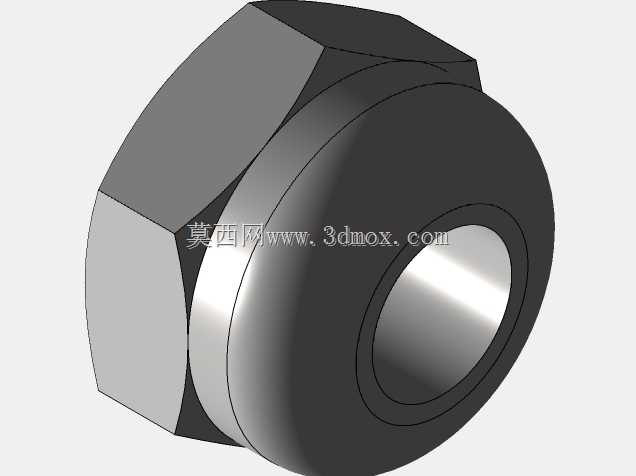

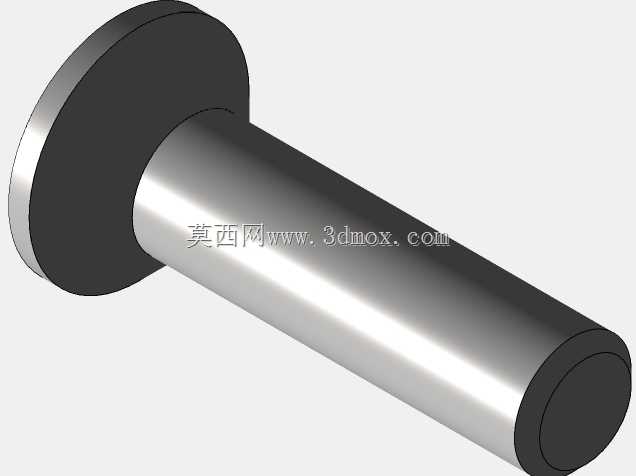

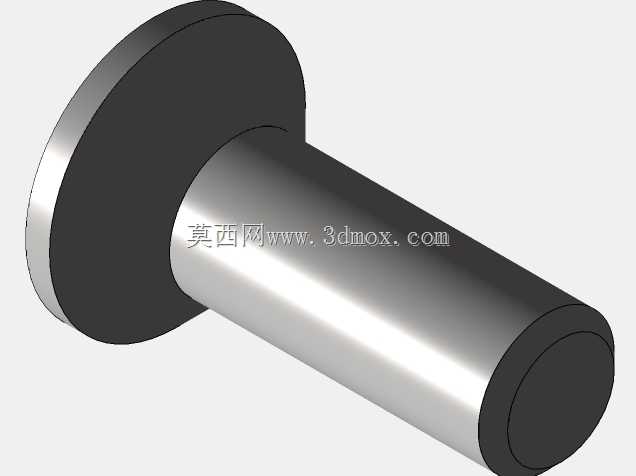

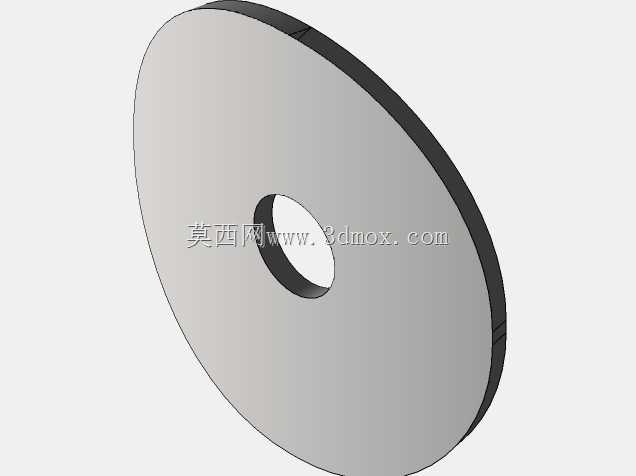

　　建模思路上，阀件被拆分为外部承载筒体、端部密封连接结构、内部柔性止回部件和紧固件等若干层级。外部筒体以回转特征为基础，环向沟槽、凸缘和卡箍座通过阵列、旋转切除和局部凸台完成，能够清晰表达壁厚变化与装配边界。内部构件不宜简单按刚性挡板处理，因为实际止回动作依赖柔性膜套或瓣状密封体在压差下的张开与闭合；在三维方案中可通过曲面、薄壁实体和限位结构表现其安装位置，即使不进行完整流固耦合分析，也应保留运动间隙和密封接触区域，方便后续做干涉检查、拆装演示或工程算量。

　　安装边界方面，3英寸规格决定了它主要适配同名义管径的塑料排水管或相应连接系统。选型时不能只看接口直径，还要核对阀件总长、端部插入深度、卡箍占用宽度以及管道周边检修空间。水平安装时，阀体轴线应保持顺直，流向箭头指向排水下游；竖向安装时，要确认自重和背压不会使密封件异常贴附，避免正向流量不足时出现频繁启闭。阀件周围应预留取出和更换内部密封件的空间，不宜紧贴弯头、变径或其他扰动部件，因为入口流态过于紊乱会增加启闭冲击和噪声。若布置在泵站出口，还应与水泵启停曲线、管路高程和水锤缓解措施共同考虑。

　　功能特性上，这种止回阀的优势在于流道简单、悬挂部件少、密封接触面积大。正向流动时，介质从筒体内通过，内部柔性件被推开后不会占据过多截面；反向压力一旦建立，密封件沿周界压合，能够在较低背压下形成封闭。对于含纤维、泥沙或小型悬浮物的污水场景，直通式结构比带铰链和销轴的阀瓣更不容易被杂物卡滞。不过，这并不意味着可以忽略管网维护，长期运行中仍需关注卡箍松动、橡胶老化、筒体积垢和密封边磨损等问题。

　　在结构设计评审时，应重点检查三类关系：其一是端部连接区与管材的配合公差，卡箍收紧后既要密封，又不能使筒体局部失圆；其二是内部止回件的开启角度和限位位置，保证最大流量下不与筒壁或紧固件发生摩擦；其三是维护拆装顺序，外部抱箍、密封环和内部构件应能在不切割主管的条件下完成更换。三维模型中保留这些细节，可直接用于管道综合布置、设备样本校核、预制装配交底以及BIM管线碰撞检查。对于给排水设计人员来说，该阀件不是单纯的管路附件，而是承担防回流、防倒灌和系统保护作用的关键节点，其口径、安装方向、周边空间和上下游直管条件都需要在布置阶段一并确定。
