球形无动力屋顶自然通风器结构

　　这套三维结构呈现的是一种安装在厂房屋面、仓储建筑顶部或小型配套房屋顶板上的无动力自然通风装置。整体由下部圆形接管、中部承托环、球形旋转风轮以及顶部封盖构成，外观呈灯笼状或球状，叶片沿圆周均匀排布，形成连续的导流通道。它不需要外接电机，主要依靠室内外温差形成的热压以及屋面自然风产生的风压驱动叶轮旋转，从而把车间内部积聚的热空气、潮气、烟尘或轻微异味持续排出。

　　从实际使用场景看，这类装置常见于钢结构厂房、铸造车间、焊接工位周边、锅炉房辅助区域、仓库、养殖棚舍以及对连续排风有要求但又不希望增加电控维护成本的场所。设备安装时，下部圆筒通常与屋面预留洞口或风管对接，外圈法兰或底座落在屋面板、混凝土基座或防水收边结构上。建模时需要重点控制底座直径、接管高度、球体最大外径以及顶部封盖尺寸，因为这些边界直接决定屋面开洞大小、檩条避让范围和防水收口方式。若球体直径过大，而洞口与底座匹配不合理，后期容易出现安装干涉、雨水倒灌或风轮旋转碰擦等问题。

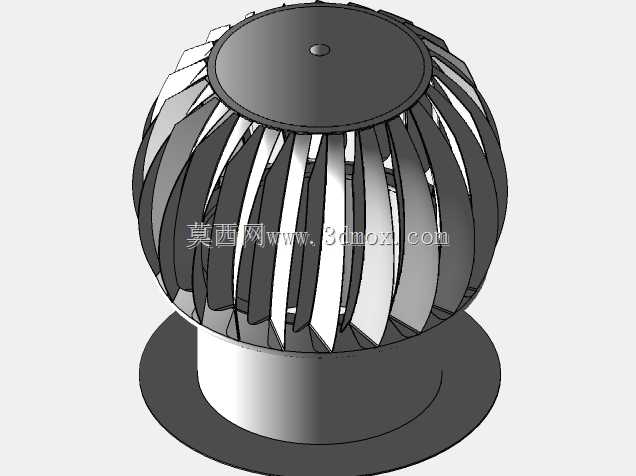

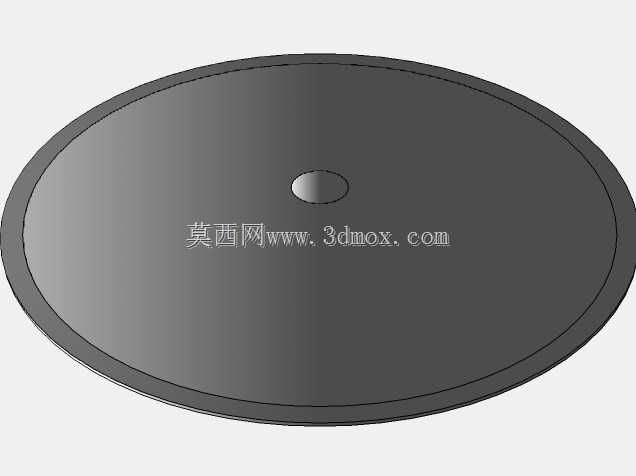

　　结构设计上，中部球形风轮是核心。多片弧形叶片围绕中心轴线呈放射状布置，叶片之间保留稳定间隙，既让上升气流能够顺利通过，又能在外部横向风吹过时产生切向分力，推动整体转动。叶片上端与顶盘连接，下端与环形支撑或轮毂区域衔接，形成类似笼式叶轮的承载框架。这样的布置有两个工程目的：一是利用旋转动作增强排风的连续性，减少气流在出口处形成涡流阻滞；二是通过球形外轮廓降低风阻，使不同方向来风都能作用于叶片表面。顶部圆盘并非单纯装饰件，它承担着遮挡雨水、约束叶片上端、维持叶轮整体刚度的作用；圆盘中心的小凸点可对应转轴、铆钉或端部定位结构。

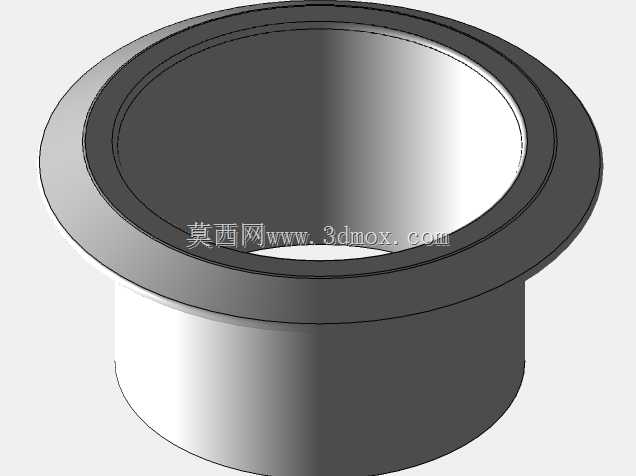

　　下部圆筒承担过渡与安装功能。室内空气通过竖向通道进入风轮，圆筒与球体之间的扩口过渡段能够避免气流截面突然变化带来的阻力增加。底座圆盘扩大了与屋面的接触面积，便于螺栓固定、压板锁紧或与预制风筒焊接。对于需要长期暴露在室外的产品，三维结构中还应考虑材料厚度、叶片搭接关系、轴承座位置以及检修拆装空间。实际产品多采用薄金属板冲压、滚压或折弯成型，叶片数量和曲率会影响启动灵敏度、排风量以及转动平衡性。叶片过密会增加阻力并容易积灰，叶片过疏则可能降低风轮对横向风的捕获效率。

　　建模过程中，圆周阵列是完成该类结构的关键思路。先确定单片叶片的空间曲面，再依据球体包络面和下部接管轴线建立阵列中心，使叶片在顶部、底部与相邻连接件之间保持一致间隙。顶盘、底座和承托环应保持同轴关系，否则旋转体在工程图中会出现偏心，后续加工胎具也难以统一。对于结构设计人员而言，除了外观曲面，还需要关注转轴支撑位置、润滑维护方式、叶片与固定罩体之间的安全间隙，以及风荷载作用下底座连接的可靠性。

　　该装置的功能特性在于全天候被动运行：室内热空气上升时，竖向风道产生抽力；室外风吹过球形叶轮时，叶片受切向力带动旋转；旋转过程又帮助出口气流快速扩散，避免排风在屋面附近滞留。与电动风机相比，它没有电缆、控制柜和电机损耗，运行噪声较低，维护点集中在轴承和转动部位；但它的排风能力受温差、风速和安装高度影响，不适合替代大风量强制除尘系统，更适合作为常规换气、散热和辅助排风部件。

　　在选型与布置时，不能只看球体外形，还应结合厂房面积、热源位置、屋面坡度、洞口间距和当地主导风向综合判断。单台通风器的覆盖范围受建筑高度、开窗条件和工艺设备散热量影响，多台布置时应避开屋脊遮挡和女儿墙涡流区，同时保证底座与屋面板荷载相匹配。三维模型把叶片、顶盘、承托环、底座圆筒和安装法兰之间的关系完整表达出来，可用于干涉检查、风帽方案演示、屋面布置协调以及后续钣金展开和加工装配参考。
