埃伯哈德传感器配套立式安装支座结构

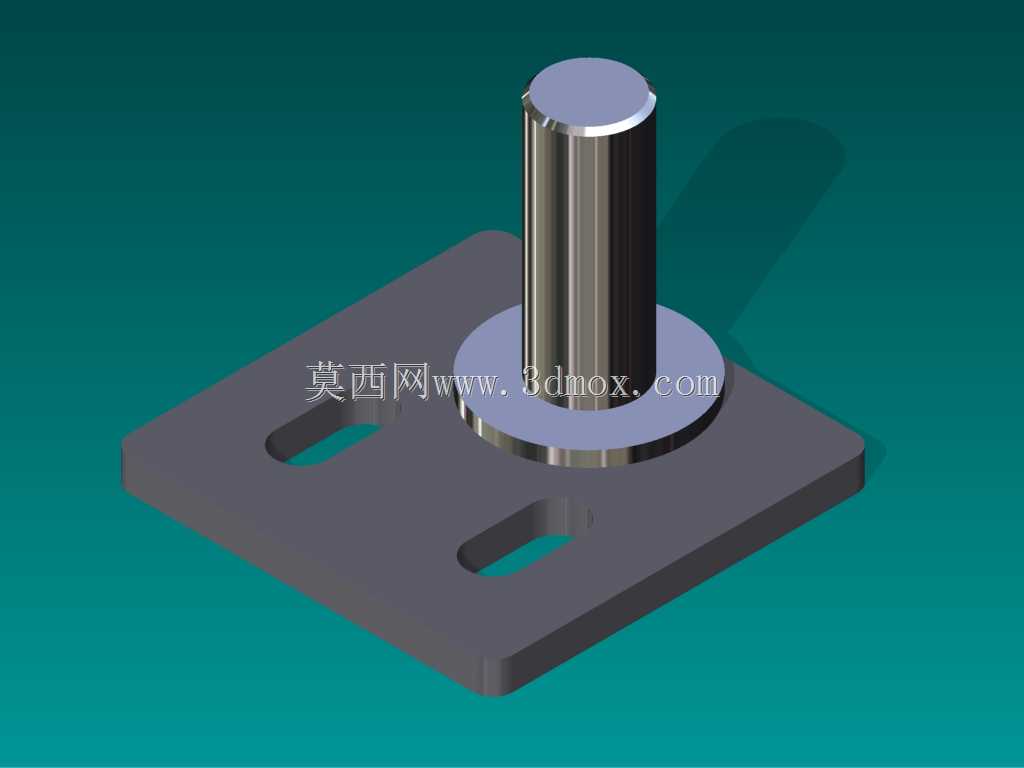

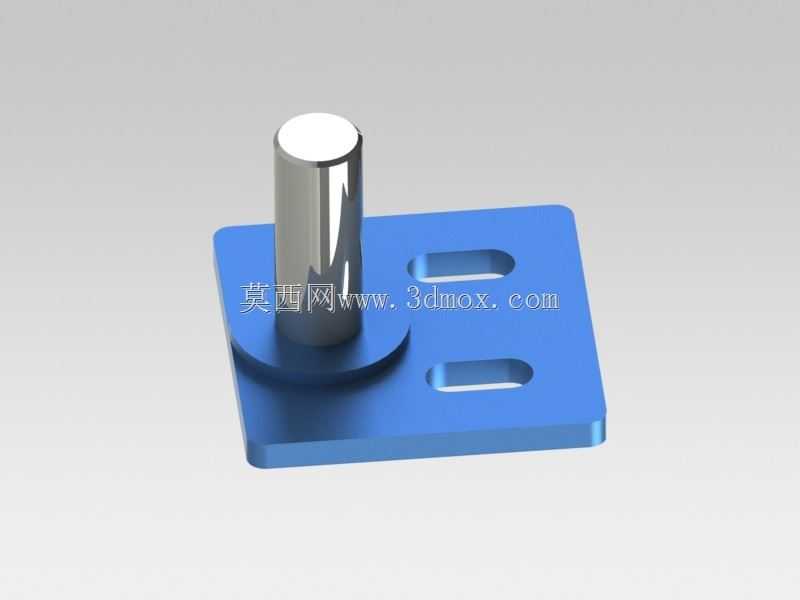

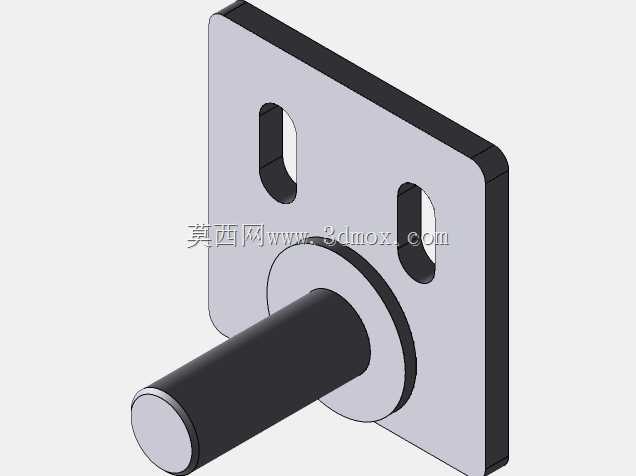

　　这套结构围绕工业现场检测元件的固定需求展开，主体由方形安装底板、中心立式圆柱支柱以及支柱根部环形加强过渡段组成，整体造型简洁，没有多余装饰，所有几何特征都服务于定位、承载和装配。底板作为整个部件的安装基准，采用近似方形的厚实板块，底面可作为贴合面直接压靠在设备机架、检测工位板或工装台面上；板面上预留有长圆形腰型孔，孔位方向允许紧固件在一定范围内滑移调整，这在现场布线、检测距离微调以及多工位互换时非常实用。相比完全固定的圆孔方案，腰型孔能够吸收底板加工、机架孔距和装配累计误差，安装时不必为了少量偏差重新扩孔或返修支架。

　　立式圆柱支柱位于底板中心偏一侧的位置，柱体直径均匀，顶端为平整端面，适合作为传感器、触发块、导向件或限位元件的承载部位。支柱与底板之间不是简单直角相交，而是设置了环形圆角过渡，这种处理能够降低焊缝式观感结构中的应力集中，也让一体加工或铸件成型时的材料流动更顺畅。从三维结构看，支柱高度明显大于底板厚度，形成稳定的悬臂支撑关系；虽然柱体本身较长，但根部通过环形凸台扩大了与底板的接触区域，抗弯能力得到加强，在受到侧向触碰、轻微碰撞或检测件往复接触时，根部不容易出现松动和裂纹。

　　该类支座常见于自动化生产线的位置确认、工件到位检测、门体启闭状态反馈以及小型机构动作限位场景。实际使用中，检测元件往往需要与运动件保持确定的相对高度和水平距离，直接把传感器锁在薄板或设备外壳上，容易因板材振动、螺钉松动或接触面变形导致检测信号漂移。采用这种带底板和立柱的支撑结构后，可以把检测点从杂乱的设备表面独立出来，形成一个明确的机械基准。底板负责与机架建立稳定连接，支柱负责把检测高度抬升到需要的位置，腰型孔则负责补偿安装位置误差，三者组合后能够满足多数近距离感应、机械触发和辅助定位要求。

　　从设计思路上看，结构没有采用复杂曲面或薄壁造型，而是优先保证刚度、加工便利性和维护可达性。方形底板边缘平直，便于在铣削、板材切割或铸造后进行基准找正；底板厚度较大，能够在螺钉压紧后保持平面度，避免因局部压紧力造成板面翘曲。支柱采用圆柱截面，相较方柱在各个方向上的抗弯截面特性更均匀，现场调整角度时也不会出现棱角方向干扰。柱顶平面可根据需要加工螺纹孔、销孔或粘接平面，用于连接不同规格的检测头；即使当前模型未完全展示末端接口，这种平直柱端也为后续二次设计留下了空间。

　　安装边界方面，底板的外轮廓决定了支座在机架上占用的最小平面区域，设计工位布局时应在底板四周留出扳手空间，尤其腰型孔附近要保证紧固件能够顺利放入和锁紧。支柱向上延伸的高度构成了部件的主要竖向包络，周围运动件经过时，不仅要避开柱体本身，还要考虑安装在柱顶的传感器线缆、接头和调节螺母所占空间。腰型孔的长度方向应尽量布置在需要微调的坐标方向上，例如检测距离需要沿输送方向修正时，可将长孔方向与输送方向平行；若主要误差来自高度方向，则应通过柱顶垫片或转接件调整，而不是依赖底板孔位。

　　在设备运行过程中，这类支座还承担着隔离振动和保持检测姿态的作用。若底板固定面粗糙或焊接机架存在倾斜，直接安装会使传感器轴线偏斜，造成感应面与目标件不平行。厚实底板可以通过垫片、止动销或侧面顶丝进行找正，使支柱轴线接近设计姿态。腰型孔在初装时便于快速滑移对位，锁紧后则依靠螺钉预紧力和底板接触面摩擦力保持位置；对于振动较大的冲压、包装或输送设备，可在螺钉处增加弹垫、齿形垫圈或在底板侧面增设挡块，以防止长期往复振动后位置漂移。

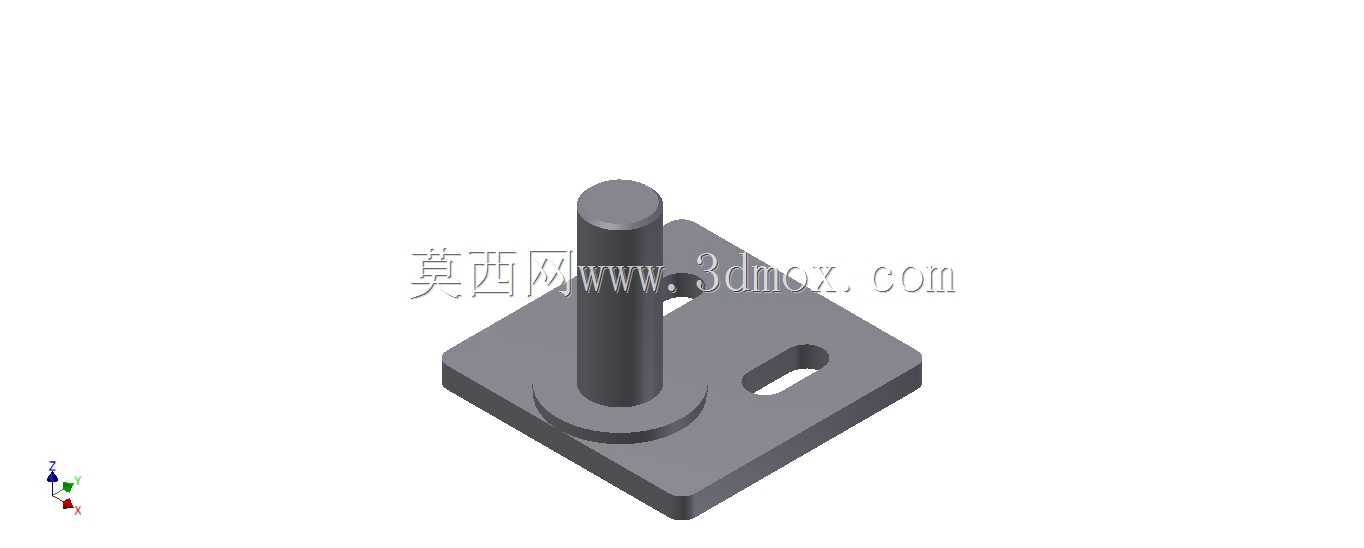

　　从结构建模角度看，该零件适合采用基础特征叠加方式完成：先建立底板实体并处理外轮廓，再绘制腰型孔进行切除，随后在基准面拉伸圆柱支柱，并在根部添加环形过渡凸台与圆角。模型各特征层次清楚，尺寸关系直观，便于工程师根据实际传感器型号修改柱高、底板厚度、孔距和孔径。若用于轻量化设备，可在保证底板刚度的前提下适当减小外形；若用于重载或高频碰撞工位，则应加大根部圆角和底板厚度，并优先选择钢件表面处理或铸件加强形式。整体而言，该结构把检测元件所需的高度支撑、位置调节和稳定安装集中在一个紧凑零件上，适合作为自动化检测工位中的基础支撑件进行选型和改型。
