木工刨床配套快速夹紧台虎钳结构

　　这套夹紧工装的开发出发点很直接：小型数控加工设备在处理实木工件时，常规平口钳要么夹持高度不足，要么压紧点会干涉刀具走刀路径，尤其是做浅槽、平面修型、侧边倒角这类工序时，标准虎钳的固定钳口经常挡住下刀位置。做木工加工的车间都清楚，硬木工件在吃刀时受铣削侧向力很容易出现窜动，一旦工件移位，轻则加工面报废，重则崩刀打坏主轴，所以夹紧机构的刚性和操作效率，往往比单纯追求进给速度更影响实际产出。

　　整个台钳总成直接适配加工行程500毫米×500毫米的小型加工设备工作台，主体承载框架采用标准90毫米×45毫米规格的工业加工木材搭建，选材上优先选用层压硬木或经过干燥定型的实木方料，相比全金属焊接台架，木质基体在加工现场有几个很实际的优势：一是自身阻尼特性好，铣削过程中能吸收一部分高频振动，减少工件表面出现振纹的概率；二是现场改型非常方便，后续如果要适配不同厚度的工件，直接在基体上钻孔、铣避让槽就能完成调整，不需要动用焊接设备；三是木质钳体和木质工件接触时不会压伤工件表面，加工软木或者已经做完底漆的半成品时，不需要额外垫铜皮或者硬胶垫。

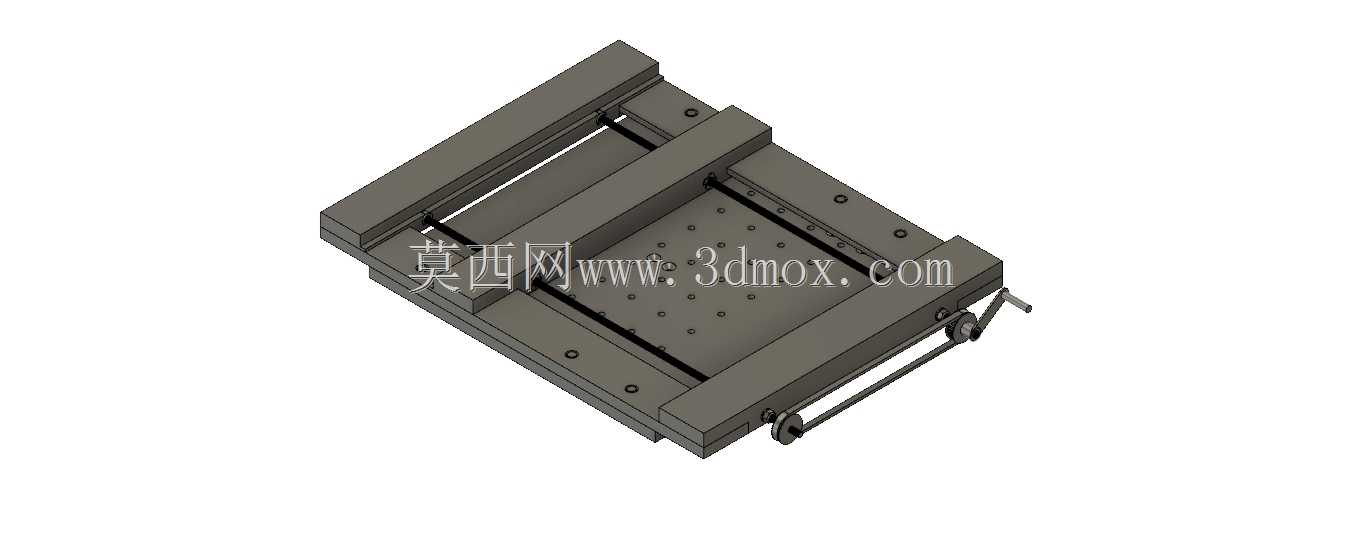

　　结构布局上，底座采用双层平行导轨式设计，两根纵向承载梁作为固定基准，活动钳身沿着导轨方向平移，导向间隙通过侧边的可调挡块控制，长期使用出现磨损后，只需松开挡块紧固螺丝重新调整预紧量，就能恢复导向精度，不会像一体式铸铁导轨那样磨损后无法补偿。驱动部分采用横向贯穿的丝杆传动，丝杆两端配置带肩衬套，手轮布置在钳体外侧，操作人员站在设备工作台前方就能单手完成开合，夹紧行程覆盖常规木工料的宽度范围，从窄条木料到整幅板材都能稳定装夹。

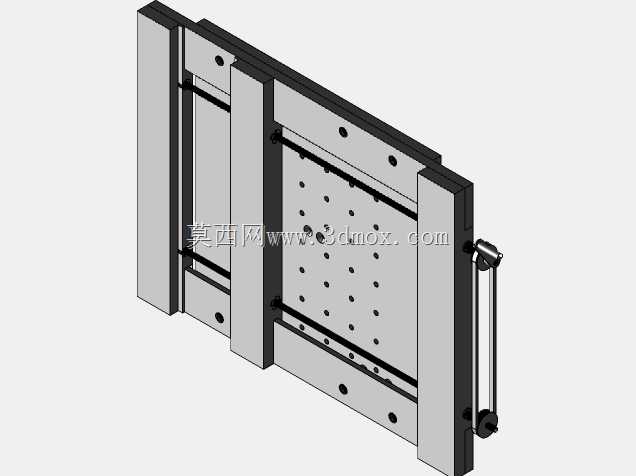

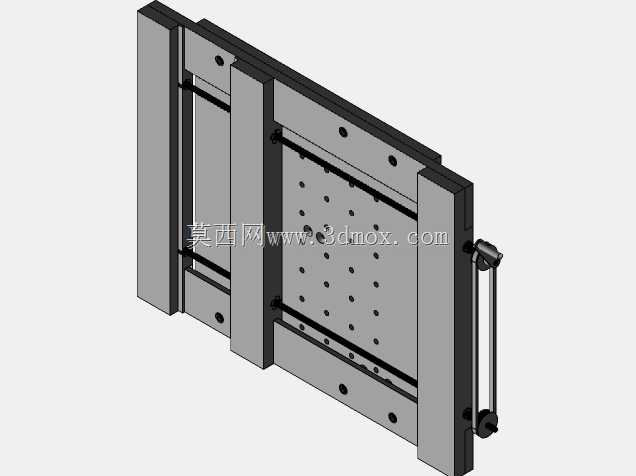

　　工作台面区域均匀排布了阵列式安装孔，这些孔位一方面用来安装可更换的钳口垫块，针对不同形状的工件，可以换成平口垫块、V型垫块或者带防滑齿的压紧块；另一方面也能配合快速压块，对异形工件实现多点压紧，比如加工带弧形边缘的木料时，不用完全依赖两侧钳口夹持，直接在台面孔位里插入定位销，配合偏心压块就能把工件牢牢锁在基准面上。钳身的所有连接点位都做了沉孔处理，紧固螺丝完全埋入木材表面以下，不会出现凸起刮伤工件或者干涉刀具路径的问题。

　　从安装边界来看，整个台钳总成的底面完全贴合设备工作台的T型槽分布区间，安装时只需用T型螺栓穿过底座预设的让位槽，就能把整套夹具固定在工作台上，不需要对原有设备台面做任何钻孔改造，更换其他工装时可以整体吊离，切换工位的时间能控制在十几分钟以内。实际使用场景里，这套夹具不光能配合数控设备完成铣削加工，手工木工坊里也可以把它固定在拼缝台、压刨出料台旁边，用来夹持工件做修边、打磨、榫头修整这类手工工序，夹紧力通过丝杆增力，普通成年人单手转动手轮就能产生足够的夹持力，加工过程中不需要反复二次锁紧。

　　设计过程中特意规避了全金属台钳常见的几个痛点：常规铸铁平口钳的钳口高度固定，加工厚木板时经常出现夹持点太低、工件上部晃动的问题，这套木质台钳的钳口立板可以根据工件厚度随时更换，最高可以支撑到和工件上表面接近的高度，侧向夹持的力臂更短，刚性表现反而更稳定。另外木材本身的热膨胀系数和待加工木料接近，车间温湿度变化时，夹具和工件的变形量基本同步，不会像金属夹具那样在温差大的车间里出现夹持力松脱或者过度挤压胀裂木料的情况。所有运动部件的行程都做了机械限位，活动钳身移动到两端极限位置时不会脱出导轨，丝杆末端也设置了限位挡圈，日常操作即使新手快速转手轮，也不会出现钳身脱落的安全隐患。
