发动机曲轴端平衡器减振器拉拔工装

　　这套工装针对发动机曲轴前端平衡器、减振器或谐波阻尼轮的拆卸作业而设计，核心问题在于这类零件通常通过压装或紧配方式安装在曲轴轴端，外圈又带有橡胶阻尼层、带轮槽或薄壁结构，不能直接敲击，也不适合用普通三爪拉马受力。作业现场如果抓持位置不当，很容易造成减振器橡胶层撕裂、轮毂变形、皮带轮槽损伤，甚至把作用力传到曲轴端面和螺纹孔内。该结构采用圆盘式受力桥，将多根周向拉杆连接到平衡器或减振器的法兰安装孔，再通过中心螺栓对曲轴轴线施加稳定轴向推力，使零件沿轴颈方向均匀退出。

　　从使用场景看，这类工具主要出现在发动机总成维修、前端附件轮系检修、正时系统维护以及曲轴油封更换等工序中。雪佛兰、福特、Mopar等机型的曲轴减振器在结构上常有差异，但相当一部分产品保留了法兰螺栓孔。工装利用这些原有孔位作为拉拔反力点，避免在零件外圆上寻找夹持面。圆盘上开设多条长槽，而不是固定圆孔，目的就是适应不同螺栓孔节圆和孔位角度。维修人员可以根据具体机型的法兰孔分布，沿槽调整拉杆位置，使拉杆尽量平行于曲轴轴线，减少拉拔过程中的偏载。

　　结构上，受力圆盘承担横梁作用，厚度和直径需要兼顾刚性与通过性。圆盘过薄会在中心螺栓加载时产生弯曲，导致各拉杆受力不均；圆盘过大则可能与发动机前端支架、水泵壳体、皮带轮罩或车架构件干涉。长槽的方向、宽度和端部圆角也直接影响使用范围，槽宽要与拉杆直径及垫圈承压面相匹配，槽端应避免尖角形成应力集中。实际建模时，圆盘中心区域需要为中心螺栓或顶杆保留明确的同轴定位关系，周边槽孔则按可调范围布置，使同一套工装能够覆盖多种相近规格的发动机减振器。

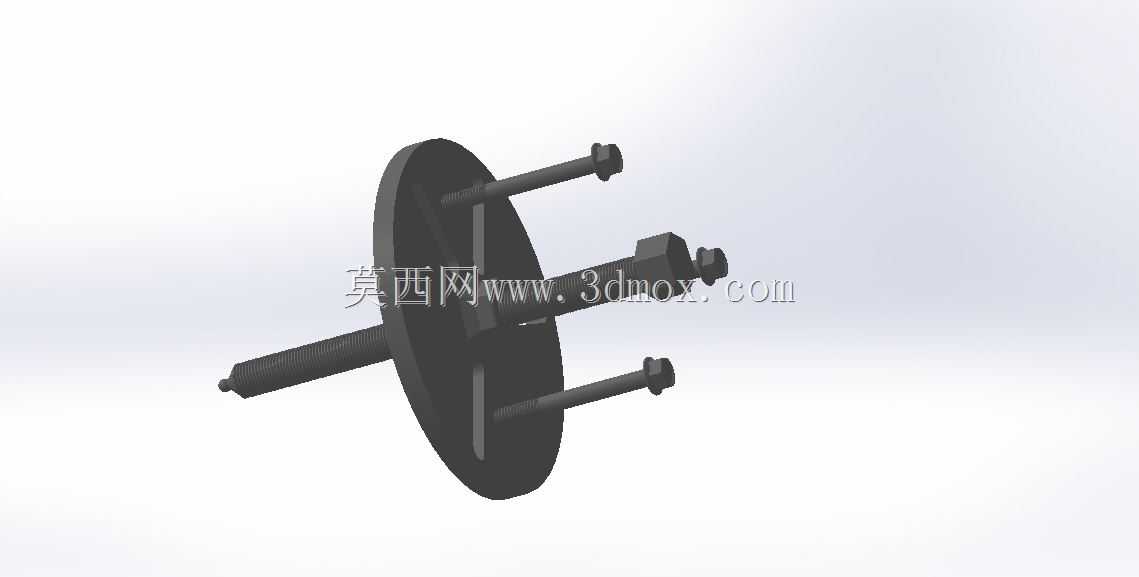

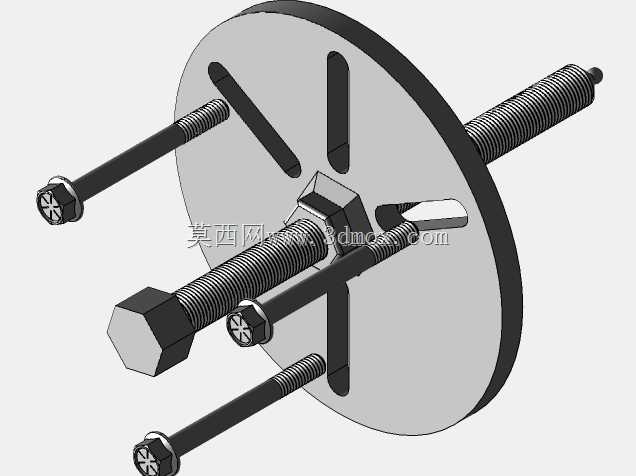

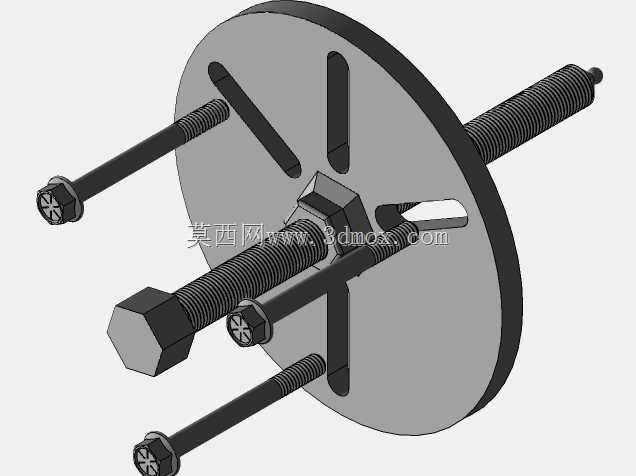

　　拉杆采用法兰连接思路，端部螺纹拧入减振器原有螺栓孔，杆身穿过圆盘槽后由螺母承载。说明中提到的常用拉杆规格为5/16-18，长度约3英寸，这类英制螺纹在部分美系发动机法兰孔中较为常见；中心施压螺栓则可采用M16×1.5或5/8-18UNF等大螺距规格。设计时不能只看螺纹能否装配，还要核对孔深、有效啮合圈数、螺栓强度等级以及垫圈承压面积。拉杆螺纹旋入过浅会在拉拔时脱牙，旋入过深则可能碰伤内部结构；中心螺栓端部与曲轴端面之间最好形成平滑、同轴的顶推接触，必要时配合压头或垫块，避免直接损伤曲轴中心螺纹。

　　该工装的功能重点不是产生很大的拆卸力，而是让力沿着曲轴轴线稳定传递。加载时，中心螺栓旋进，圆盘通过三根或多根拉杆把减振器向外拉出。若各拉杆螺母进给不一致，圆盘会倾斜，零件便可能在轴颈上卡死。因此操作逻辑上应交替均匀收紧，随时观察圆盘与减振器法兰面是否平行，确认拉杆没有弯曲、槽口没有滑移。对于锈蚀严重或压配力较大的平衡器，可配合渗透性润滑剂和逐步加载，不宜用加长杆猛拧。

　　外形尺寸方面，圆盘直径应大于常见减振器法兰孔分布圆，并在外侧留出螺母和扳手空间；圆盘厚度则要满足中心螺栓最大推力下的抗弯要求。拉杆有效长度需覆盖减振器轮毂厚度、圆盘厚度、螺母高度以及必要的拉出行程，过短会导致尚未完全脱开就失去螺纹啮合，过长则在机舱内操作不便。中心螺栓长度要保证初始接触后仍有足够旋进行程，同时端部不能侵入曲轴中心孔 beyond 允许范围。

　　三维建模时，应把圆盘、长槽、拉杆、六角螺母、垫圈和中心螺栓作为真实装配关系处理，而不是单纯摆出外观。重点检查拉杆在槽内的极限位置、螺母与圆盘表面的贴合面、中心螺栓与圆盘中心孔的同轴度，以及拉拔行程中各零件是否发生干涉。对于面向维修现场的工装，还应考虑扳手可达性、零件轻量化和表面处理：圆盘边缘可去毛刺，槽口需强化承压面，拉杆应选用韧性较好的高强度材料，螺纹部位要能反复承受轴向载荷。

　　整体来看，这套拉具把发动机曲轴端零件的拆卸力从脆弱外圈转移到可靠法兰孔位，通过可调圆盘适应不同机型，通过中心螺栓提供可控轴向力。它的价值在于减少敲击和偏拉带来的二次损伤，让平衡器、减振器这类带阻尼结构的零件能够平稳离开曲轴轴端，同时也为后续油封、正时端盖和前端轮系维修创造安全作业条件。
